Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 4:03 pm
artey
Всем привет!Давно хотел сделать разводку выхлопа,вот наконец то руки дошли этим заняться.Купил насадки уже давно,лежали дома,дожидались своего часа.
Примерка как будет выглядеть
Посмотрев фотки у других людей делавших разводку на две стороны понял,что вырез под вторую трубу попадает на лючёк для буксировочного "крюка".Решил что нужно сместить лючёк в сторону и соответственно и переделать само крепление буксировки.
Спилил сварочный шов с кубика с резьбой,изначально он находился на том месте что и на фото
Далее сместил его на 40мм в право,этим одно их отверствий крепления пластины закрылось,что бы неослаблять крепёж к кузову приварили мне шпильку.Вот такой конструктор получился
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 4:14 pm
ANDREY_XXX
Вырез бампера потом сделаешь одинаково?
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 4:17 pm
artey
Далее этот конструктор покрасил из балончика и установил на машину,как раз снял бампер для переделки юбки.
Далее занялся юбкой.Для разметки второго выреза,заклеил малярным скотчем заводской вырез и с обратной стороны обвёл ручкой.Вырезал шаблон и перевернув наоборот(так как края выреза несемеричны) прочертил по пластику,предварительно отступив от центра юбки такое же расстояние что и до заводского выреза.Так же видно разметку лючка,его тоже надо передвинуть в сторону на 40мм.
Всё разметив приступил к вырезанию лючка,вырезав поменял местами кусочки
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 4:17 pm
artey
ANDREY_XXX писал(а):Вырез бампера потом сделаешь одинаково?
Андрей потерпи,пока закончю отчёт
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 4:34 pm
artey
Пластик хотел скреплять при помощи скрепок и нагревая их феном утапливать в нём,но как то неочень получалось,юбку в месте нагрева начинало коробить,поэтому решил паять паяльником (делал это уже неоднократно на других,чужих бамперах перед покраской).Паяется пластик ABS очень хорошо и держиться очень крепко.Вот пропаял и немного обработал наждачкой,с обратной стороны тоже пропаял.
Далее выпелил вырез под выхлоп.Бортик решил вылепить из шпатлёвки со стеклотканью,но для этого надо было создать форму куда наносить шпатлёвку.Использовал монтажную пену,нанёс на край выреза,когда высохла обрезал лишнее и на неё накладывал шпатлю (фото этого процесса сделать забыл).Вот уже почти законченный результат,ещё немного шпатли и в покраску
Немного доведя ещё юбку,грунтанул грунтом для платика(безцветным) а потом серым акриловым грунтом.
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 4:40 pm
artey
Далее вышкурил серый грунт,нанёс грунт с балончика и покрасил краской для бамперов.
Гунт и краска
Немного косячки остались,но выводить их уже небыло сил
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 4:49 pm
artey
Далее пошли сварочные работы
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 4:56 pm
artey
Выхлоп вёл от последней банки только ради внешнего вида,никаких целей улучшающих тех.харрактеристики непреследовал
Крепление со второй стороны сделали вот таким образом

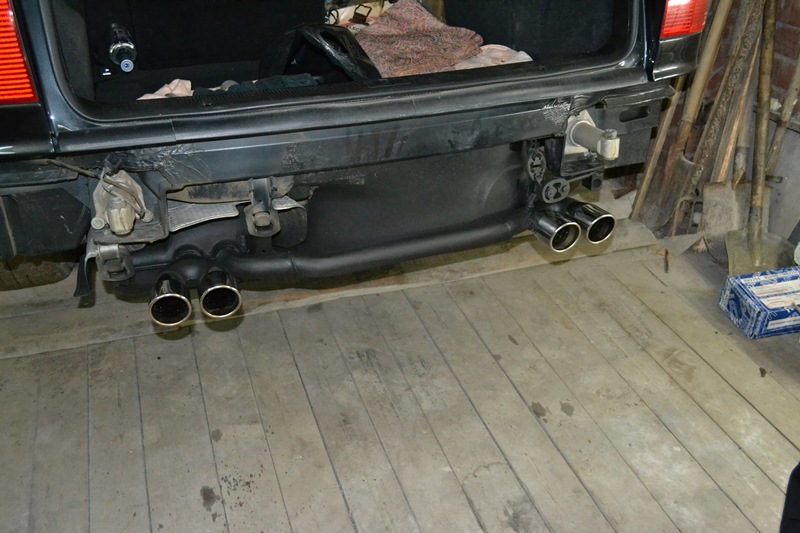

Трубу решил покрасить термокраской,обклеил малярным скотчем
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 5:00 pm
artey
...и покрасил
Клепление пришлось доработать так как раскачивало выхлопную и насадки били об юбку.

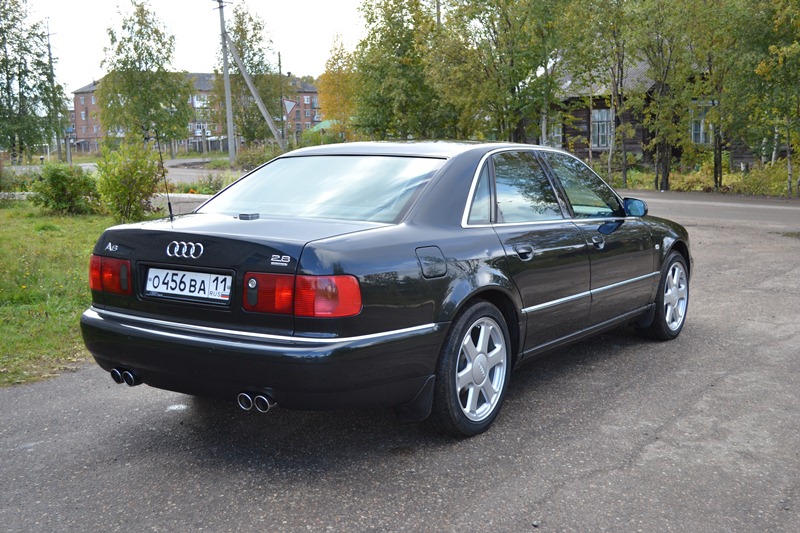

Вот что получилось.
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 5:02 pm
artey
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 5:05 pm
SergeZ
Респект, очень хорошо получилось. Особенно порадовала операция с бампером.
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 5:17 pm
Deema
а развод прям с родной банки?звук как то поменялся?
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 5:24 pm
alexrae
Красава!!!
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 5:26 pm
karec
зачетно с буксировочным заморочился..я б ваще его убрал...
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 5:36 pm
HVATYCH
Блин, а я все никак не решусь
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 5:36 pm
Alex_999
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 5:42 pm
smart
Отлично смотрится!
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 5:56 pm
artey
SergeZDeema писал(а):а развод прям с родной банки?звук как то поменялся?
Да развод с родной банки,звук помоему непоменялся.
HVATYCH писал(а): Блин, а я все никак не решусь
Я тоже долго немог собраться с силами
Всем спасибо
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 6:02 pm
artey
Так же был снял и передний бампер,зашпатлёван шпатлей по пластику,загрунтован и покрашен
Свежепокрашенная юбка бампера
Пороги не задолго до этого красил чёрной матовой краской.
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 6:05 pm
alastr
смотри хорошо, как-будто так и должно быть
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 6:09 pm
artey
karec писал(а):зачетно с буксировочным заморочился..я б ваще его убрал...
Тоже думал что нетак уж и нужен буксировочный крюк,но после того как засел плотно той зимой во дворе,и тащить оставалось только назад,понял что крюк должен функционировать.
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 6:17 pm
Koryanoff
Хоть мне и не нравится с двумя трубами.
Но сделано очень грамотно.
Димон, машина выглядит отлично.
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 6:21 pm
лодка65
Хорошая
Молодец
Re: Разводка выхлопа на две стороны...
Добавлено: Чт сен 06, 2012 6:26 pm
NikPage
как дым вылетает?
Сделано ОЧЕНЬ качественно!!!
