Состав ABS+EDS+ESP S8 AKH 4,2 1998 год

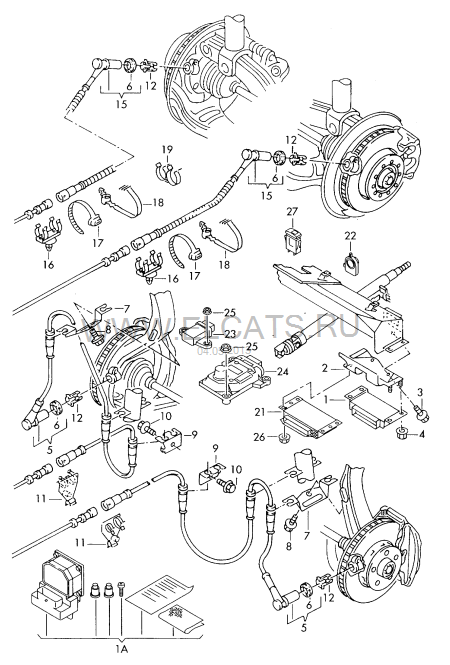

Всем привет. Выясняю стоял ли на S8 AKH 4,2 1998 модельного года гидравлический электоронасос (№14) в системе.
Территорально он стоит под основным гидроблоком ABS (номер Х) ,сверху его не видно.Если кто лазил туда,подключен ли там разьем?
И какой номерок выбит на Блоке ABS?
Территорально он стоит под основным гидроблоком ABS (номер Х) ,сверху его не видно.Если кто лазил туда,подключен ли там разьем?
И какой номерок выбит на Блоке ABS?
- Вложения
-
- CImage.png (123.76 КБ) 2049 просмотров
- maksim-shorin
- Сообщения: 280
- Зарегистрирован: Пн ноя 12, 2012 8:42 pm
- Репутация: 1
- Модель: S8 1998
- Мотор: 4.2 AKH
- Город: Скопин
- Имя: максим
Re: Состав ABS+EDS+ESP S8 AKH 4,2 1998 год
У меня такой установлен. Фишку и номер могу завтра поглядеть.
- kvaker
- Член Клуба
- Сообщения: 800
- Зарегистрирован: Ср апр 28, 2010 11:16 am
- Репутация: 23
- Модель: a8, 98
- Мотор: AKH
- Город: Moscow
- Имя: Юрий
- Откуда: The Current Universe, Milk Galaxy, Nano Solar System, Earth, Lat=55.7522, Lon=37.6156
Re: Состав ABS+EDS+ESP S8 AKH 4,2 1998 год
стоит. при снятии подкрылка - наблюдается устойчиво, картинка не меняется.
You must feel the Force around you; here, between you, me, the tree, the rock, everywhere, yes.
Even between the land and the ship.
Even between the land and the ship.
- Progres
- Сообщения: 97
- Зарегистрирован: Пт фев 03, 2012 8:53 am
- Репутация: 2
- Модель: Audi V8 1993 г.
- Мотор: AKH 1998 год АКПП
- Город: Кубинка
- Имя: Александр
Re: Состав ABS+EDS+ESP S8 AKH 4,2 1998 год
О! то что картинка не меняется это отлично.
Я себе мозг уже вскипятил с комплектацией.
А я пока выложу что у меня пока имеется. Это то,что я приобрел для монтажа в машинку, но какой-то ЭБУ здесь явно лишний.
Потому как в проводке S8 АКН в данный момент разложенной у меня в гараже на столе, всего один разьем под такой тип ЭБУ.
Теперь внимание вопрос!
1.Сколько должно стоять ЭБУ ABS?
Я себе мозг уже вскипятил с комплектацией.
А я пока выложу что у меня пока имеется. Это то,что я приобрел для монтажа в машинку, но какой-то ЭБУ здесь явно лишний.
Потому как в проводке S8 АКН в данный момент разложенной у меня в гараже на столе, всего один разьем под такой тип ЭБУ.
Теперь внимание вопрос!
1.Сколько должно стоять ЭБУ ABS?
- Вложения
-
- P1060899 хорошая.JPG (107.15 КБ) 1990 просмотров
- kvaker
- Член Клуба
- Сообщения: 800
- Зарегистрирован: Ср апр 28, 2010 11:16 am
- Репутация: 23
- Модель: a8, 98
- Мотор: AKH
- Город: Moscow
- Имя: Юрий
- Откуда: The Current Universe, Milk Galaxy, Nano Solar System, Earth, Lat=55.7522, Lon=37.6156
Re: Состав ABS+EDS+ESP S8 AKH 4,2 1998 год
на фотке не видна последняя буква у блока клапанов. она должна быть "правильной", у меня "Т"
You must feel the Force around you; here, between you, me, the tree, the rock, everywhere, yes.
Even between the land and the ship.
Even between the land and the ship.
- Progres
- Сообщения: 97
- Зарегистрирован: Пт фев 03, 2012 8:53 am
- Репутация: 2
- Модель: Audi V8 1993 г.
- Мотор: AKH 1998 год АКПП
- Город: Кубинка
- Имя: Александр
Re: Состав ABS+EDS+ESP S8 AKH 4,2 1998 год
Стоит буква "Т". Четко она.
Вот схема которая не дает спокойно заснуть.
Позиции №21 и №1 нарисованы как бы два ЭБУ в одном месте.!!!
Вот схема которая не дает спокойно заснуть.
Позиции №21 и №1 нарисованы как бы два ЭБУ в одном месте.!!!
- Вложения
-
- блоки АБС.png (110.54 КБ) 1985 просмотров
- Progres
- Сообщения: 97
- Зарегистрирован: Пт фев 03, 2012 8:53 am
- Репутация: 2
- Модель: Audi V8 1993 г.
- Мотор: AKH 1998 год АКПП
- Город: Кубинка
- Имя: Александр
Re: Состав ABS+EDS+ESP S8 AKH 4,2 1998 год

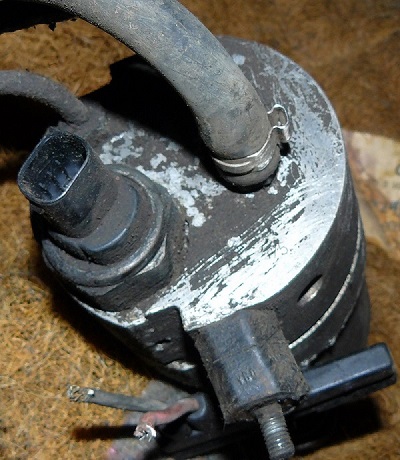

Благодаря Славе Suomi разжился вот такой штуковиной,насос тормозной жидкости системы ABS позиция № 14.
Не знаю только какой разьем идет. Может у кого в ремонте Эка дорейсталинг в ремонте стоит.
Не знаю только какой разьем идет. Может у кого в ремонте Эка дорейсталинг в ремонте стоит.
- Вложения
-
- P1060944.JPG (94.86 КБ) 1956 просмотров
- Progres
- Сообщения: 97
- Зарегистрирован: Пт фев 03, 2012 8:53 am
- Репутация: 2
- Модель: Audi V8 1993 г.
- Мотор: AKH 1998 год АКПП
- Город: Кубинка
- Имя: Александр
Re: Состав ABS+EDS+ESP S8 AKH 4,2 1998 год

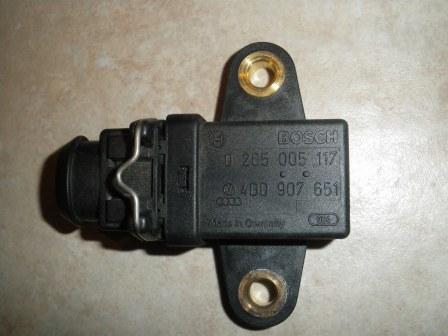

Позиция № 23 трактуется как Датчик ускорения АБС.
Подходит так же и от рейстала.
Вопрос друзья где он стоит и как закреплен?
Подходит так же и от рейстала.
Вопрос друзья где он стоит и как закреплен?
- Вложения
-
- датчик ускорения АБС.JPG (31.05 КБ) 1941 просмотр
- Progres
- Сообщения: 97
- Зарегистрирован: Пт фев 03, 2012 8:53 am
- Репутация: 2
- Модель: Audi V8 1993 г.
- Мотор: AKH 1998 год АКПП
- Город: Кубинка
- Имя: Александр
Re: Состав ABS+EDS+ESP S8 AKH 4,2 1998 год
Всем доброго времени суток.
Нужно фото разьёма кнопки выключения ЕСП на D2 дорестайлинга.
Ну или на край достоверный ее цвет и визуальное описание сколько проводов в txt формате.
Нужно фото разьёма кнопки выключения ЕСП на D2 дорестайлинга.
Ну или на край достоверный ее цвет и визуальное описание сколько проводов в txt формате.
-
- Член Клуба
- Сообщения: 1398
- Зарегистрирован: Вт сен 06, 2011 7:05 am
- Награды: 1
- Репутация: 14
- Модель: A8,2006
- Мотор: 3.0 ASB
- Город: Ростов-на-Дону
- Имя: Александр
- Откуда: Ростов-на-Дону
Re: Состав ABS+EDS+ESP S8 AKH 4,2 1998 год
Датчик стоит под водительским сиденьем,снимаешь ковролин и отгибаешь назад воздуховод(к ногам заднего пассажира),там его и увидишь,крепится на двух шпильках
- Progres
- Сообщения: 97
- Зарегистрирован: Пт фев 03, 2012 8:53 am
- Репутация: 2
- Модель: Audi V8 1993 г.
- Мотор: AKH 1998 год АКПП
- Город: Кубинка
- Имя: Александр
Re: Состав ABS+EDS+ESP S8 AKH 4,2 1998 год
Не пойму в чем причина,но ни как не хочет фиксироваться разъем на датчике давления тормозной жидкости, который вкручен в насос по схеме № 14. Он одет,но 2 мм не доходит до фиксации.Progres писал(а):насос тормозной жидкости системы ABS позиция № 14.
И есть такое предположение что из-за нее постоянно высвечивается ошибка в ABS:
01435 "Датчик давления 1 в тормозной системе-G201"
57-00-сбой в электрической цепи
