Ремонтируем CD в Symphony

[alexrae]

Многие ставят другое радио вместо штатного, но многих (меня в том числе) устраивает и родное. Возможность радио проигрывать CD тоже не очень важна - но иногда все таки стоит иметь. У меня жена не хочет заморачиваться с переходниками/кассетами, поэтому ей эта функция полезна ставить для малого песенки... да и управления с руля удобно. Единственное - ЦД привод самой головы выдавал ошибку ERR1, что говорит о проблемах считывания . чистка лазера результатов не принесла - они умирают со временем. поэтому решил попробовать сделать, может кому пригодится.
Снимаем радио с машины (надеюсь, код есть в наличии)...

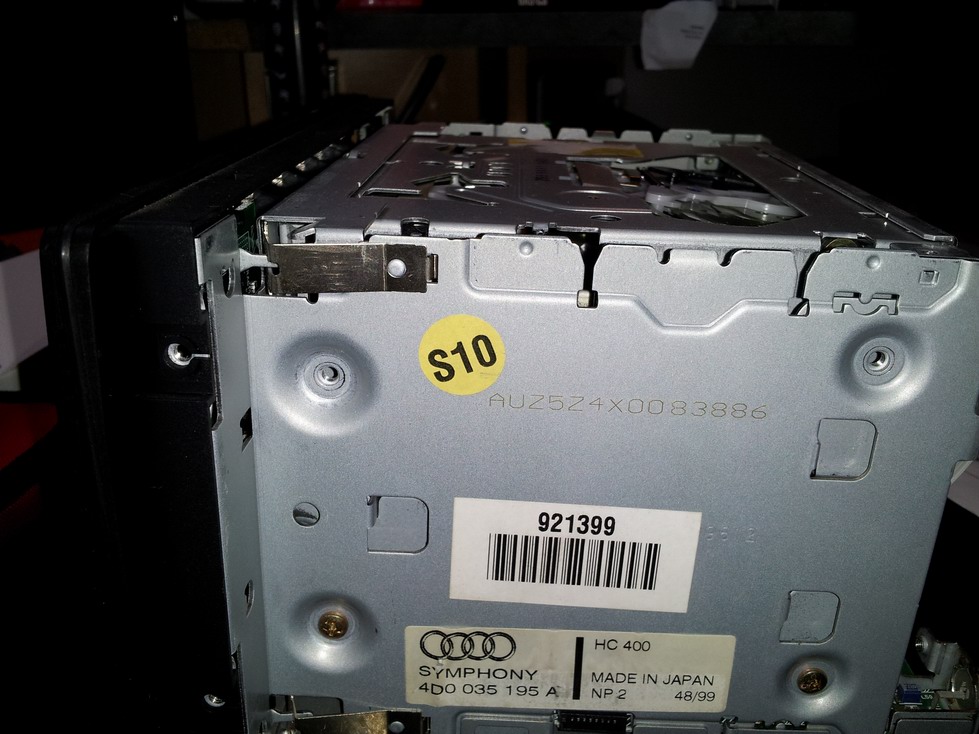

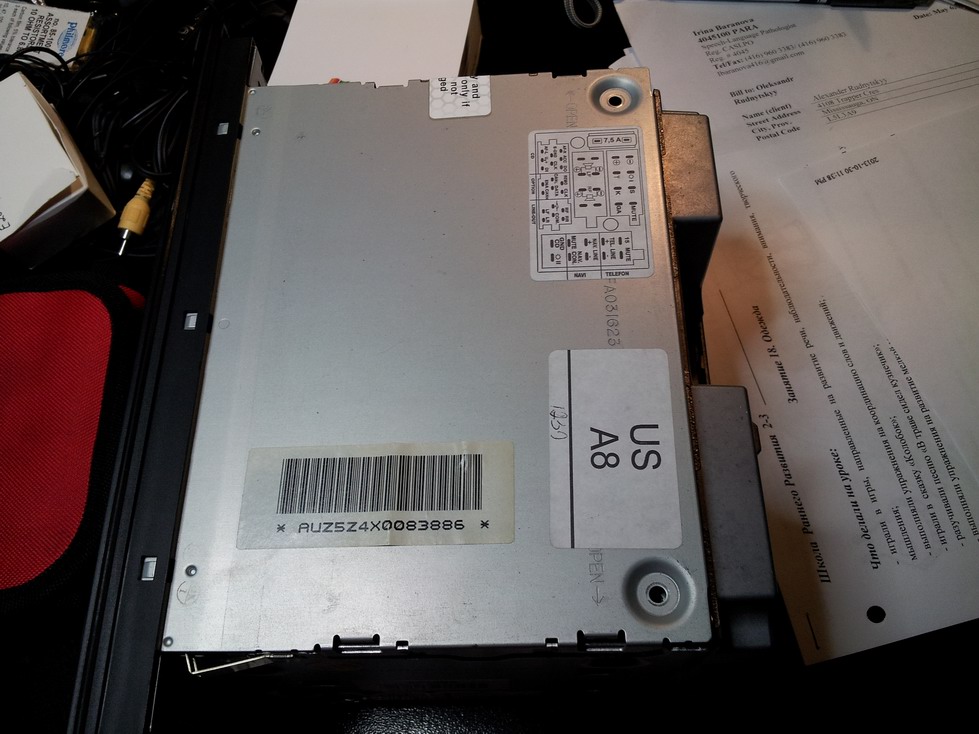

откручиваем 2 болтика сверху

Resize of 20131112_191036.jpg (152.03 КБ) 1266 просмотров

Снимаем верхнюю крышку - приподнимая зад и выдергивая из под лицевой части

Resize of 20131112_191104.jpg (180.01 КБ) 1266 просмотров

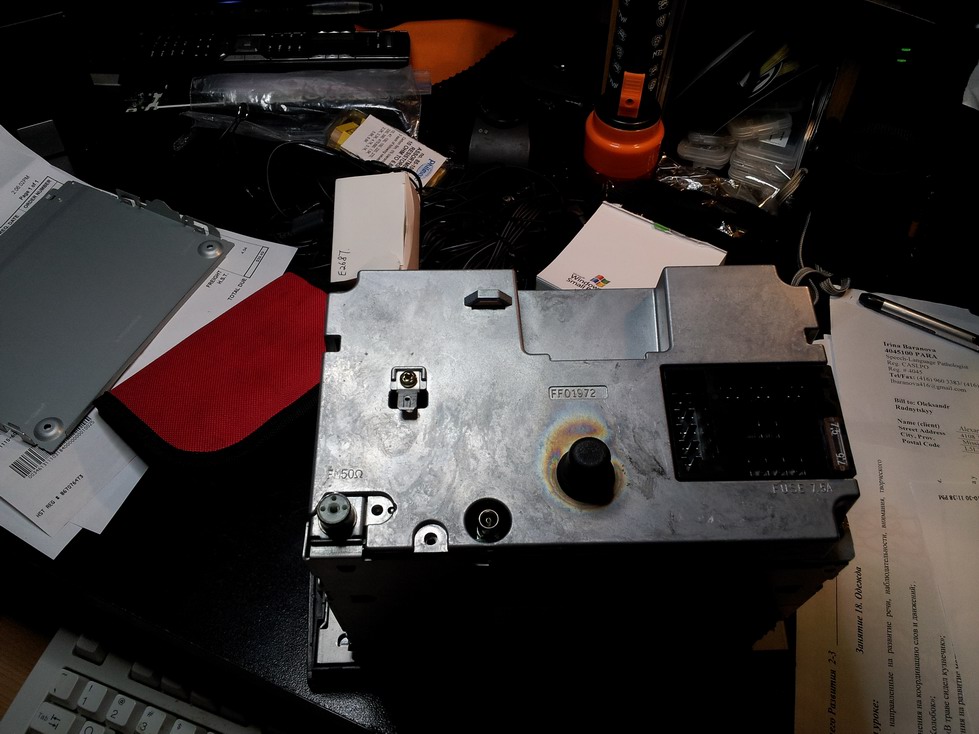

откручиваем 7 болтиков задней крышки - 5 больших и 2 маленьких в раёне разьемов. Болтик заземления трогать не надо

Resize of 20131112_191117.jpg (145.17 КБ) 1266 просмотров

[alexrae]

Снятая задняя часть

Resize of 20131112_191220.jpg (231.54 КБ) 1264 просмотра

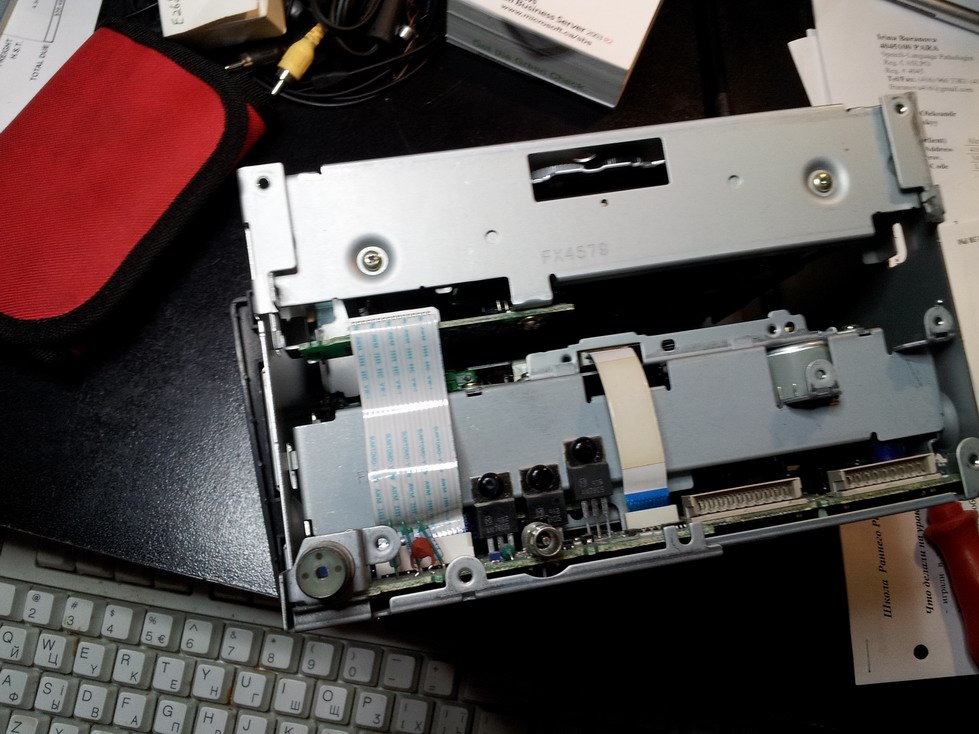

Вид сзади

Resize of 20131112_191226.jpg (168.99 КБ) 1264 просмотра

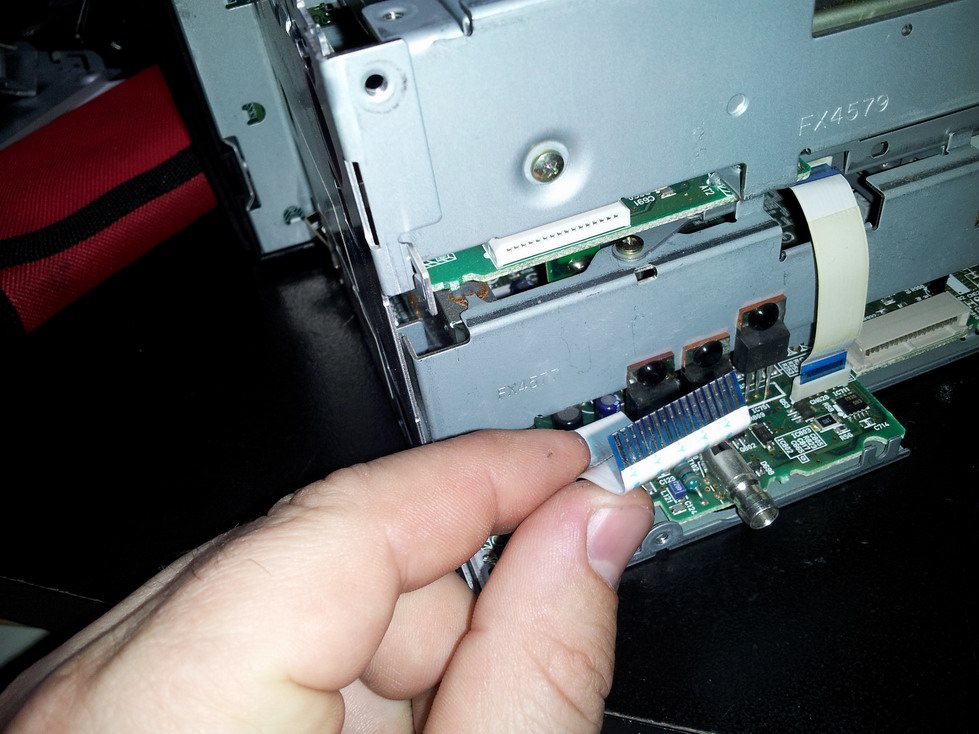

Выдергиваем шлейф, идущий на ЦД привод

Resize of 20131112_191257.jpg (168.58 КБ) 1264 просмотра

[alexrae]

Откручиваем боковые винты привода - по 2 с каждой стороны

Resize of 20131112_191317.jpg (159.94 КБ) 1264 просмотра

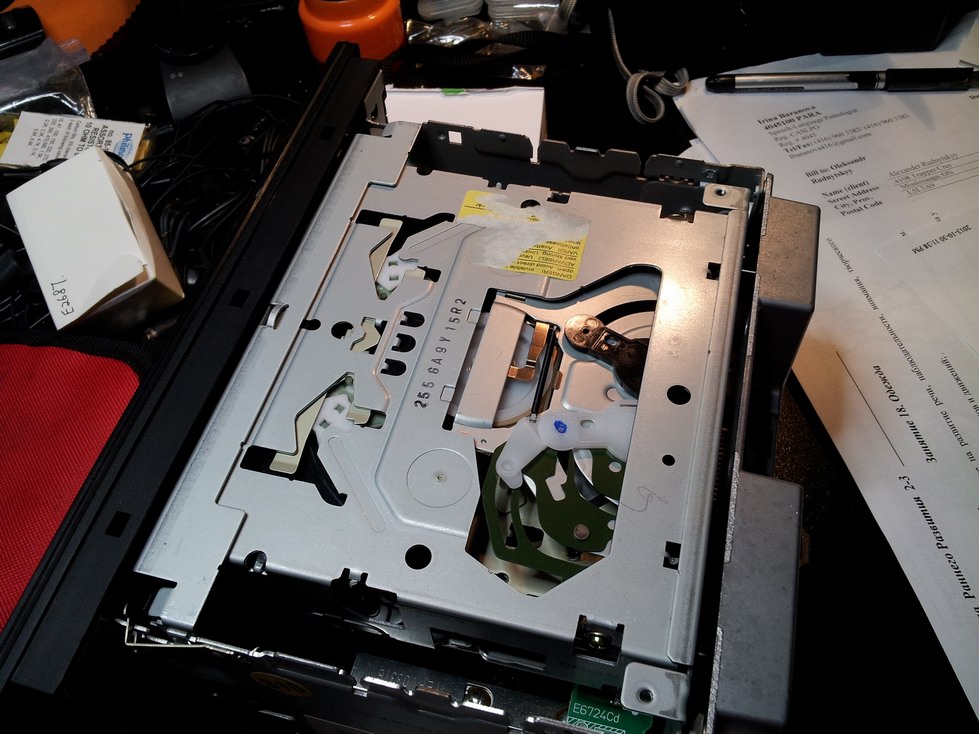

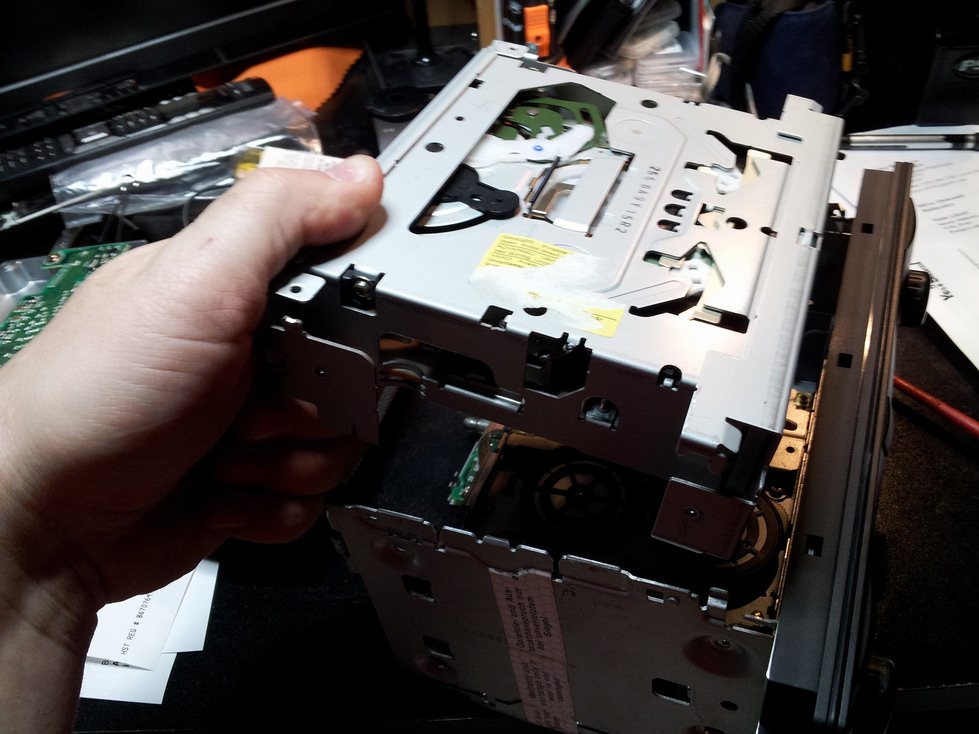

Вытаскиваем привод аккуратно вверх немного раздвигая боковые стенки основного корпуса

Resize of 20131112_191446.jpg (156.87 КБ) 1264 просмотра

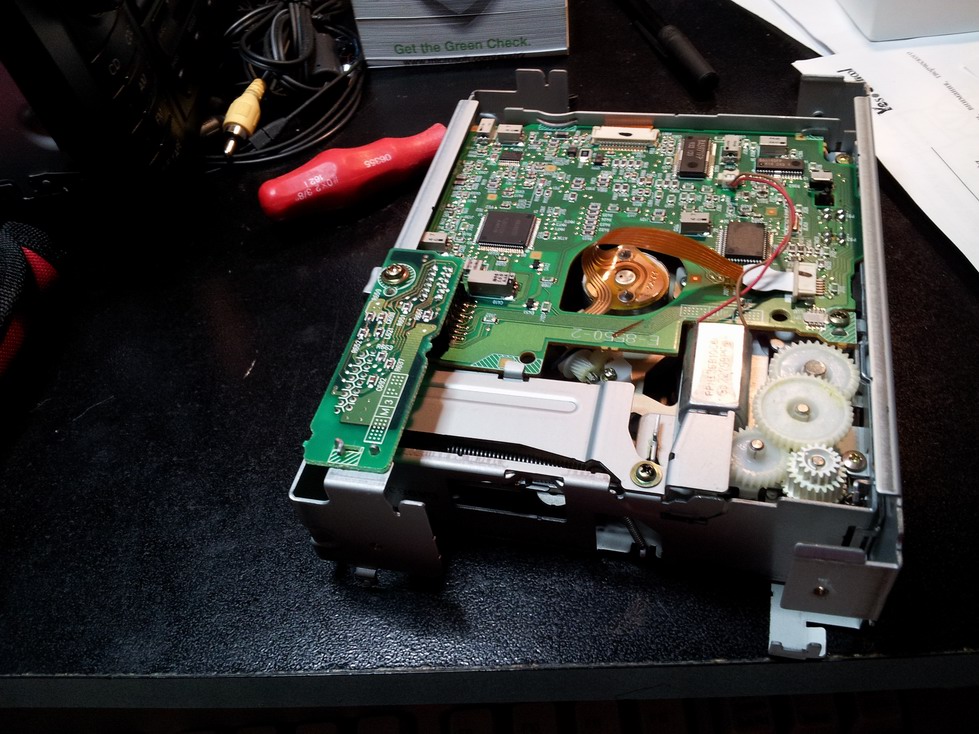

переворачиваем его и ложим на столе

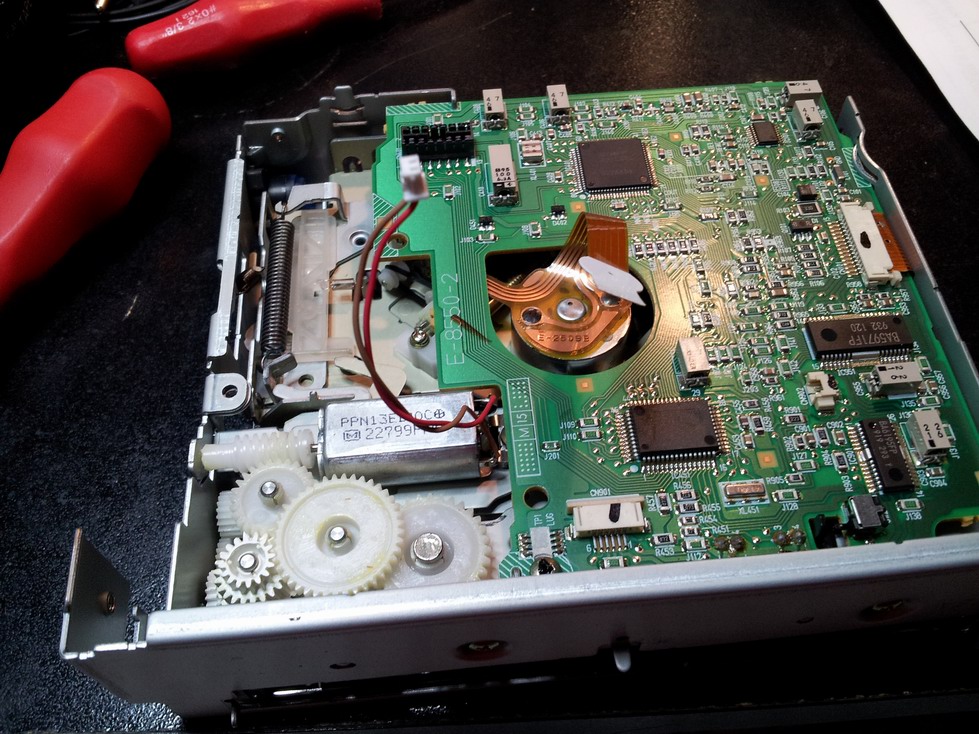

Resize of 20131112_191711.jpg (210.91 КБ) 1264 просмотра

[alexrae]

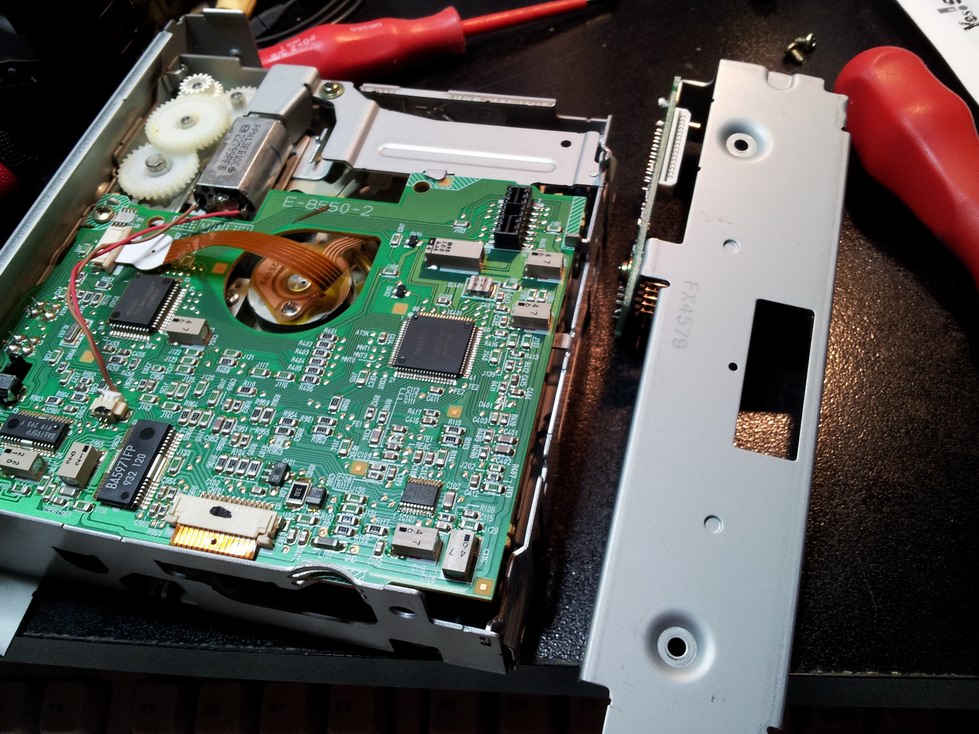

откручиваем 2 болтика задней крышки и сдергиваем верх вместе с маленькой платкой

Resize of 20131112_191911.jpg (237.67 КБ) 1264 просмотра

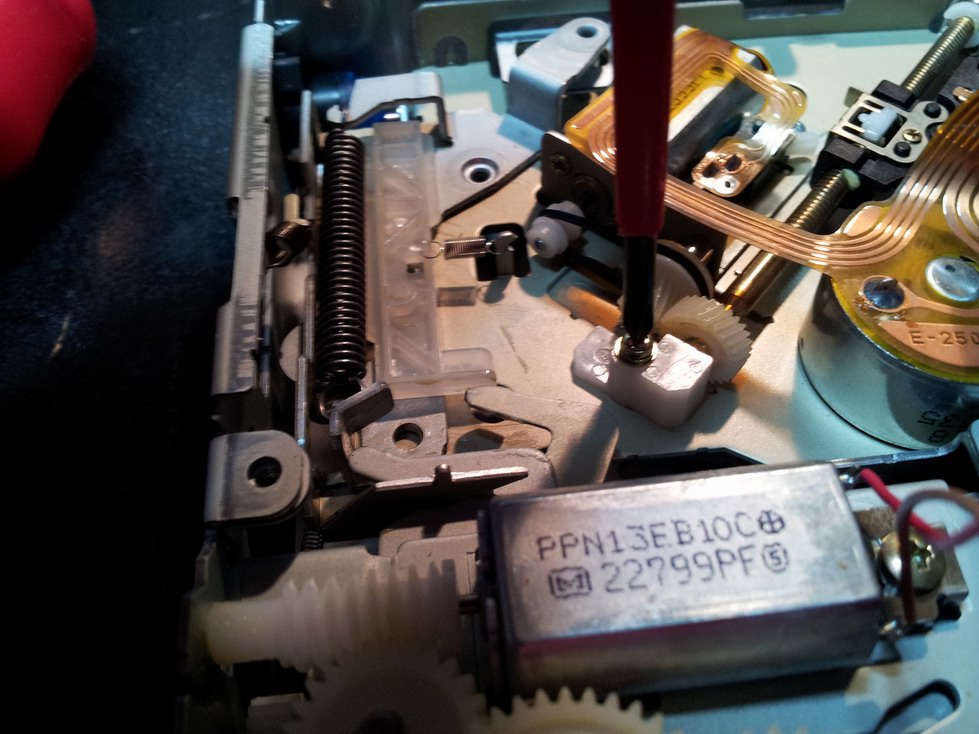

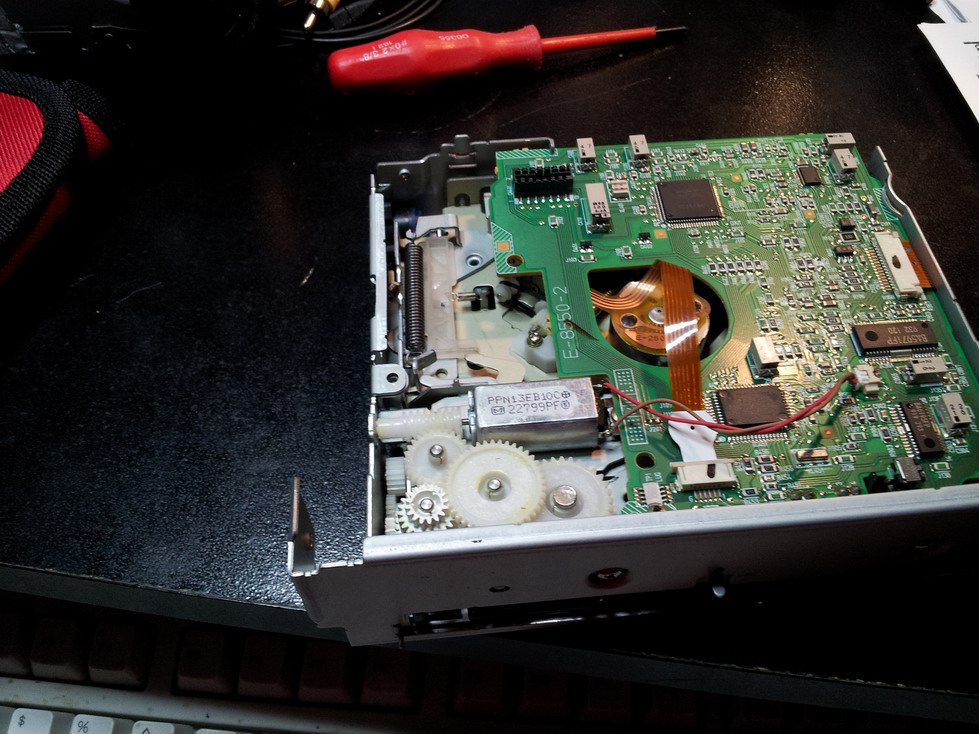

откручиваем железный кронштейн - 1 болтик - и снимаем

Resize of 20131112_191938.jpg (171.49 КБ) 1264 просмотра

Resize of 20131112_191956.jpg (200.55 КБ) 1264 просмотра

[alexrae]

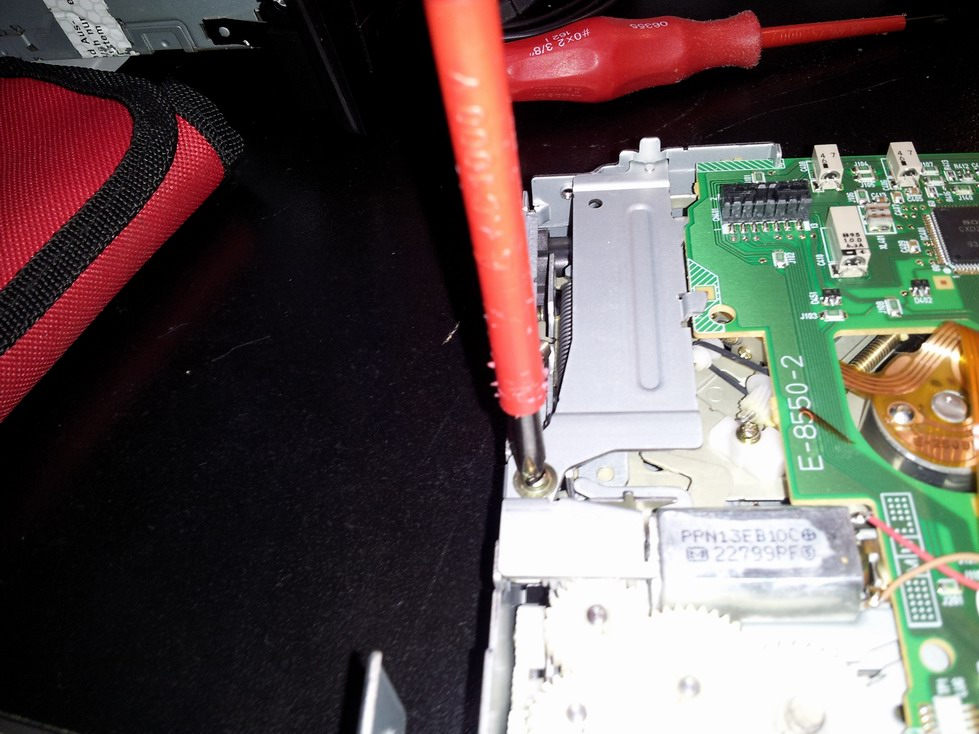

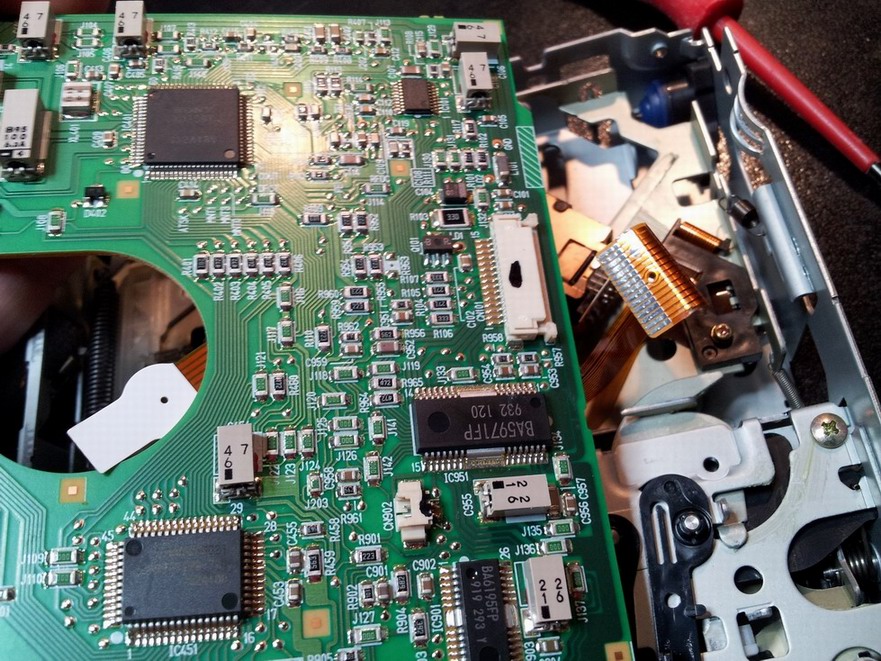

отсоединяем моторчик лазера, ослабляем держатели шлефов мотора СД и самого лазера - выдергиваем шлейф основного мотора. Откручиваем 1 болтик крепления платы

Resize of 20131112_192024.jpg (243.94 КБ) 1264 просмотра

Вытаскиваем плату и отсоединяем шлеиф лазера

Resize of Resize of 20131112_192121.jpg (238.02 КБ) 1264 просмотра

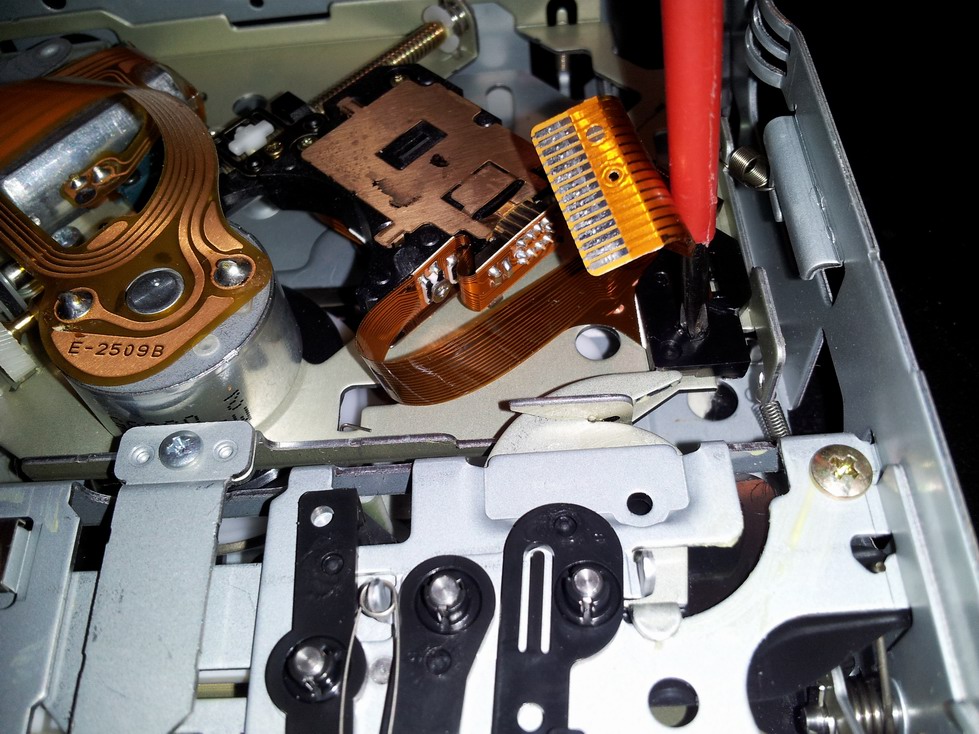

откручиваем шлейф

Resize of 20131112_192203.jpg (215.07 КБ) 1264 просмотра

[alexrae]

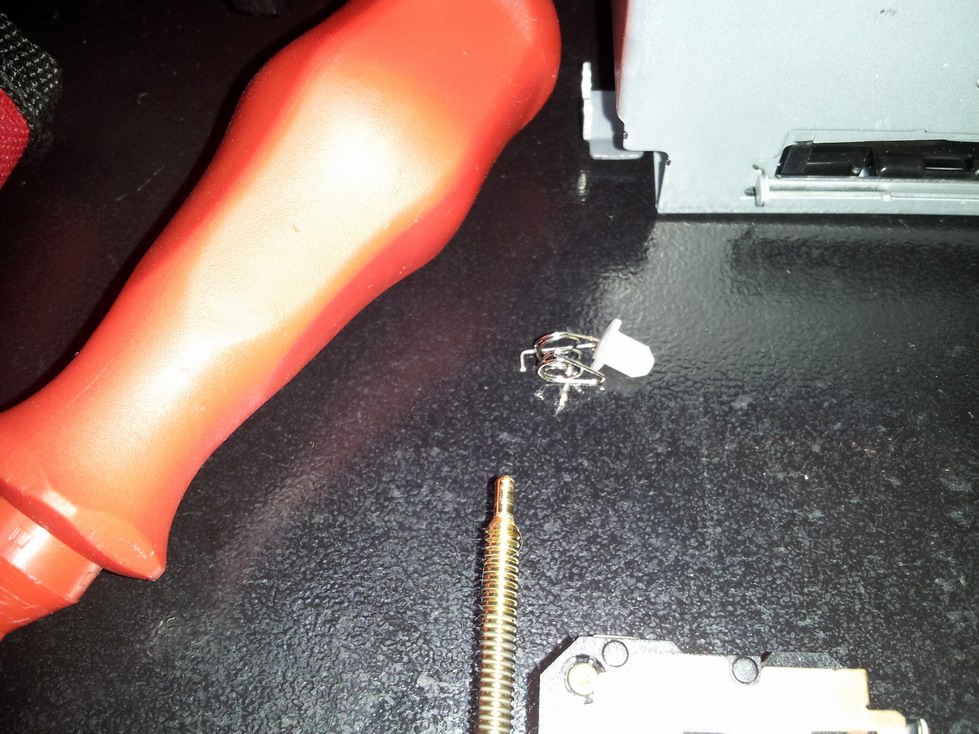

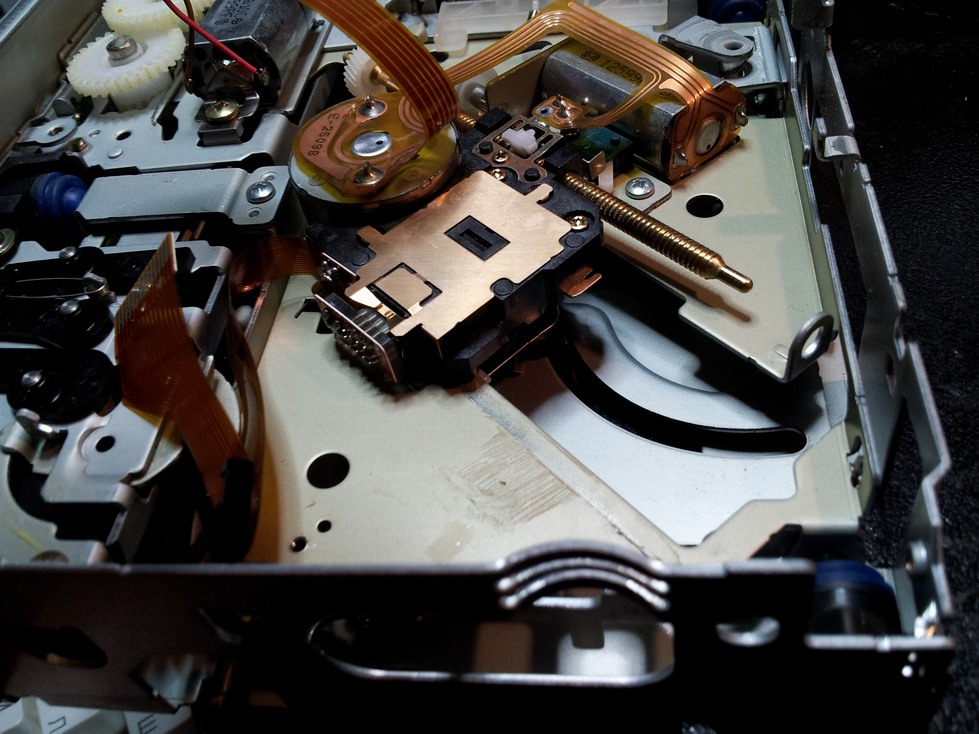

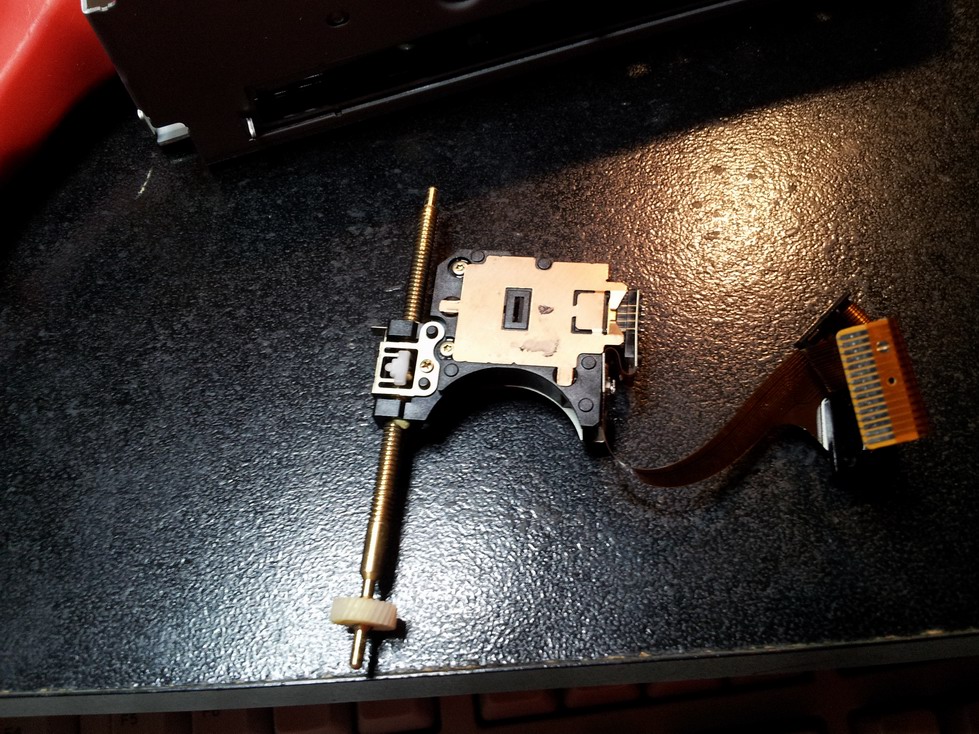

откручиваем держатель червяка привода, снимаем, вытаскиваем лазер (платик и пружинку с другой стороны червяка лучше сразу снять - а то может выскочить и придется искать, как мне)

Resize of 20131112_192213.jpg (164.96 КБ) 1262 просмотра

Resize of 20131112_192301.jpg (255.73 КБ) 1262 просмотра

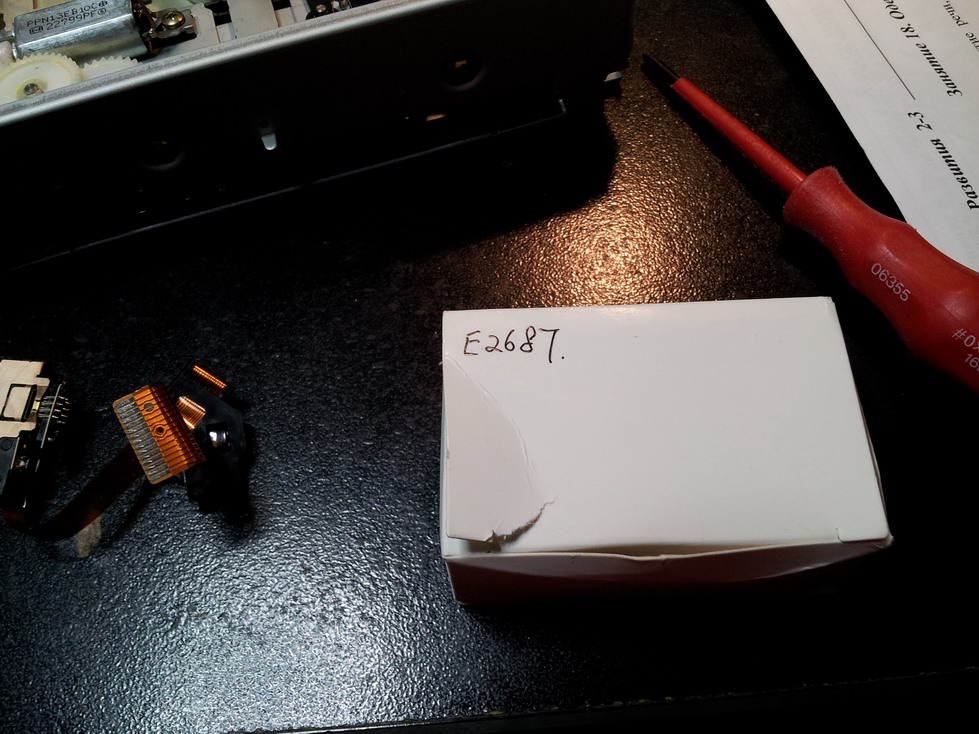

Новый лазер - номер Е2687 - на алиехпрессе - 15$

Resize of 20131112_192309.jpg (178.18 КБ) 1262 просмотра

[alexrae]

Переставляeм червяк с фиксатором и пластик на шлефе со старого на новый и собираем все в обратном порядке. Ставим и слушаем СД!!!!

Resize of 20131112_192429.jpg (219.38 КБ) 1262 просмотра

Resize of 20131112_192732.jpg (213.47 КБ) 1262 просмотра

Resize of 20131112_193058.jpg (184.57 КБ) 1262 просмотра

[den48]

[alewka71]

Интересно, а двд для блока навигации тоже можно так починить?

[Павлучио]

Я бы наверняка оторвал какой нибудь шлейф

[kiryasp]

Хорошо, не на все магнитолы есть лазеры по такой цене. На некоторые идут в сборе со всем механизмом, равным по цене половине устройства. В частности, на Prology искал.

[alexrae]

на том же али были в сборе со всем - тоже негуманная цена... только пара поставщиков продавала только лазер. Я думал, что там головка CFM-9 или что-то подобное(видно в каком то другом радио стоит или в ченжере) - те вообще по 5$....

[alexrae]

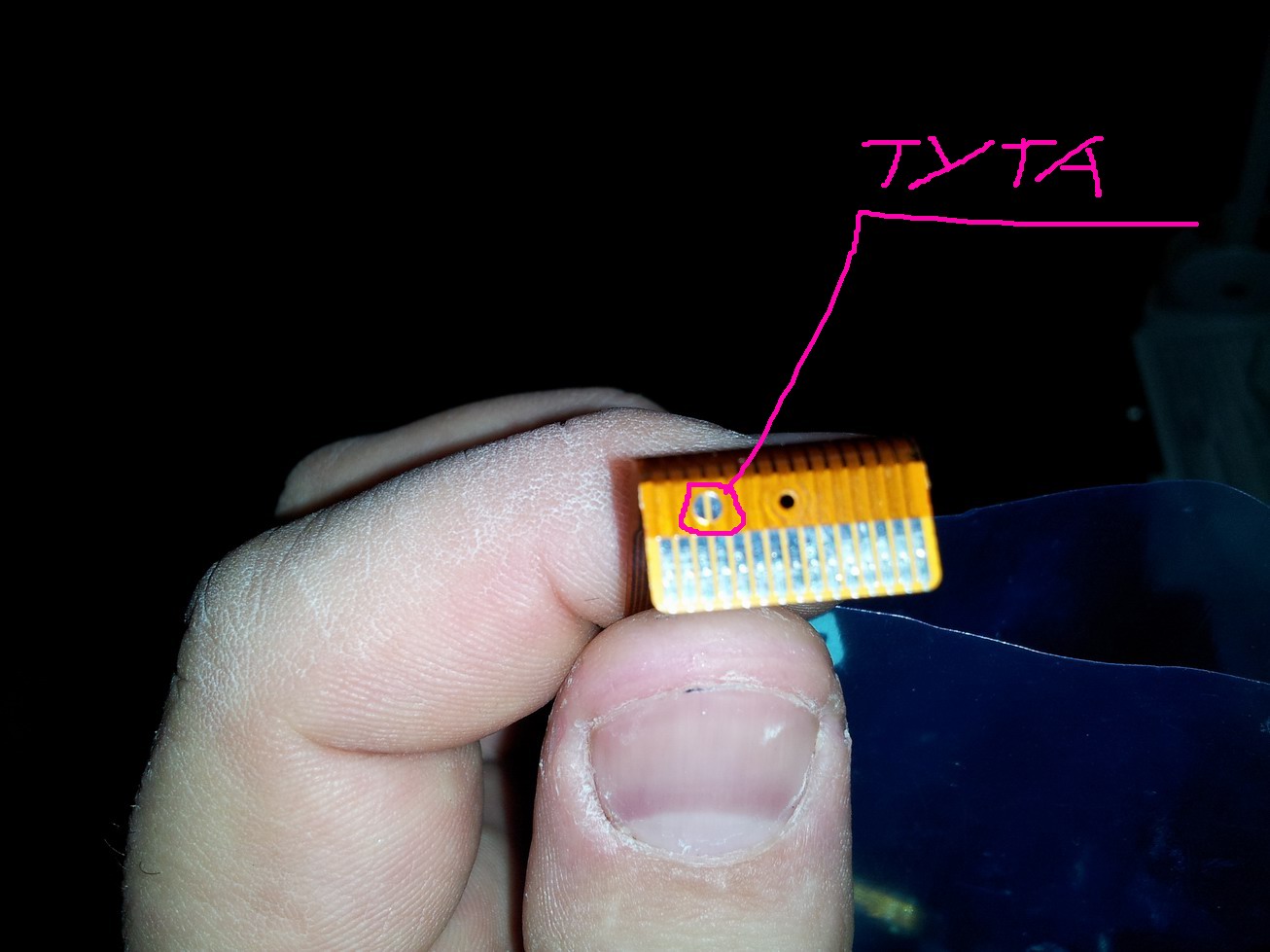

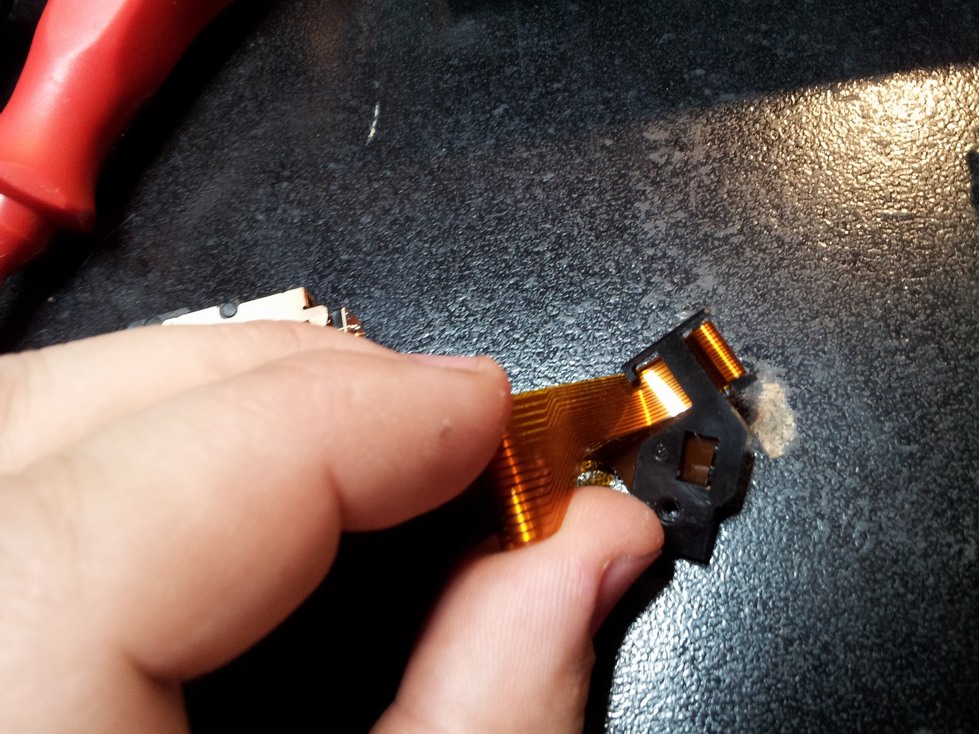

Чтобы завершить - решил таким же образом сделать СД во второй машине - заказал лазер, правда уже у другого продавцаб но с алиекпресса тоже. Поставил - не работает уже достал СД из первой машине, хотел переставить рабочий лазер, чтобы убедиться, что все остальное работает. Но для пущей уверенности решил проверить, как вообще работает новый лазер - двигается ли он вообще. Для этого взял СД болванку, содрал с нее слой - в результате осталась прозрачная заготовка и через нее можно видеть как дергается головка лазера. Начал проверять - головка дергается, но самого лазера не видно. Попробовал на рабочем СД приводе - свет лазера виден... и тут у меня где то в глубине памяти вплывает, что лазеры могут идти защищенные какой то перемычкой (скорее всего для защиты от статики - даже не помню где эту информацию видел....). И точно - обнаруживаю на шлейфе каплю припоя - соединяет 2 дорожки (на фотке). Причем первый лазер был без нее... Убираю ее паяльником - и ура!!! заработало!!!

Resize of 20131130_101810.jpg (154.12 КБ) 1186 просмотров

[kiryasp]

Да "целку" не сорвал!
