3.3 колбасит двигатель, нет тяги.

[Александр_952]

Ребята выручайте. Ситуация следующая.
Машина огонь, летала как с конвейера, но сдохла турбина. Скинули мотор, перекинули турбины на восстановленные, собрали- полетели дальше)
но буквально через пару километров машина сильно затроила, повалил дым, похожий на не сгоревшее топливо. Тяги нет
Из того-что имеем: Компрессия супер, т.к. двигатель перебирался недавно, распредвалы новые, рокера новые, слететь не должны. ФОРСУНКИ проверял относительно недавно!!!
При скидывании разъемов с форсунок, откликается на каждую. ошибок при диагностике не выдает вообще. Заводится с полоборота.
Что могло так резко произойти? Могли ли отказать сразу несколько форсунок??? как проверить? (Заклинивших вроде нет, т.к. нет звенящих звуков на оборотах)

[Олежик091]

13 и 14 группа измерений в блоке управления двигателем, какие там показания на холостом ходу? Это показания работы форсунок

[vadimkin]

а че с уровнем масла?
Проверяй выкуумную систему, смотри работу штоков турбин.

Могли ли отказать сразу несколько форсунок??? как проверить?

полагаю не в них дело. Могут рокера слететь. 13и 14 группа показывает не работу форсунки а работу всего цилиндра.

[Александр_952]

а че с уровнем масла?
Проверяй выкуумную систему, смотри работу штоков турбин.

Как вакуумная система влияет на работу форсунок?
Уровень масла в норме, соляры в масле нет.

[pillau39]

перекинули турбины на восстановленные, собрали- полетели дальше)

Думаю, что "собака здесь зарыта". Возможно нет герметичности на впуске, возможно неправильно работает вакуумное управление изменением геометрии турбин, а может и турбы так "восстановлены".

[pillau39]

Последствия негерметичных мест на стороне всасывания и выпуска

Негерметичность расходомера воздуха
Возможные причины неисправностей:
1 - Воздушный всасывающий шланг между корпусом воздушного фильтра и верхним воздуховодом
2 - Уплотнительное кольцо между верхним воздуховодом и задним воздуховодом
3 - Уплотнительные кольца между задним воздуховодом и расходомерами воздуха
4 - Ненадежное соединение штекерного соединения расходомер воздуха/задний воздуховод
Последствие: ошибки вычисления из-за загрязнения расходомера воздуха

Неплотность после расходомера воздуха
Возможные причины неисправностей:
1 - Соединительные шланги между расходомерами воздуха и турбонагнетателями
2 - Уплотнительное кольцо между воздуховодом и турбонагнетателем
Последствие: Недостаточная производительность
Неплотность после турбонагнетателя

Возможные причины неисправностей:
1 - Уплотнительные кольца между турбонагнетателями и воздуховодами
2 - Соединительные шланги между воздуховодами и впускным коллектором
3 - Уплотнительные кольца между впускным коллектором и головками блока цилиндров
Последствие: Двигатель дымит

Неплотность на стороне выпуска
Возможные причины неисправностей:
1 - Компоненты системы рециркуляции ОГ
2 - Соединение турбонагнетатель/выпускной коллектор
3 - Соединение выпускной коллектор/ГБЦ
Последствие: Низкое давление наддува, запах ОГ, следы сажи в моторном отсеке

[pillau39]

Александр_952 Рекомендую первым делом осмотреть все трубки и патрубки на предмет правильного и герметичного соединения.

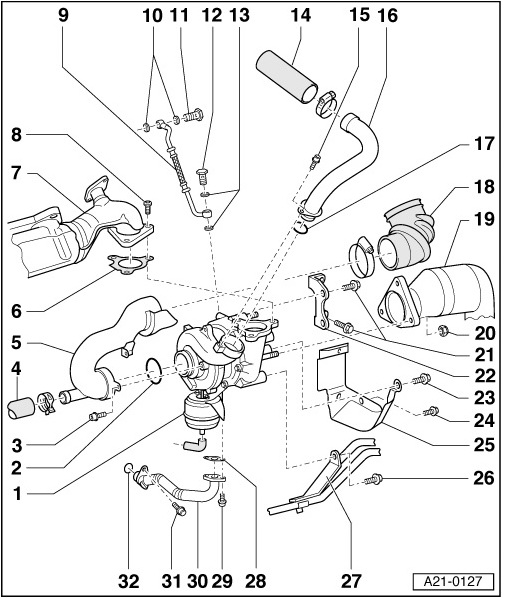

1 - Турбонагнетатель
2 - Уплотнительное кольцо круглого сечения
 заменить
3 - 10 Нм
4 - Шланг
 к системе вентиляции картера
5 - Воздухонаправляющая трубка
 левая сторона двигателя: со штуцером системы вентиляции картера
6 - Прокладка
 заменить
7 - Выпускной коллектор
8 - 20 Нм + довернуть на 90° (1/4 об.)
 заменить
9 - Подающий маслопровод
 блока цилиндров
10 - Уплотнительные кольца
 заменить
11 - 15 Нм
12 - 15 Нм
13 - Уплотнительные кольца
 заменить
14 - Шланг
 сторона нагнетания
15 - 10 Нм
16 - Воздухонаправляющая трубка
17 - Уплотнительное кольцо круглого сечения
 заменить
18 - Воздушный шланг
 сторона впуска
19 - Приемная труба
 с предкатализатором
20 - 25 Нм
 заменить
21 - 22 Нм
22 - Держатель
23 - 22 Нм
24 - 10 Нм
25 - Теплоизоляционный щиток
26 - 22 Нм
27 - Линии ATF
28 - Прокладка
 заменить
29 - 10 Нм
30 - Обратный маслопровод
 к блоку цилиндров
31 - 10 Нм
32 - Уплотнительное кольцо круглого сечения
 заменить

[Александр_952]

Друзья, ранее уже были проблемы с вакуумной системой, при этом машину не колбасило на холостых, она просто дико дымила и тупила.

[pillau39]

Александр_952 Саш, тут нужна комплексная диагностика. Почитай вот эту тему: viewtopic.php?f=74&t=41677

Но я бы начал с проверки герметичности впуска, т.к. там проводились работы.

[Александр_952]

Из за регулятора давления топлива может быть такая фигня?

[dmitry7312]

Из за регулятора давления топлива может быть такая фигня?
нет.
очень похоже, что что-то попало в выходной коллектор (глушитель) после турбины.
похожая ситуация была у меня, когда ставил головы, а треугольная прокладка между коллектором и приемной частью глушака съехала в бок, перекрыв половину отвекрстия....
авто гримело и троило дико!!!!
при добавлении газа был офигенный синий дым (салярочный)

[dmitry7312]

и еще...
это можно косвенно увидеть в логах по проверке турбин (не помню по-памяти номера групп)
или разходомеров (гр. 33)

[сергей1985]

В турбины масло заливал перед установкой? Может клина споймала , идёт подпор выхлопных газов и т .д. Как вариант. Делай диогносьику по турбинам. ... AKF -это страшная сила

[Александр_952]

В турбины масло заливал перед установкой? Может клина споймала , идёт подпор выхлопных газов и т .д. Как вариант. Делай диогносьику по турбинам. ... AKF -это страшная сила

Да, масло заливали.

[Александр_952]

Друзья, колбасит только до 2000 оборотов, дальше дисбаланс уходит.
Почему тупит, понятно- не работает турбина. Проверили вакуум, актуатор втягивает. Что может быть??? И от чего расколбас до 2 тыс?

[Trace]

13 и 14 группа измерений в блоке управления двигателем, какие там показания на холостом ходу?

Что тут?

[Олежик091]

Что может быть??? И от чего расколбас до 2 тыс?

Думаю все таки в форсах дело, надо бы все таки глянуть 13 и 14 группу, будет хоть какое то понимание происходящего в моторе

[Trace]

Олежик091 + 100500

[vadimkin]

Думаю все таки в форсах дело,

нет. Мозги мотора все выровняют и пихло будет работать ровненько. Можешь отключить две форсунки и убедиться.
у меня до капиталки с прогоревшим поршнем (убитым цилиндром) и дохлыми форсунками работала без колбасни, парила дымела и масло с глушака вылетало.

[Александр_952]

В том то и дело, проблемы начались в один момент. Если дело в форсах, то должно вылететь сразу 2-3 форсунки, что бы ее так колбасило, что единовременно не может произойти. До этого мотор работал идеально.
Если же дело в турбине, почему ранее, когда у меня вал развалился пополам и турбина не дула, двигатель работал ровно, а дымить начинал только на оборотах. По логике и здесь должно быть тоже самое.
Проверить вагом 13 и 14 группу пока нет возможности.

[Олежик091]

Мозги мотора все выровняют и пихло будет работать ровненько.

Спорить не буду, но почему же тогда на холостых колбасит а выше 2 тыс нет

[dmitry7312]

Если дело в форсах, то должно вылететь сразу 2-3 форсунки, что бы ее так колбасило, что единовременно не может произойти.

теоритически- может

[vadimkin]

Проверить вагом 13 и 14 группу пока нет возможности.

без шнурка это все гадание на картах. Нужно смотреть ошибки мотора , и параметры его работы где и что отклоняется а так методом тыка шансы около нуля угадать.

[dmitry7312]

vadimkin
+100

[Shablovs]

После ремонта турбины нужно было не летать а обкатать хотя-бы километров 500, а так за что боролись на то и напоролись
