Фотоотчет: Замена личинки замка зажигания!
Всем привет! Принимайте новичка. Это мое первое повествование, поэтому сильно не ругайте.

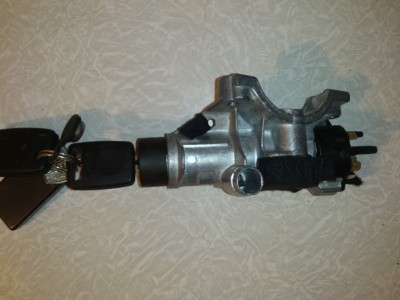

Имеем замок зажигания 4D0 905 851D от Audi A8 D2, 1997 г.в. Задача: достать и заменить личинку (в моем случае подстроить под другой ключ) замка зажигания.
Сразу объяснюсь: личинка уже меняная, поэтому ключ в ней- болванка без чипа, а родной ключ висит рядом на связке для иммо. Очень хотелось что бы все замки открывались и закрывались одним ключом, поэтому решился!

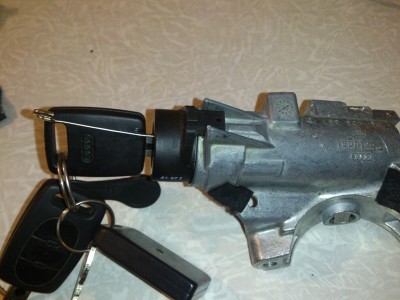

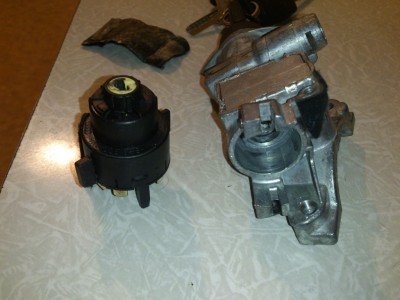

1. Отсоединяем контактную группу. У меня ключ не возвращался в нормальное положение после запуска двигателя, поэтому снял. Группа крепится на двух винтиках в металлических проушинах замка, описывать сие не буду там легко. 2. Вставляем ключ в замок и шпильку в маленькое отверстие возле ключа. Шпилька изготовлена из булавки (подходит идеально, только острую часть нужно убрать кусачками). Крутим ключом и ищем положение в котором шпилька "утонет в замке".

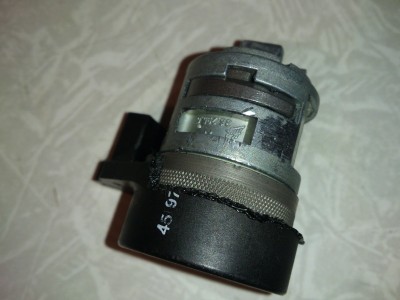

Достаем личинку с антенной иммобилайзера.
Имеем замок зажигания 4D0 905 851D от Audi A8 D2, 1997 г.в. Задача: достать и заменить личинку (в моем случае подстроить под другой ключ) замка зажигания.
Сразу объяснюсь: личинка уже меняная, поэтому ключ в ней- болванка без чипа, а родной ключ висит рядом на связке для иммо. Очень хотелось что бы все замки открывались и закрывались одним ключом, поэтому решился!
1. Отсоединяем контактную группу. У меня ключ не возвращался в нормальное положение после запуска двигателя, поэтому снял. Группа крепится на двух винтиках в металлических проушинах замка, описывать сие не буду там легко. 2. Вставляем ключ в замок и шпильку в маленькое отверстие возле ключа. Шпилька изготовлена из булавки (подходит идеально, только острую часть нужно убрать кусачками). Крутим ключом и ищем положение в котором шпилька "утонет в замке".
Достаем личинку с антенной иммобилайзера.
-
- Сообщения: 8
- Зарегистрирован: Сб дек 24, 2011 12:32 pm
- Репутация: 5
- Модель: A8
- Мотор: ABZ 4.2
- Город: Тюмень
- Имя: Алексей
Фотоотчет: Замена личинки замка зажигания!

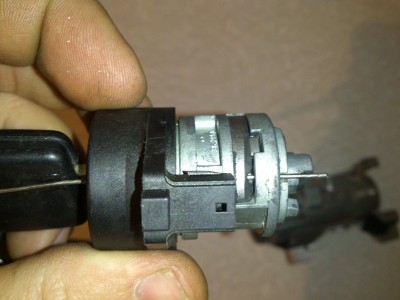

Шпилька "попадает" в ушко фиксатора только при повернутом ключе ближе к заводке или АСС

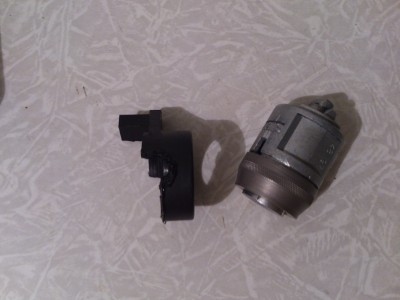

Итак! Пластиковое кольцо очень надежно сидело на металлической обойме. Я отрезал паяльником с острым жалом часть пластикового кольца и с трудом смог снять антенну (положил в тиски и легонько стукнул по замку)
3. Теперь САМОЕ ИНТЕРЕСНОЕ! КАК снять кольцо иммо и достать личинку замка?! В интернете было несколько вариантов, я пошел своим путем, на правильность действий не претендую, мне был важен результат. Итак! Пластиковое кольцо очень надежно сидело на металлической обойме. Я отрезал паяльником с острым жалом часть пластикового кольца и с трудом смог снять антенну (положил в тиски и легонько стукнул по замку)
-
- Сообщения: 8
- Зарегистрирован: Сб дек 24, 2011 12:32 pm
- Репутация: 5
- Модель: A8
- Мотор: ABZ 4.2
- Город: Тюмень
- Имя: Алексей
Фотоотчет: Замена личинки замка зажигания!

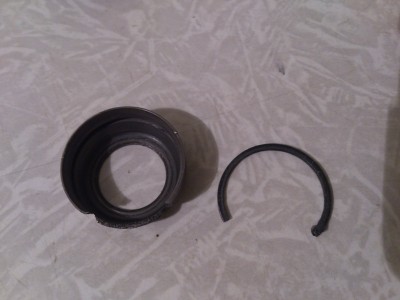

4. Снимаем металлическую обойму. Для этого Я сделал два надреза и выломал кусочек обоймы. Под ним обнаружил стопорное колечко, которое после нехитрых манипуляций благополучно извлек.
-
- Сообщения: 8
- Зарегистрирован: Сб дек 24, 2011 12:32 pm
- Репутация: 5
- Модель: A8
- Мотор: ABZ 4.2
- Город: Тюмень
- Имя: Алексей
Фотоотчет: Замена личинки замка зажигания!

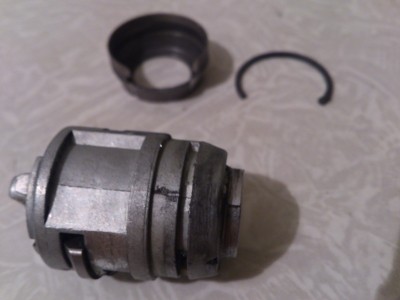

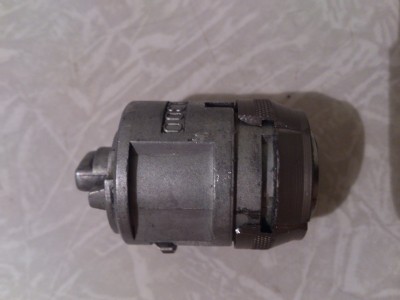

5. Вставляем ключ, поворачиваем и достаем ЗАВЕТНУЮ личинку. Перебираем и собираем все на место. При сборке все детали встали нормально, ничего не болталось, а антенну для верности можно посадить на клей, хотя держится и так прекрасно. Все, можем гордится собой и проделанной работой))) Всем спасибо, Ура товарищи!
- baWarez
- Сообщения: 86
- Зарегистрирован: Вт дек 04, 2012 2:14 pm
- Репутация: 1
- Модель: A8 1997
- Мотор: ABZ 4.2
- Город: Moskau
- Имя: Алексей
- Откуда: Город-герой Москва
- Контактная информация:
Re: Фотоотчет: Замена личинки замка зажигания!
Я как раз на январских праздниках менял, правда не сам, а в сервисе. Старая личинка работала так себе и мне ее в одном сервисе доломали. Купил на разборе другуюи из двух собрали одну, чтобы не ковыряться с самим ключом и кольцом иммобилайзера. Сейчас работает не идеально, но меня не напрягает. Кстати, в сервисе где доломали замок, вывели личинку отдельно, чтобы машину можно было завести, так еще при разборке элементы рулевой колонки попортили, печаль вообщем. Благо сейчас собрали нормально, правда в другом месте уже))
Автомобиль может быть любого цвета, если этот цвет - черный. (Генри Форд)
Volvo S60 2.4i АКПП
Saab 9000 CDE Turbo 2.3 МКПП
Volvo S60 2.4i АКПП
Saab 9000 CDE Turbo 2.3 МКПП
- kill0909
- Сообщения: 64
- Зарегистрирован: Вс мар 18, 2012 10:55 pm
- Репутация: 0
- Модель: S8 1996
- Мотор: AHC 4.2
- Город: Сочи-Адлер
- Имя: Андрей
Re: Фотоотчет: Замена личинки замка зажигания!
Не лезь в тачку если руки не туда растут!!!!!!!!!!
-
O`Breea
- Почетный член Клуба
- Сообщения: 14411
- Зарегистрирован: Ср окт 01, 2008 11:21 pm
- Награды: 3
- Репутация: 196
- Модель: A8 (D2), 2002, Quattro
- Мотор: AKC 3.7 (FBB)
- Город: Санкт-Петербург
- Имя: Константин
- Откуда: Санкт-Петербург
Re: Фотоотчет: Замена личинки замка зажигания!
Отличный отчёт, главное, что наглядный!
Можно одно уточнение для незнающих: а как выглядит сама антенна иммобилайзера? На каком фото?
Можно одно уточнение для незнающих: а как выглядит сама антенна иммобилайзера? На каком фото?
No Quattro - No Chance
-
Numenor
- Почетный член Клуба
- Сообщения: 3659
- Зарегистрирован: Чт авг 07, 2008 8:23 am
- Награды: 1
- Репутация: 56
- Модель: ...
- Мотор: ...
- Город: Питер
- Имя: АлексеЙ
Re: Фотоотчет: Замена личинки замка зажигания!
Ловко!Замена личинки замка зажигания
Предельная глубина у всех разная, у каждого своя.
-
O`Breea
- Почетный член Клуба
- Сообщения: 14411
- Зарегистрирован: Ср окт 01, 2008 11:21 pm
- Награды: 3
- Репутация: 196
- Модель: A8 (D2), 2002, Quattro
- Мотор: AKC 3.7 (FBB)
- Город: Санкт-Петербург
- Имя: Константин
- Откуда: Санкт-Петербург
Re:
Спасибо! Я туда не забирался ни разу, да и если бы забрался не понял бы что это антеннаАлексей21 писал(а):Для O'Breea, черное пластмассовое кольцо и есть антенна. В пластинке намотана проволока (сопротивление где то 24 Ом). Вставляешь ключ в замок и антенна читает чип ключа...
