Подогрев переднего пассажирского сидения
Всем привет!
Друзья, такая проблема, вообще не работает подогрев одного сидения. Все остальные работают. Как я понимаю, причина может быть в 3 вещах: непосредственно проблема в крутилке подогрева на торпедо, контакты на зелёной фишке и нагревательные элементы в самих сидениях.
На фишке напряжение есть, т.е. как я понимаю, проблем с нагревательными элементами нет. Есть ли вероятность, что проблема в самой крутилке на 6 позиций?
Но остаётся ещё одна вещь: датчик присутствия переднего пассажира. Есть ли он вообще в моём сидении? И связан ли он с аирбегом? Ведь по логике аирбег не должен срабатывать, когда переднего пассажира нет.
Вот фото той самой зелёной фишки. Не у кого случайно нет распиновки этой фишки?
Знаю, что тема уже обсуждалась, но я не смог найти информацию.
Спасибо заранее за помощь!
Друзья, такая проблема, вообще не работает подогрев одного сидения. Все остальные работают. Как я понимаю, причина может быть в 3 вещах: непосредственно проблема в крутилке подогрева на торпедо, контакты на зелёной фишке и нагревательные элементы в самих сидениях.
На фишке напряжение есть, т.е. как я понимаю, проблем с нагревательными элементами нет. Есть ли вероятность, что проблема в самой крутилке на 6 позиций?
Но остаётся ещё одна вещь: датчик присутствия переднего пассажира. Есть ли он вообще в моём сидении? И связан ли он с аирбегом? Ведь по логике аирбег не должен срабатывать, когда переднего пассажира нет.
Вот фото той самой зелёной фишки. Не у кого случайно нет распиновки этой фишки?
Знаю, что тема уже обсуждалась, но я не смог найти информацию.
Спасибо заранее за помощь!
-
- Член Клуба
- Сообщения: 1398
- Зарегистрирован: Вт сен 06, 2011 7:05 am
- Награды: 1
- Репутация: 14
- Модель: A8,2006
- Мотор: 3.0 ASB
- Город: Ростов-на-Дону
- Имя: Александр
- Откуда: Ростов-на-Дону
Re: Подогрев переднего пассажирского сидения
Поищи на форуме распиновку крутилки,промерь на ней все напряжения и сопротивления, чаще всего накрывается датчик температуры(если не забыл 3 и 6 контакт на крутилке),вместо него можно воткнуть сопротивление в районе 300-500 ом(можно промерить на фишке другого сидения) и тогда подогрев заработает в ручном режиме
-
docent020
- Член Клуба
- Сообщения: 2087
- Зарегистрирован: Пн янв 24, 2011 9:49 am
- Награды: 1
- Репутация: 73
- Модель: A4 B8 "08 GOLF2 16V
- Мотор: CABB 1,8Т KR
- Город: Тамбов
- Имя: Сергей
- Откуда: Тамбов
Re: Подогрев переднего пассажирского сидения
Крутилку проверить просто_поменяй их местами, Из неисправностей ты упустил еще одну,на мой взгляд очень распространенную- обрыв провода датчика температуры в сидении, при его обрыве подогрев работать не будет
Безопасность стоит дорого,но она того стоит.
- Norfolk92
- Член Клуба
- Сообщения: 806
- Зарегистрирован: Сб апр 16, 2011 10:07 pm
- Репутация: 43
- Модель: Toyota Corolla 2007 год
- Мотор: 1.6L
- Город: Севастополь
- Имя: Евгений
- Контактная информация:
Re: Подогрев переднего пассажирского сидения
docent020 а где он расположен? Он снизу, или надо всё сидение разрывать?
-
docent020
- Член Клуба
- Сообщения: 2087
- Зарегистрирован: Пн янв 24, 2011 9:49 am
- Награды: 1
- Репутация: 73
- Модель: A4 B8 "08 GOLF2 16V
- Мотор: CABB 1,8Т KR
- Город: Тамбов
- Имя: Сергей
- Откуда: Тамбов
Re: Подогрев переднего пассажирского сидения
Сначала проверить-в обрыве он или нет,находится в самом сидении посередине примерно в 8 см от места прилегания спинки,чтобы достать сиденье надо разобрать,рвать ничего не нужно
Безопасность стоит дорого,но она того стоит.
- Norfolk92
- Член Клуба
- Сообщения: 806
- Зарегистрирован: Сб апр 16, 2011 10:07 pm
- Репутация: 43
- Модель: Toyota Corolla 2007 год
- Мотор: 1.6L
- Город: Севастополь
- Имя: Евгений
- Контактная информация:
Re: Подогрев переднего пассажирского сидения
А подогрев работает только когда на улице меньше 5 градусов? Или он постоянно работает?
Да уж...я даже не знаю, как сиденье разбирать...сначала проверю крутилку, поменяю местами, а потом отпишусь.
Да уж...я даже не знаю, как сиденье разбирать...сначала проверю крутилку, поменяю местами, а потом отпишусь.
-
docent020
- Член Клуба
- Сообщения: 2087
- Зарегистрирован: Пн янв 24, 2011 9:49 am
- Награды: 1
- Репутация: 73
- Модель: A4 B8 "08 GOLF2 16V
- Мотор: CABB 1,8Т KR
- Город: Тамбов
- Имя: Сергей
- Откуда: Тамбов
Re: Подогрев переднего пассажирского сидения
подогрев работает при любой температуре
Безопасность стоит дорого,но она того стоит.
-
docent020
- Член Клуба
- Сообщения: 2087
- Зарегистрирован: Пн янв 24, 2011 9:49 am
- Награды: 1
- Репутация: 73
- Модель: A4 B8 "08 GOLF2 16V
- Мотор: CABB 1,8Т KR
- Город: Тамбов
- Имя: Сергей
- Откуда: Тамбов
Re: Подогрев переднего пассажирского сидения
1,2-датчик температурыNorfolk92 писал(а):Не у кого случайно нет распиновки этой фишки?
3-масса
4 +12 на нагрев. элементы
Безопасность стоит дорого,но она того стоит.
-
docent020
- Член Клуба
- Сообщения: 2087
- Зарегистрирован: Пн янв 24, 2011 9:49 am
- Награды: 1
- Репутация: 73
- Модель: A4 B8 "08 GOLF2 16V
- Мотор: CABB 1,8Т KR
- Город: Тамбов
- Имя: Сергей
- Откуда: Тамбов
Re: Подогрев переднего пассажирского сидения
Не так,на фишке цифры написаны,посмотри внимательнее
Безопасность стоит дорого,но она того стоит.
-
nenya
- Почетный член Клуба
- Сообщения: 2642
- Зарегистрирован: Вс фев 01, 2009 3:57 pm
- Награды: 1
- Репутация: 41
- Модель: A8 1997 механика
- Мотор: ACK 2.8
- Город: Москва. Кузьминки
- Имя: Игорь
- Откуда: Курск
- Контактная информация:
Re: Подогрев переднего пассажирского сидения
У меня в водительском проблема (рекаро) греется только нижняя левая часть , само сиденье и спинка не греются . Видимо обрыв самих элементов
- Norfolk92
- Член Клуба
- Сообщения: 806
- Зарегистрирован: Сб апр 16, 2011 10:07 pm
- Репутация: 43
- Модель: Toyota Corolla 2007 год
- Мотор: 1.6L
- Город: Севастополь
- Имя: Евгений
- Контактная информация:
Re: Подогрев переднего пассажирского сидения
Сегодня снова сняли с отцом сидение, померили напряжение на фишке, к ней подходит 3 ОМ. Это нормально или мало?
Также во время прокрутки колёсика подогрева на торпеде цифры очень быстро прыгали, с 1-2 положение прыгало значение на тестере до 5-6, потом практически ноль. Как я понимаю, проблема сводится к крутилке. Сниму её и поменяю местами с водительской (там всё работает). Потом отпишусь.
Также во время прокрутки колёсика подогрева на торпеде цифры очень быстро прыгали, с 1-2 положение прыгало значение на тестере до 5-6, потом практически ноль. Как я понимаю, проблема сводится к крутилке. Сниму её и поменяю местами с водительской (там всё работает). Потом отпишусь.
- Norfolk92
- Член Клуба
- Сообщения: 806
- Зарегистрирован: Сб апр 16, 2011 10:07 pm
- Репутация: 43
- Модель: Toyota Corolla 2007 год
- Мотор: 1.6L
- Город: Севастополь
- Имя: Евгений
- Контактная информация:
Re: Подогрев переднего пассажирского сидения
Сегодня снова сняли с отцом сидение, померили напряжение на фишке, к ней подходит 3 ОМ. Это нормально или мало?
Также во время прокрутки колёсика подогрева на торпеде цифры очень быстро прыгали, с 1-2 положение прыгало значение на тестере до 5-6, потом практически ноль. Как я понимаю, проблема сводится к крутилке. Сниму её и поменяю местами с водительской (там всё работает). Потом отпишусь.
Также во время прокрутки колёсика подогрева на торпеде цифры очень быстро прыгали, с 1-2 положение прыгало значение на тестере до 5-6, потом практически ноль. Как я понимаю, проблема сводится к крутилке. Сниму её и поменяю местами с водительской (там всё работает). Потом отпишусь.
-
alexrae
- Член Клуба
- Сообщения: 6457
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Подогрев переднего пассажирского сидения
ты вряд ли что-то увидишь, если отключил фишку/датчик температуры...
да, кстати - на последней фотке немного некорректно обозначено - тонкие провода - датчик температуры, толстые - обогрев (в самом сиденье дополнительно распараллеливается на центр/бока)
Это как? померял сопротивление обогрева в сидении? тогда близко тому что должно быть вроде... сопротивление температурного резистора в пределах килоом вроде, не буду утверждать...Norfolk92 писал(а):померили напряжение на фишке, к ней подходит 3 ОМ
да, кстати - на последней фотке немного некорректно обозначено - тонкие провода - датчик температуры, толстые - обогрев (в самом сиденье дополнительно распараллеливается на центр/бока)
- Norfolk92
- Член Клуба
- Сообщения: 806
- Зарегистрирован: Сб апр 16, 2011 10:07 pm
- Репутация: 43
- Модель: Toyota Corolla 2007 год
- Мотор: 1.6L
- Город: Севастополь
- Имя: Евгений
- Контактная информация:
Re: Подогрев переднего пассажирского сидения
Сегодня я решил эту проблему
Параллельно термодатчику сидения включил постоянный резистор мощностью 0,5 Вт, с сопротивлением 5,7 кОм. Всё начало работать. На исправном сидении сопротивление этого датчика составляет 6,1 кОм. Разница не критична. Не пришлось разбирать "крутилку". Желательно её без нужды не разбирать. Разбирается плохо, собирается ещё хуже.
Сопротивление петли сидушки и спинки - 3 ОМ.
Если есть вопросы, готов ответить.
Параллельно термодатчику сидения включил постоянный резистор мощностью 0,5 Вт, с сопротивлением 5,7 кОм. Всё начало работать. На исправном сидении сопротивление этого датчика составляет 6,1 кОм. Разница не критична. Не пришлось разбирать "крутилку". Желательно её без нужды не разбирать. Разбирается плохо, собирается ещё хуже.
Сопротивление петли сидушки и спинки - 3 ОМ.
Если есть вопросы, готов ответить.
-
alexrae
- Член Клуба
- Сообщения: 6457
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Подогрев переднего пассажирского сидения
Крутилки вообще достаточно надежны по сравнению с остальной системой подогрева
- habib
- Сообщения: 107
- Зарегистрирован: Ср апр 21, 2010 3:55 pm
- Репутация: 1
- Модель: S8 1998
- Мотор: AKH 4.2
- Город: Зеленоград
- Имя: Алексей
Re: Подогрев переднего пассажирского сидения
А этот термодатчик в сидении стоит? Там, где входят провода на сам подогрев?alexrae писал(а):Крутилки вообще достаточно надежны по сравнению с остальной системой подогрева
-
alexrae
- Член Клуба
- Сообщения: 6457
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Подогрев переднего пассажирского сидения
термодатчик в самом мате - в паре см от точки, где заходит жгут в элемент и разветвляется... если смотреть на сидушку - то где-то в месте соединения верха и низа - посередине
- habib
- Сообщения: 107
- Зарегистрирован: Ср апр 21, 2010 3:55 pm
- Репутация: 1
- Модель: S8 1998
- Мотор: AKH 4.2
- Город: Зеленоград
- Имя: Алексей
Re: Подогрев переднего пассажирского сидения

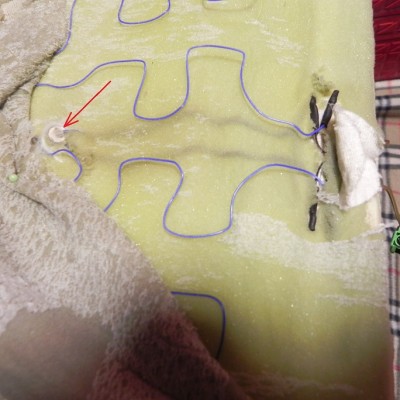

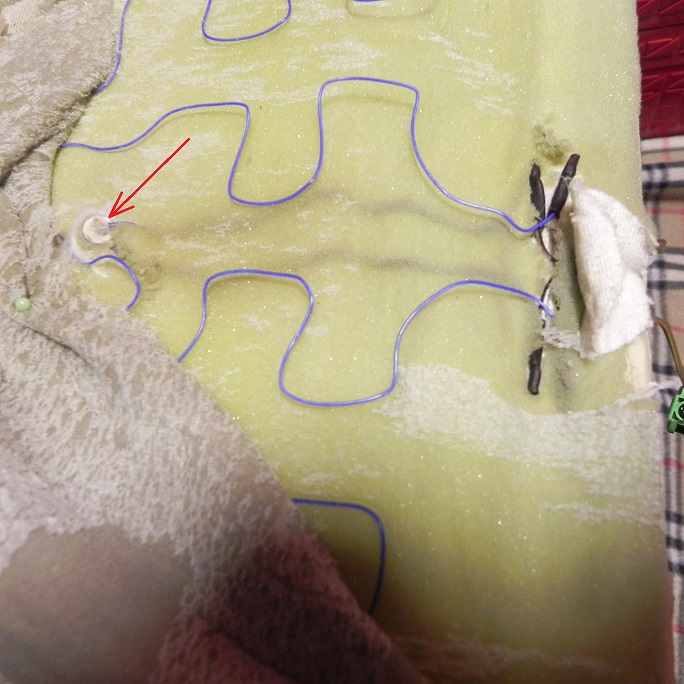

Получается, что вот эта таблетка и есть термодатчик? Если это он, то как его проверить? Провода от фишки к нему целые.
- habib
- Сообщения: 107
- Зарегистрирован: Ср апр 21, 2010 3:55 pm
- Репутация: 1
- Модель: S8 1998
- Мотор: AKH 4.2
- Город: Зеленоград
- Имя: Алексей
Re: Подогрев переднего пассажирского сидения
Разобрался. Да, это и есть терморезистор с переменным сопротивлением. И вообще с системой подогрева в сидении разобрался. Там 2 контура один-подушка сидения и спинка, второй-все боковые поддержки и выезжающая подушка впереди. Судя по схеме, если обрыв в одном из контуров, то второй будет работать.
