установка привода
Заморочился установкой привода,на лексусе сей дивайс есть очень удобный и более логичный, закрывается открывается, с любых кнопок!
В стандарте у меня стоял только доводчик! Покурив эльзу пришел к выводу, что нужен только сам привод и кнопка, фишки и пины!
Был закуплен привод 4E0827852G
фишка на привод 6пин 1J0973726
кнопка и рамка кнопки 3D0959831D 20H 4E0867559A 01C
и сами проводки с пинами
Петли остаются старые!
устанавливаем привод
1 снимаем аккум, будет мешать

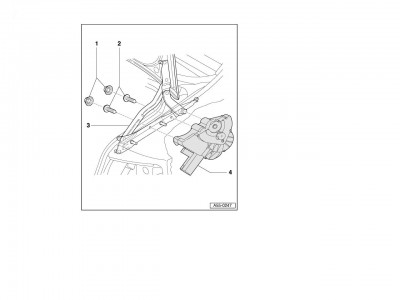

Привод крышки багажника - детали и узлы откручиваем болты показанные на рисунке, и снимаем крепежную пластину на приводе уже есть пластина чуток другая!вставляем привод,при этом не забываем,про зубья на петле,мы должны состыковать зубья петли,с приводом.Закручиваем,смотрим чтоб зазоры крышки были нормальные!
потом проводим проводку, значит нам нужно,масса,она есть около аккума, под болтом! масса идет на привод,на прямую,также идет постоянный плюс! плюс берем от 3 предохранителя,если машина после 2004 года то 7 предохранитель. Также нужно протянуть провод от привода к кнопке!
Распиновка на приводе: 5 контакт(плюс от предохранителя)
6 контакт (масса)
1 Блок комфорта
2 кнопка
В стандарте у меня стоял только доводчик! Покурив эльзу пришел к выводу, что нужен только сам привод и кнопка, фишки и пины!
Был закуплен привод 4E0827852G
фишка на привод 6пин 1J0973726
кнопка и рамка кнопки 3D0959831D 20H 4E0867559A 01C
и сами проводки с пинами
Петли остаются старые!
устанавливаем привод
1 снимаем аккум, будет мешать
Привод крышки багажника - детали и узлы откручиваем болты показанные на рисунке, и снимаем крепежную пластину на приводе уже есть пластина чуток другая!вставляем привод,при этом не забываем,про зубья на петле,мы должны состыковать зубья петли,с приводом.Закручиваем,смотрим чтоб зазоры крышки были нормальные!
потом проводим проводку, значит нам нужно,масса,она есть около аккума, под болтом! масса идет на привод,на прямую,также идет постоянный плюс! плюс берем от 3 предохранителя,если машина после 2004 года то 7 предохранитель. Также нужно протянуть провод от привода к кнопке!
Распиновка на приводе: 5 контакт(плюс от предохранителя)
6 контакт (масса)
1 Блок комфорта
2 кнопка
-
kakawyn
- Почетный член Клуба
- Сообщения: 5113
- Зарегистрирован: Пн окт 06, 2008 10:06 am
- Награды: 3
- Репутация: 99
- Модель: D4
- Мотор: Тфси
- Город: М.Б.К.О
- Откуда: ссср
- Контактная информация:
установка привода

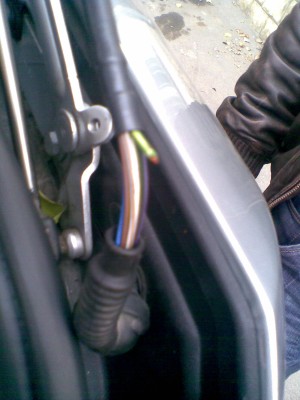

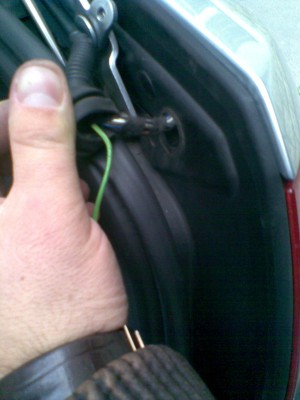

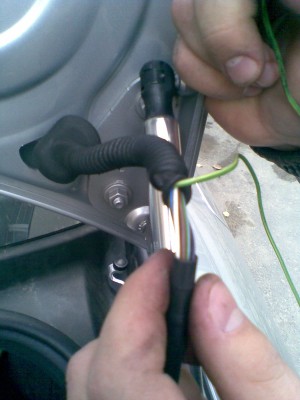

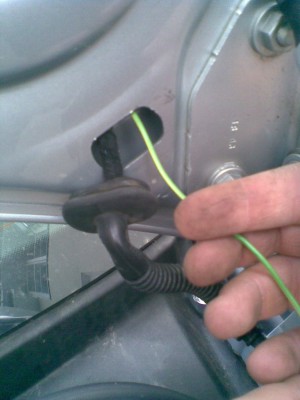

дальше проводим провод от кнопки до привода,через крышку багажника и крыло,для этого нужно снять задний фонарь и со штатной проводкой протянуть доп провод
-
kakawyn
- Почетный член Клуба
- Сообщения: 5113
- Зарегистрирован: Пн окт 06, 2008 10:06 am
- Награды: 3
- Репутация: 99
- Модель: D4
- Мотор: Тфси
- Город: М.Б.К.О
- Откуда: ссср
- Контактная информация:
Re: установка привода

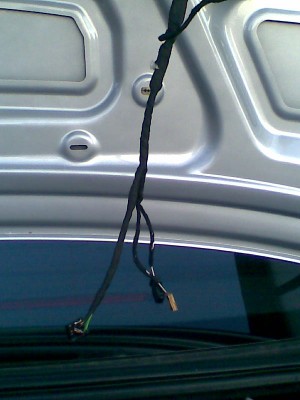

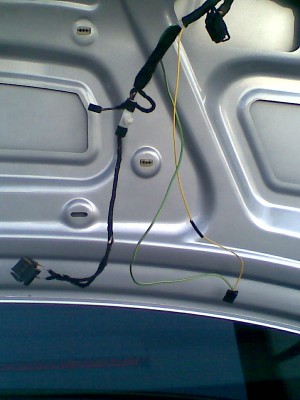

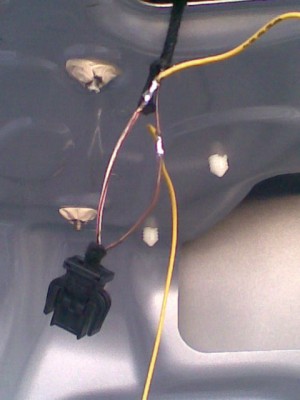

далее подключаем этот протянутый проводок,к приводу контакт номер 2
другой конец подключаем к кнопке контакт номер 2 тоже
Кнопка имеет 4 контакта,1 плюс от лампочки подсветки
4 тоже лампа подсветки багажника (масса)
2 на привод
3 масса (в крышке находим массу,идет коричневый провод на управление замком)
другой конец подключаем к кнопке контакт номер 2 тоже
Кнопка имеет 4 контакта,1 плюс от лампочки подсветки
4 тоже лампа подсветки багажника (масса)
2 на привод
3 масса (в крышке находим массу,идет коричневый провод на управление замком)
-
kakawyn
- Почетный член Клуба
- Сообщения: 5113
- Зарегистрирован: Пн окт 06, 2008 10:06 am
- Награды: 3
- Репутация: 99
- Модель: D4
- Мотор: Тфси
- Город: М.Б.К.О
- Откуда: ссср
- Контактная информация:
Re: установка привода

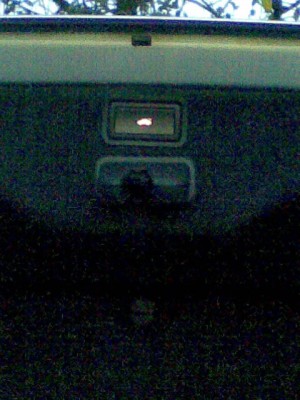

далее вырезаем над замком отверстие для кнопки и вставляем кнопку!собираем обшивку на место,подключаем все фишки!
-
kakawyn
- Почетный член Клуба
- Сообщения: 5113
- Зарегистрирован: Пн окт 06, 2008 10:06 am
- Награды: 3
- Репутация: 99
- Модель: D4
- Мотор: Тфси
- Город: М.Б.К.О
- Откуда: ссср
- Контактная информация:
Re: установка привода

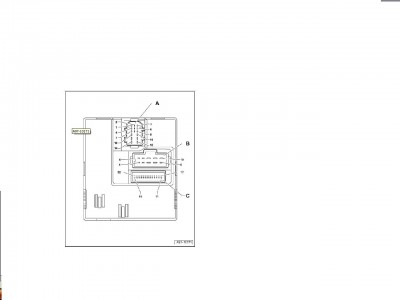

еще нужно подключиться к блоку комфорта по LIN шине.Блок комворта находится прямо за аккумом ближе к фанарю.
есть на нем 3 фишки нам нужна самая нижняя,голубая.Отключаем ее,снимаем верхнюю честь,находим 18 контакт,и вставляем в пустое место пин,затем собираем фишку,прокладываем провод,обматываем изолентой,чтоб как родной был,фишку вставляем на место получается так,провод от привода с контакта один,идет на блок комфорта,контакт номер 18
Все подключили можно все собирать!
После того как собрали берем VAG com либо VAS заходим в блок комфорта 46 блок добавляем к кодировке +32
теперь можем пользоваться приводом!
ОТДЕЛЬНОЕ СПАСИБО,ДАСУСУ,И АКИНУ
есть на нем 3 фишки нам нужна самая нижняя,голубая.Отключаем ее,снимаем верхнюю честь,находим 18 контакт,и вставляем в пустое место пин,затем собираем фишку,прокладываем провод,обматываем изолентой,чтоб как родной был,фишку вставляем на место получается так,провод от привода с контакта один,идет на блок комфорта,контакт номер 18
Все подключили можно все собирать!
После того как собрали берем VAG com либо VAS заходим в блок комфорта 46 блок добавляем к кодировке +32
теперь можем пользоваться приводом!
ОТДЕЛЬНОЕ СПАСИБО,ДАСУСУ,И АКИНУ
-
Vavastik
- Почетный член Клуба
- Сообщения: 3665
- Зарегистрирован: Пн май 18, 2009 1:04 pm
- Награды: 1
- Репутация: 104
- Модель: A8 1999
- Мотор: AQF 4.2
- Город: Москва
- Имя: Бородач
Re: установка привода
А догнал молодцаkakawyn писал(а):это на д3,в стандарте только доводчик!Решил себе поставить удобно
прошу понять и простить
-
kakawyn
- Почетный член Клуба
- Сообщения: 5113
- Зарегистрирован: Пн окт 06, 2008 10:06 am
- Награды: 3
- Репутация: 99
- Модель: D4
- Мотор: Тфси
- Город: М.Б.К.О
- Откуда: ссср
- Контактная информация:
Re: установка привода

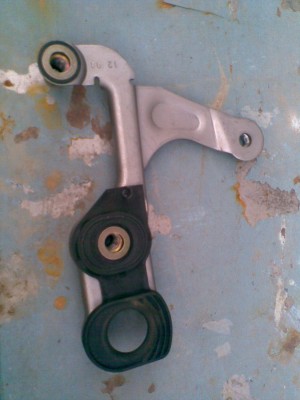

получается,что в этой пластине резьба для винтов,которые держат петлю,а когда ставим привод,то винты уже вкручиваются в привод вот и вся разница!siroga писал(а):молодец
только если пласина "чуток другая" то в чем разница?
-
Gena
- Член Клуба
- Сообщения: 1266
- Зарегистрирован: Сб ноя 14, 2009 8:02 am
- Награды: 1
- Репутация: 29
- Модель: А8 D4 2015
- Мотор: 4,2 tdi
- Город: Полтава
- Имя: Гена
Re: установка привода
Давно хотел себе поставить. Спасибо за отличный отчет
-
kakawyn
- Почетный член Клуба
- Сообщения: 5113
- Зарегистрирован: Пн окт 06, 2008 10:06 am
- Награды: 3
- Репутация: 99
- Модель: D4
- Мотор: Тфси
- Город: М.Б.К.О
- Откуда: ссср
- Контактная информация:
Re: установка привода
если че не поймешь пиши!Gena писал(а):Давно хотел себе поставить. Спасибо за отличный отчет
-
Дима999
- Член Клуба
- Сообщения: 1455
- Зарегистрирован: Чт авг 21, 2008 8:39 pm
- Награды: 1
- Репутация: 23
- Модель: w221
- Мотор: s500
- Город: Мытищи
Re: установка привода
Молодцом!kakawyn писал(а):если че не поймешь пиши!
а в салон кнопку будешь проводить или там есть по умолчанию на всех?
с ключа работает? закрывание автоматическое будешь делать?
-
Gena
- Член Клуба
- Сообщения: 1266
- Зарегистрирован: Сб ноя 14, 2009 8:02 am
- Награды: 1
- Репутация: 29
- Модель: А8 D4 2015
- Мотор: 4,2 tdi
- Город: Полтава
- Имя: Гена
Re: установка привода
Спасибо. Заказал уже себе датчик дождя, после него буду ставить привод.kakawyn писал(а):если че не поймешь пиши!
-
kakawyn
- Почетный член Клуба
- Сообщения: 5113
- Зарегистрирован: Пн окт 06, 2008 10:06 am
- Награды: 3
- Репутация: 99
- Модель: D4
- Мотор: Тфси
- Город: М.Б.К.О
- Откуда: ссср
- Контактная информация:
Re: установка привода

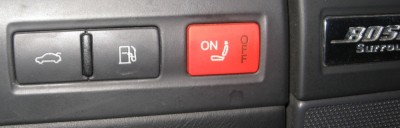

кнопки есть у всех!с брелка еще не закрывает,только с кнопки на багажнике,как обычно) блин на ЛЕХЕ все продуманней сделанно!и тише работает!Дима999 писал(а):Молодцом!
а в салон кнопку будешь проводить или там есть по умолчанию на всех?
с ключа работает? закрывание автоматическое будешь делать?
ну я тоже себе его поставлю скоро))а потом еще чет поставлю)Gena писал(а):Спасибо. Заказал уже себе датчик дождя, после него буду ставить привод.
-
Gena
- Член Клуба
- Сообщения: 1266
- Зарегистрирован: Сб ноя 14, 2009 8:02 am
- Награды: 1
- Репутация: 29
- Модель: А8 D4 2015
- Мотор: 4,2 tdi
- Город: Полтава
- Имя: Гена
Re: установка привода
Я бы ещё поставил доводчики на двери.
-
Gena
- Член Клуба
- Сообщения: 1266
- Зарегистрирован: Сб ноя 14, 2009 8:02 am
- Награды: 1
- Репутация: 29
- Модель: А8 D4 2015
- Мотор: 4,2 tdi
- Город: Полтава
- Имя: Гена
Re: установка привода
Поставил привод багажника, отличная штука. Глебу респект за отчёт
- Dimitrius
- Член Клуба
- Сообщения: 1407
- Зарегистрирован: Пн дек 07, 2009 10:45 pm
- Репутация: 1
- Модель: A8 D3
- Мотор: 4.2 BFM
- Город: 西藏修道院
- Имя: Дмитрий
Re: установка привода
Ну так момент почти на 100 Hm больше Но 4.2 все равно порвет этот танкДима999 писал(а):а у 570го динамика пободрее чем у 4,2бфм
Сомневаюсь я, что после 100 км/ч динамика сохранится, поэтому "полетать" по нормальным дорогам не получится
Интересно, как 570-й тормозит, вес-то 2 500 кг
-
jurexp
- Член Клуба
- Сообщения: 321
- Зарегистрирован: Пт май 16, 2008 6:56 am
- Награды: 1
- Репутация: 3
- Модель: А8 2007
- Мотор: ASB 3.0TDi
- Город: Москва
- Имя: Сергей
- Откуда: Белгород
- Контактная информация:
Re: установка привода
kakawyn, спасибо за отчет. Все доступно и понятно. Есть маленький вопрос. Где найти пины для разъема? Я так понимаю, что их нужно отдельно искать? Вот в связи с этим и вопрос. Был бы благодарен за совет!
-
kakawyn
- Почетный член Клуба
- Сообщения: 5113
- Зарегистрирован: Пн окт 06, 2008 10:06 am
- Награды: 3
- Репутация: 99
- Модель: D4
- Мотор: Тфси
- Город: М.Б.К.О
- Откуда: ссср
- Контактная информация:
Re: установка привода
Пины покупать...(заказывать) номера пинов нужны?jurexp писал(а):kakawyn, спасибо за отчет. Все доступно и понятно. Есть маленький вопрос. Где найти пины для разъема? Я так понимаю, что их нужно отдельно искать? Вот в связи с этим и вопрос. Был бы благодарен за совет!
-
jurexp
- Член Клуба
- Сообщения: 321
- Зарегистрирован: Пт май 16, 2008 6:56 am
- Награды: 1
- Репутация: 3
- Модель: А8 2007
- Мотор: ASB 3.0TDi
- Город: Москва
- Имя: Сергей
- Откуда: Белгород
- Контактная информация:
Re: установка привода
Да, было бы очень здорово! И заодно номера пинов для AV-входа. Или как и где их искать?
-
- Член Клуба
- Сообщения: 582
- Зарегистрирован: Пн июл 27, 2009 10:40 am
- Награды: 1
- Репутация: 27
- Модель: A8/1999 // A8/2003
- Мотор: AQD/2.8 // BBJ/3.0
- Город: Москва
- Имя: Алексей
Re: установка привода
Сделал по приведенной выше инструкции - все замечательно заработало.
Побольше бы таких инструкций.
У меня 18 пин разъема С на блоке комфорта был уже занят - припаялся к нему, все ок.
Заодно выяснилось что не работал доводчик багажника. Жужжит при закрытии, но не дотягивает.

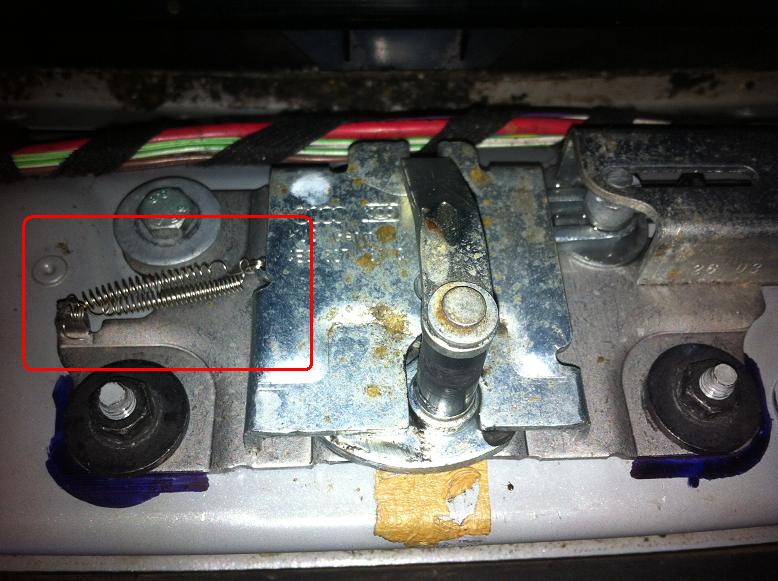

Оказалось, потеряна пружинка, и не поднимается цилиндрик, за который цепляется замок крышки. Приходилось хлопать крышкой.
