Фотоотчет: снятие монтажного кронштейна, замена стеклоподьем

[Linc]

Итак, была необходимость замены стеклоподьемника на передней пассажирской двери (обрыв троса). Внимательное изучение Эльзы существенно помогло в этом деле, но есть некоторые моменты, ответ на которые искал сам, т.к. в Эльзе не достаточно подробно было об этом написано.
Что мне понадобилось:
1. Штатная отвертка
2. Набор звездочек.
3. Тряпочка.
4. Дрель с набором сверл.
5. Заклепки с самим заклепочником.
6. Малярный скотч.
7. ВД-40 (один болтик ржавый был).
8. Россыпь разных шайбочек, болтиков и гаечек.
9. Набор торцевых ключиков.
10. Набор рожковых ключиков.
11. ВАГ КОМ для удаления ошибок.

Далее все происходило в следующей последовательности:

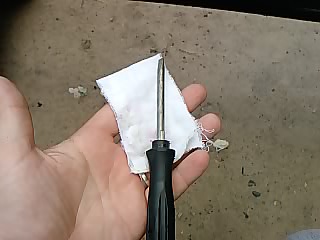

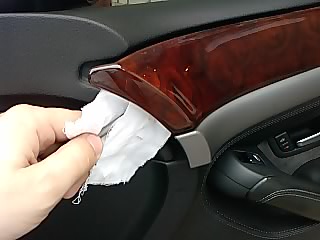

Сначала снимаем декоративную накладку на двери. Что бы ее не повредить я на отвертку накинул тряпочку.


Конец отвертки вставляем в щель между обшивкой двери и накладкой и аккуратно поддеваем накладку

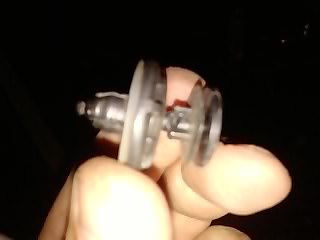

Затем руками конец накладки тянем от обшивки, что бы отщелкнулись все пистоны

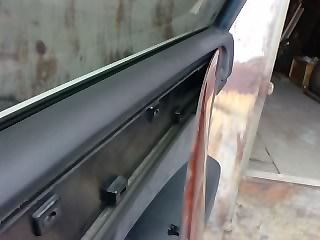

После отщелкивания всех пистонов накладку тянем влево и она достается из обшивки двери.

[Linc]

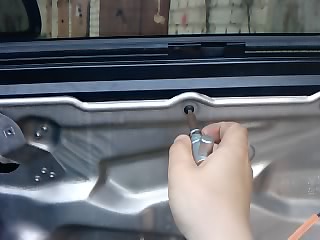

Далее необходимо снять саму обшивку, для чего надо торцевым ключиком открутить два болта, один расположен прямо под декоративной накладкой

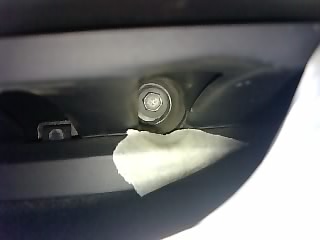

Второй болтик я долго не мог найти. Он расположен под бардачком двери. Так как на улице много света, то внутри я ничего разглядеть не мог, пока не посветил фонариком



[Linc]

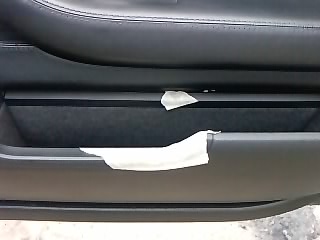

Для того, что бы не оставить царапин и иных повреждений на пластике бардачка, я места соприкосновения с ключами оклеил малярным скотчем. Болтик выкручиваем строго при закрытом бардачке


Торцевым ключиком откручиваем второй болтик, отщелкиваем клипсы по краям обшивки (я руками потянул на себя, начиная с левого нижнего края), после отщелкивания клипс по краям снимаем обшивку двери немного потянув ее вверх. Далее снимаем трос ручки открытия двери из салона


для чего сначала отщелкиваем защелку троса


[Linc]

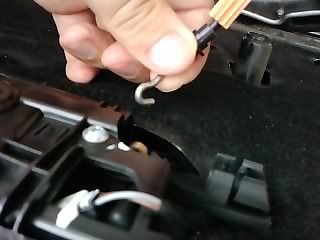

И затем отсоединяем крючок троса от ручки двери

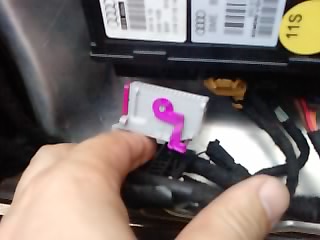

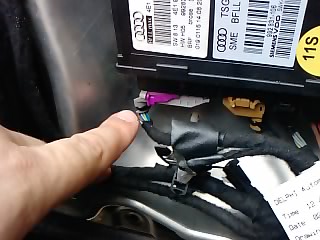

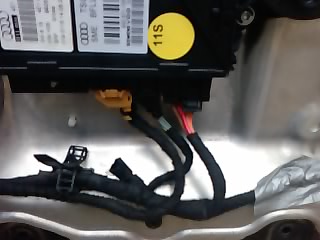

После этого необходимо разъединить два электроразъема: один в блоке управления в двери, второй маленький черненький в жгуте под блоком. Для отсоединения разъема в блоке отщелкиваем вниз розовый предохранитель


и тянем разъем вниз


[Linc]

Затем разъединяем второй разъем

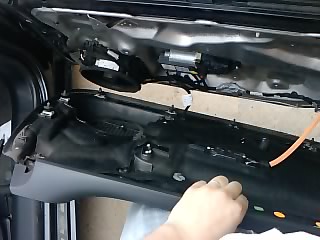

и, собственно говоря, убираем обшивку двери в сторону.

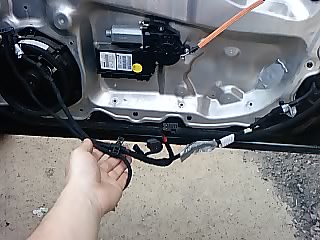

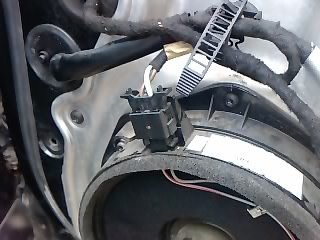

Далее нам необходимо отсоединить три колодки от блока управления на электродвигателе стеклоподъемника и один разъем на звуковой колонке.



[Linc]

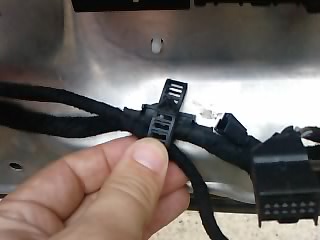

Затем необходимо жгут проводов отсоединить от монтажного кронштейна в местах крепления к нему, потянув на себя за защелки

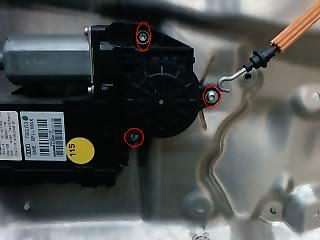

После этого снимаем электродвигатель стеклоподъемника с блоком управления, для чего откручиваем звездочкой три самореза


[Linc]

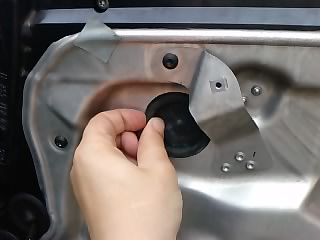

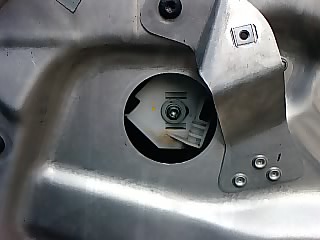

Далее мы снимаем с монтажного кронштейна две резиновые заглушки

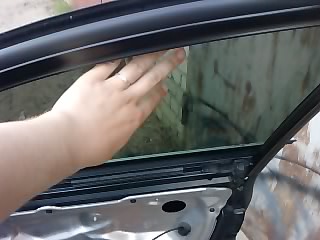

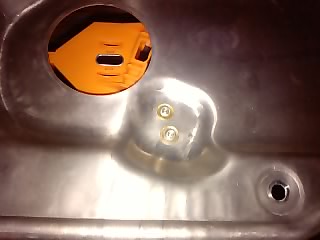

После этого рукой немного стекло опускаем вниз до того момента, пока в окнах снятых заглушек не появятся кронштейны крепления стекла


Выкручиваем звездочкой два болтика крепления стекла и руками стекло поднимаем вверх до конца, что бы оно не упало в дверь при снятии монтажного кронштейна


[Linc]

После этого звездочкой откручиваем болты крепления самого монтажного кронштейна (они по периметру самого кронштейна)


и снимаем весь кронштейн. Сам стеклоподъемник прикреплен к кронштейну 6 заклепками, которые необходимо рассверлить дрелью. 4 заклепки расположены на полозьях стеклоподьемника (по 2 заклепки на полоз в верхней части), по 1 заклепке в нижней части каждого полоза как раз на направляющих колесиках. Демонтаж стеклоподъемника особых трудностей не вызвал, монтаж оказался сложнее. Диаметр монтажных отверстий больше заклепок. Если шляпка заклепки достаточно широкая и ее площади достаточно для прилегания к полозьям стеклоподъемника, то ширина самой заклепки после ее распорки не достаточна и свободно проходит сквозь монтажное отверстие в кронштейне. Проблему эту решил путем подкладки шайбочки с обратной стороны


Далее у меня тоже была загвоздка, поскольку длины зклепок было не достаточно из-за ширины крепежа направляющих колесиков, пришлось подбирать болтик с гаечкой и крепить именно таким способом


[Linc]

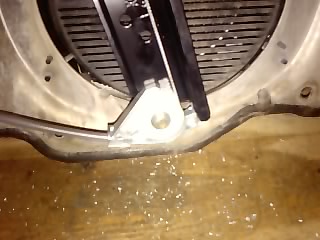

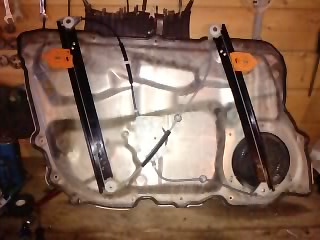

В итоге получилось вот что

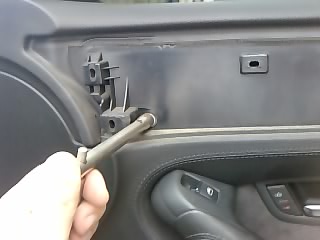

Сборка производится в абсолютно обратном порядке, только не забываем перед установкой обшивки двери раскрепить съемные защелки плоской отверткой, перед установкой обшики они должны выглядеть вот так


Все, моем руки и собираем инструмент

[Linc]

Кстати, после этой процедуры ВАГ КОМом необходимо удалить все ошибки.

У меня выдавал ошибку стеклоподъемника пассажирской передней двери и не работала функция автоматического закрытия люка и стекол удерживанием кнопки постановки машины под охрану, я поднял все стекла в закрытое состояние, затем удержал каждую кнопку стеклоподъемника в течение 2 сек, после чего у меня заработала функция автоматического закрытия стекол и люка
