Фотоотчёт:переборка личины замка багажника - м\б интересно

Сообщение kostik60 »

Предистория: Как то раз закрылась машина с единственным ключом в замке зажигания :) Не нашли ничего более нормального чем высверлить личину заднего замка в багажнике :( Появилась проблема - надо замок новый поставить - купил на разборке в Москве (800 р) естественно без ключа :( Что-то дёрнуло полезть во внутренности личины - и вот что получилось .....
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 289
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: Фотоотчёт:переборка личины замка багажника - м\б интерес

Сообщение kostik60 »

Замок весь вытащить понятно не проблема ... две гайки изнутри багажника и замок в руках ...
Вложения

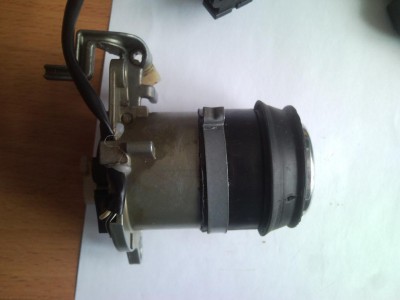

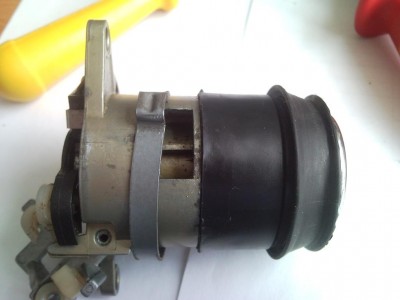

Замок ...
Замок ...

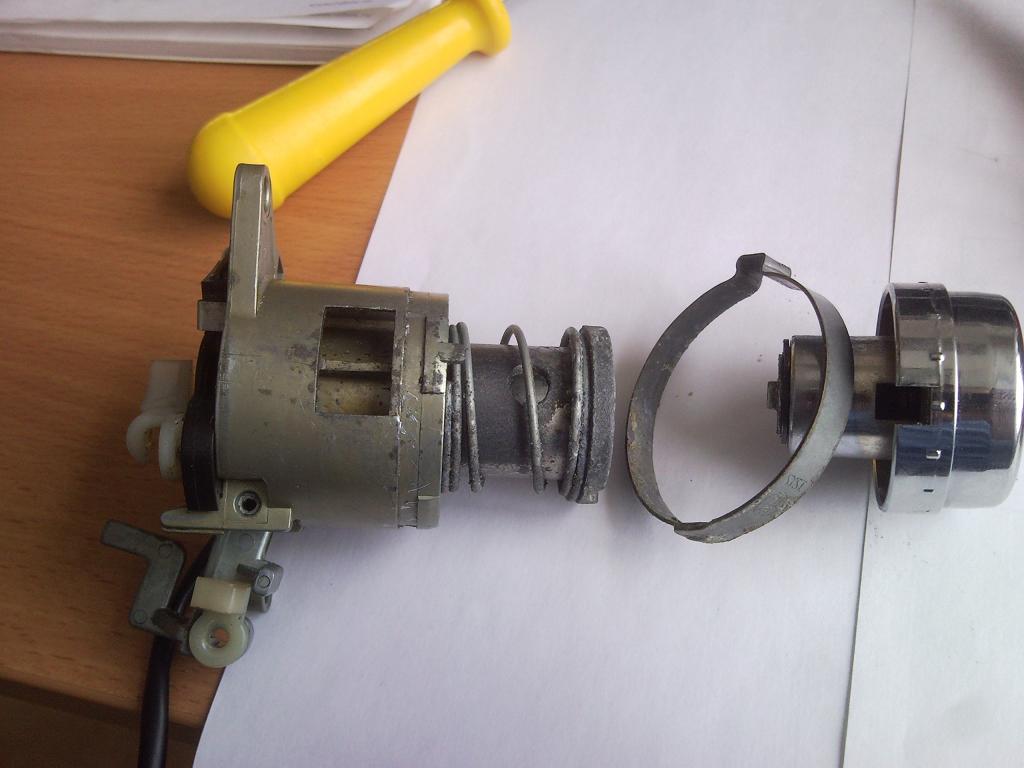

снимаем хомут ...
снимаем хомут ...

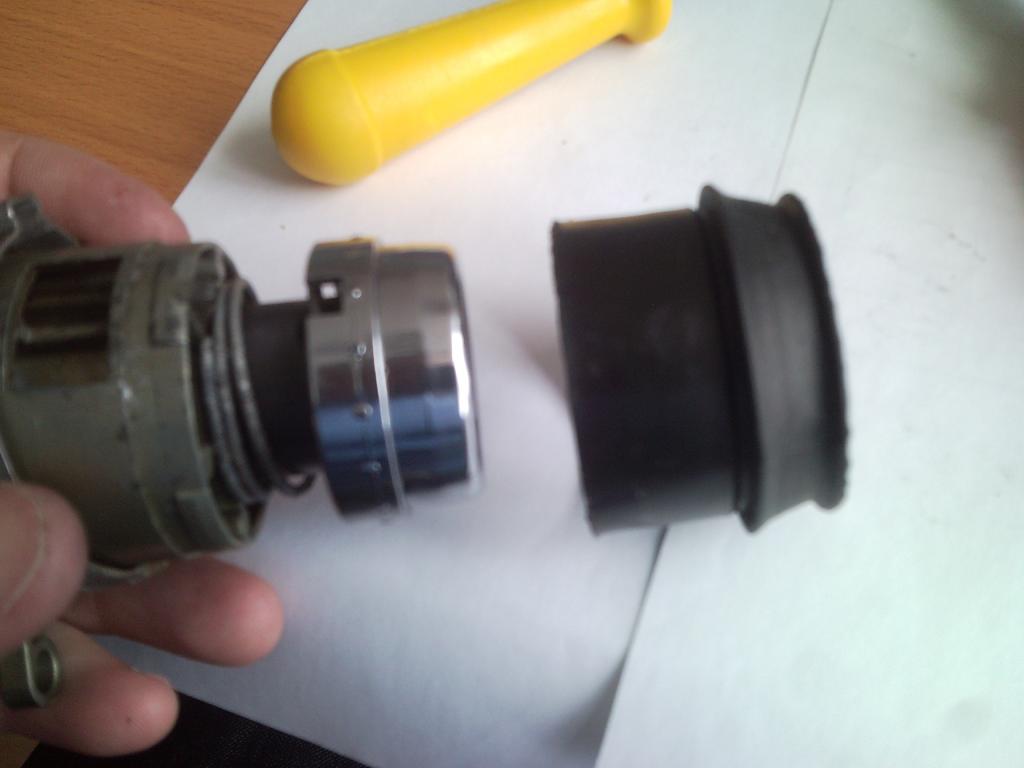

Снимаем пластиковый кожух ...
Снимаем пластиковый кожух ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 289
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: Фотоотчёт:переборка личины замка багажника - м\б интерес

Сообщение kostik60 »

Вытаскиваем корпус с личинкой ...
Вложения
вытаскиваем зам корпус с личинкой из остального замка ...
вытаскиваем зам корпус с личинкой из остального замка ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 289
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: Фотоотчёт:переборка личины замка багажника - м\б интерес

Сообщение kostik60 »

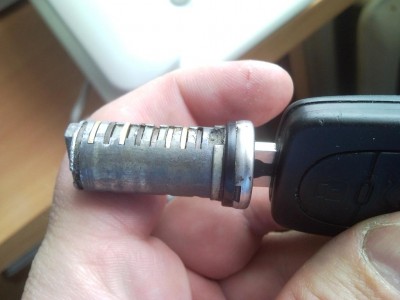

Теперь самое интересное .... У меня две машины A8 - соответственно два разных ключа - один ключ в новый купленный замок залез полностью - думаю такая вероятность достаточно большая - главное чтобы канавки у твоего ключа и у нового замка были примерно в одном месте - второй ключ не влез вообще - на фото видно что канавки на ключе 2 смещены сильно вниз - поэтому он тупо не подходит - но грубо говоря если взять два- три б\у замка и попробовать в них всунуть ваш ключ, то в какой-то он может влезть - естественно то что он влез не означает что замок открывается (секрет - есть секрет- на то он и замок) - тогда мы можем подогнать наш новый замок под ключ от нашей машины .....
Вложения

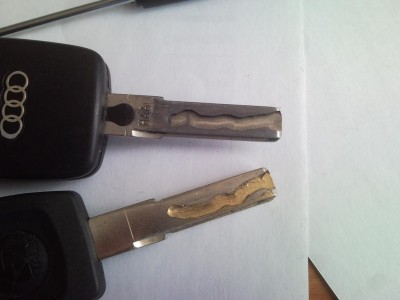

Два ключа - верхний в замок влез до конца ...
Два ключа - верхний в замок влез до конца ...

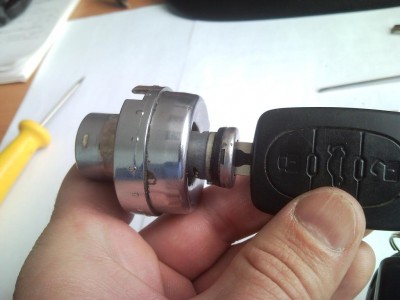

Влез - но замок не открыл ...
Влез - но замок не открыл ...
Начинаем разбирать личинку ...
Начинаем разбирать личинку ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 289
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: Фотоотчёт:переборка личины замка багажника - м\б интерес

Сообщение kostik60 »

Разборка личины ...
Вложения

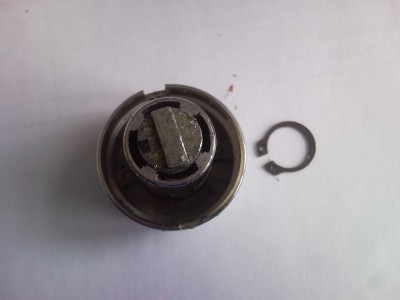

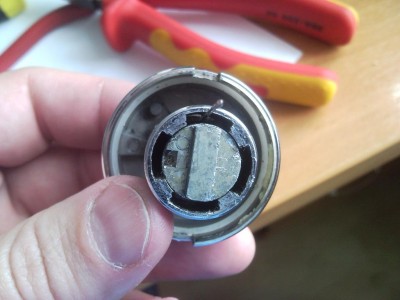

Снимаем стопорное кольцо ...
Снимаем стопорное кольцо ...

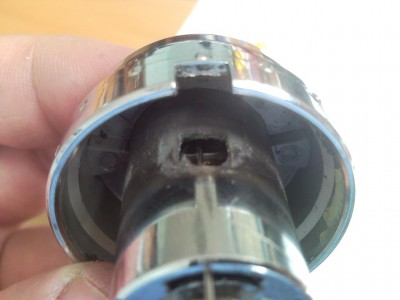

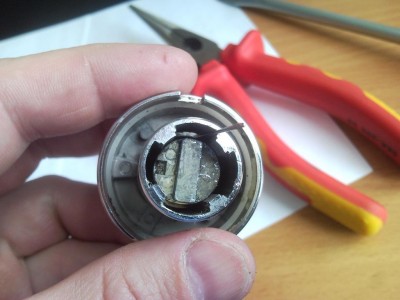

При помощи иголки опускаем поочерёдно с каждой стороны секретки и продвигаем личину наружу
При помощи иголки опускаем поочерёдно с каждой стороны секретки и продвигаем личину наружу

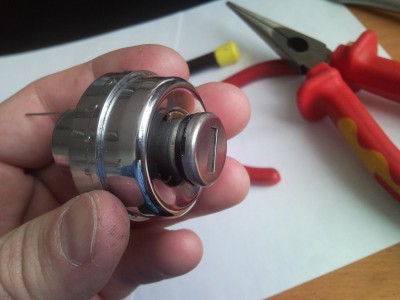

Вот она пошла потихоньку ...
Вот она пошла потихоньку ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 289
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: Фотоотчёт:переборка личины замка багажника - м\б интерес

Сообщение kostik60 »

ещё пару фоток ...
Вложения

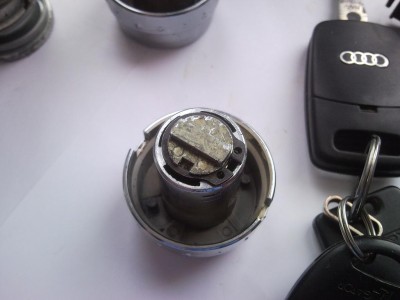

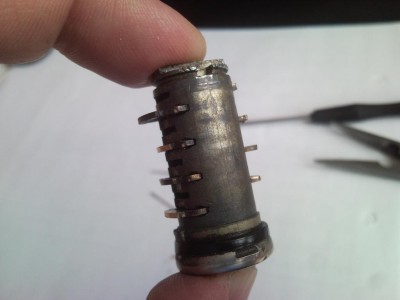

А вот и личина с секретками ...
А вот и личина с секретками ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 289
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: Фотоотчёт:переборка личины замка багажника - м\б интерес

Сообщение kostik60 »

Как вы уже заметили секретки я уже обточил - поэтому они все опустились ...
Вложения
Ключ номер 2 не влезает - секретки не пускают - канавка очень низко ...
Ключ номер 2 не влезает - секретки не пускают - канавка очень низко ...

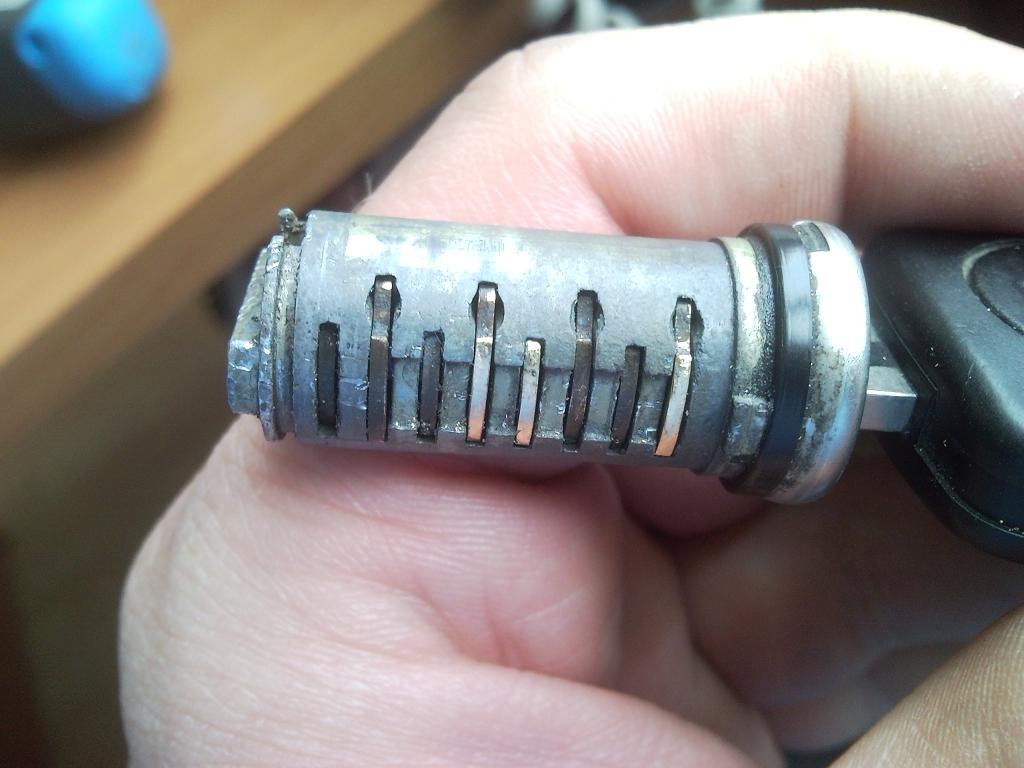

Ключ номер 1 - залез до конца - но секретки все не опустил - на фото уже обточенный вариант ...
Ключ номер 1 - залез до конца - но секретки все не опустил - на фото уже обточенный вариант ...

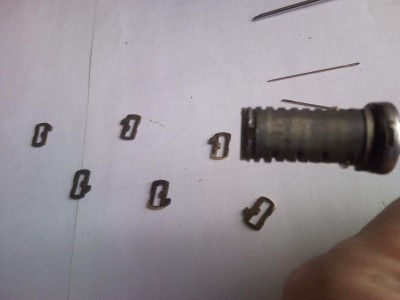

ещё фото секреток из личинки ...
ещё фото секреток из личинки ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 289
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: Фотоотчёт:переборка личины замка багажника - м\б интерес

Сообщение kostik60 »

Далее понятно те секретки которые выступают при вставленном ключе - обтачивает напильником чтобы не выступали ....

Если ключ не влезает чуть чуть можно попробовать поменять местами секретки и тады может влезет - но лучше конечно найти замок в который ключ ваш влезет полностью ...


Всё - собираем в обратном порядке ...
Вложения

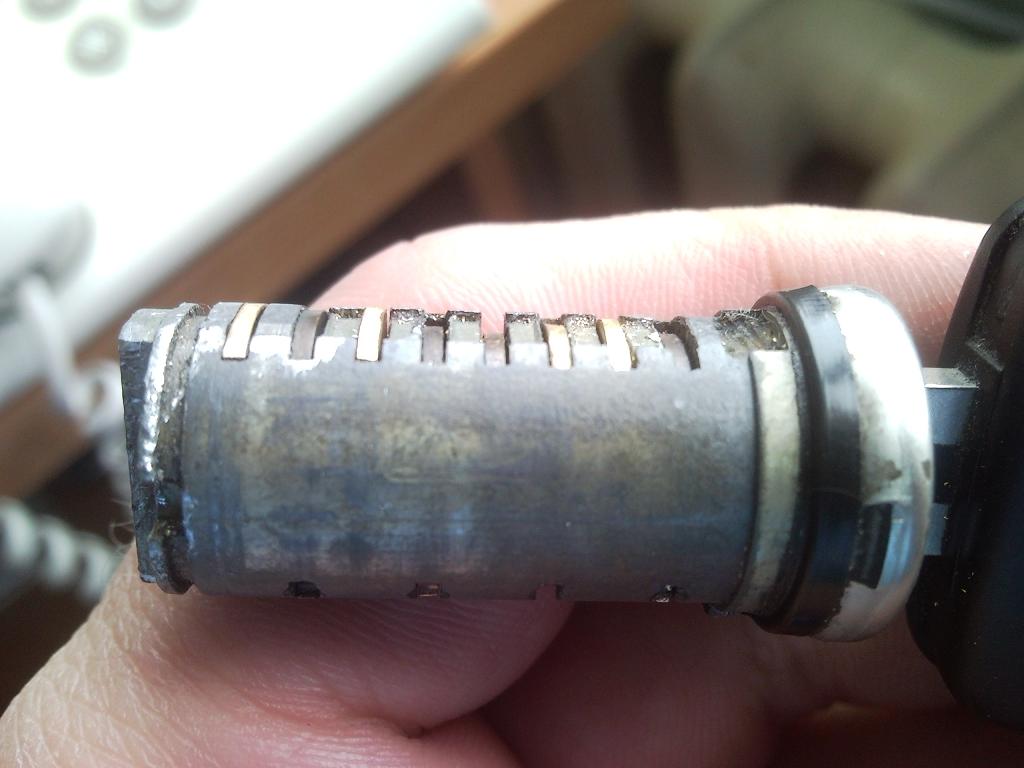

обточенные секретки ...
обточенные секретки ...
ещё один вид ....
ещё один вид ....

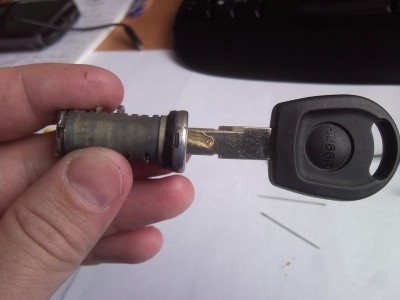

личина с вставленным ключом - легко входит в корпус и поворачивается ...
личина с вставленным ключом - легко входит в корпус и поворачивается ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
Аватара пользователя
alex@prip.ru
Сообщения: 269
Зарегистрирован: Вт ноя 11, 2008 2:50 pm
Репутация: 7
Модель: A8 1998
Мотор: AKJ
Город: Москва
Имя: Леха
Контактная информация:

Re: Фотоотчёт:переборка личины замка багажника - м\б интерес

Сообщение alex@prip.ru »

1thankyou Спасибо за отчет, я столкнулся тоже с этим теперь буду знать что делать.... на морозе не сработал концевик на замке двери (тот что включает лампочки в ногах) так вот я не обратил ест-но внимания на это открыл машину вставил ключ но вспомнил что хотел проверить уровень масла пошел открывать капот.... и в этот момент сигнализация подумав что я открыл машину, но забыл в нее сесть закрыла все двери... и я остался материться на морозе в деревне в 100км. от города 1dontmen8 ну думаю ломать ничего не буду поеду на электричке домой за вторым ключем.... потратил день привез второй ключ нажимаю кнопку ничего не происходит, ну думаю открою ключем ... начал почемуто с багажника вставляю туда ключ (всавляется полностью, но замок не открывает) растроился и открыл дверь 1hurra8 .... взял первый (освобожденный ключ) и попробывал открыть багажник так тоже самое ключ вставляется и тоже не открывает... я думаю от соли и грязи закисла одна или несколько секреток.... почитал отчет и понял что это все можно починить :beer:

PS вставил новые батарейки во второй брелок а он все равно не открывает двери 1pardon76 может забыл код какой так как не пользовались им года четыре 1confuz8 может знает кто что делать ?
Аватара пользователя
SergeZ
Почетный член Клуба
Сообщения: 3520
Зарегистрирован: Пн мар 15, 2010 3:24 pm
Репутация: 90
Модель: A8 1999
Мотор: AQF->AQH
Город: Тула
Имя: Сергей

Re: Фотоотчёт:переборка личины замка багажника - м\б интерес

Сообщение SergeZ »

Читай про привязку ключа, Дима Koryanoff уже в этом году описывал методику.
den5221
Сообщения: 42
Зарегистрирован: Пт мар 18, 2011 11:19 pm
Репутация: 0
Модель: a8 d2 2002гв
Мотор: AUW
Город: минск
Имя: денис

Re: Фотоотчёт:переборка личины замка багажника - м\б интерес

Сообщение den5221 »

единственное но желательно не спиливать напильником а все таки подобрать секретики по размеру. и еще другой ключ может не влазить именно потому что секретики стоят не в том порядке и все
Аватара пользователя
LEV

Ветеран Клуба
Член Клуба
Сообщения: 2083
Зарегистрирован: Чт дек 04, 2008 4:53 pm
Награды: 1
Репутация: 33
Модель: A8 2006
Мотор: ASB 3.0TDI
Город: Всеволожск
Имя: Лева
Откуда: СПБ

Re: Фотоотчёт:переборка личины замка багажника - м\б интерес

Сообщение LEV »

Ювелирная работа :good:
