Салонное зеркало
-
- Реклама
-
alexrae
- Член Клуба
- Сообщения: 6460
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Салонное зеркало
наверное я несколько сумбурно написал - должно быть достаточно 2х проводов, чтобы зеркало работало... все остальные не надо подключать (теоретически )...
- NEOSoftWare
- Член Клуба
- Сообщения: 645
- Зарегистрирован: Пт май 11, 2012 1:25 am
- Репутация: 30
- Модель: A8L 2012
- Мотор: 3.0
- Город: Санкт-Петербург
- Имя: Макс
- Откуда: г.Санкт-Петербург
Re: Салонное зеркало
Красный(4) - +12 всегдаSuomi писал(а):как-то так
1) коричнево-синий I 4) красный
2) коричневый I 5) желтый
3) сине-коричневый I 6) зеленый
Коричневый(2) - земля (-12)
Черно коричневый(3) (у тебя почему то сине-коричневый) - + 12 когда вкл зажигание, пропадает когда включаешь стартер
Зеленый(6) - подтянуть к +12 сразу затемняет зеркало
Желтый(5) - подтянуть к +12 сразу затемняет зеркало
коричнево-синий(1) - подтянуть к +12 зеркало всегда будет светлое (наверно подключается к освещению)
https://www.drive2.ru/r/audi/a8/521999193674351424/
-
alexrae
- Член Клуба
- Сообщения: 6460
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Салонное зеркало
Этот провод по схеме заведен на систему внутреннего освещения, не факт что там все время висит 12В при заведенной машине, может пропадать, когда реле сбрасывает напряжение вместе с подсветкой (но надо схему досмотреть). Что вообщем-то логично - не темнить зеркало когда горит свет в салоне... как и в случае с задней передачиuser210 писал(а):Черно коричневый(3) (у тебя почему то сине-коричневый) - + 12 когда вкл зажигание, пропадает когда включаешь стартер
- NEOSoftWare
- Член Клуба
- Сообщения: 645
- Зарегистрирован: Пт май 11, 2012 1:25 am
- Репутация: 30
- Модель: A8L 2012
- Мотор: 3.0
- Город: Санкт-Петербург
- Имя: Макс
- Откуда: г.Санкт-Петербург
Re: Салонное зеркало
ну если не подать напряжение то зеркало не работаетalexrae писал(а):Этот провод по схеме заведен на систему внутреннего освещения, не факт что там все время висит 12В при заведенной машине, может пропадать, когда реле сбрасывает напряжение вместе с подсветкой (но надо схему досмотреть). Что вообщем-то логично - не темнить зеркало когда горит свет в салоне... как и в случае с задней передачиuser210 писал(а):Черно коричневый(3) (у тебя почему то сине-коричневый) - + 12 когда вкл зажигание, пропадает когда включаешь стартер
https://www.drive2.ru/r/audi/a8/521999193674351424/
- Progres
- Сообщения: 97
- Зарегистрирован: Пт фев 03, 2012 8:53 am
- Репутация: 2
- Модель: Audi V8 1993 г.
- Мотор: AKH 1998 год АКПП
- Город: Кубинка
- Имя: Александр
Re: Салонное зеркало

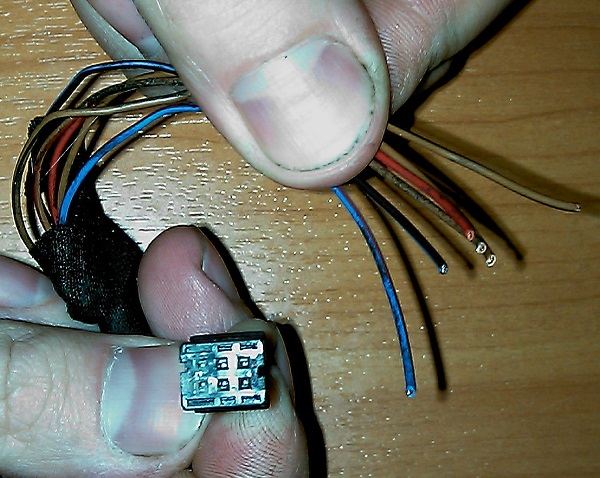

Вот ответная часть разьема для подключения к зеркалу заднего вида,но цвета немного другие. Схему срисую с живой проводки,на днях.
- Вложения
-
- IMAG1717.jpg (129.43 КБ) 404 просмотра
