Проводка для задних сидений с подкачкой спины

Чт сен 18, 2008 9:51 pm

После пожара поменял занее сидение и спинку (Recaro) было обычное (датчики присутствия и поковые аэрбэги) стало дополнительно с электрорегулировкой подголовников и подкачкой спины и ещё под сидением под каждой стороной механические устройства в виде пластин, которые замыкают маленькое реле при минимальном касании сидения, типа по смыслу, как датчик присутствия, соответственно появились дополнительные провода. Кто бы подсказал что и куда и нового должно идти, и еще нигде не могу найти информацию про эти реле присутствия (не путать с сенсорными матами присутствия)? (на спинке дополнительно появился большой синий круглый разъем папа 3 провода кр.бел.,кр.черн.,кр.бел. толстый; на сидении - справа большой красный круглый папа 4 провода черн.бел.,черн.жел.,кор.черн.,кор.син., а слева такой же зеленый)
заранее благодарен за ответ

Чт сен 18, 2008 10:02 pm

Это датчик присутствия для подогрева сидений.

Чт сен 18, 2008 10:06 pm

Т.е. теоретически эти сидения с подогревом? но на той машине с которой снимал регуляторов подогрева на центральном тонеле сзади по-моему не было

Чт сен 18, 2008 10:08 pm

Да и кстати откуда рисуночек с релюхами ?

Чт сен 18, 2008 10:17 pm

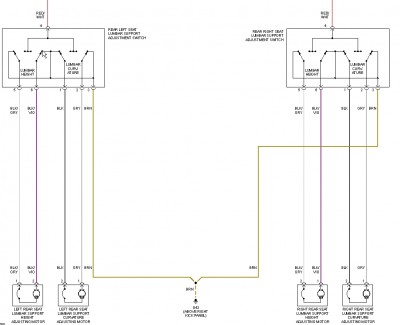

Схема проводки регулировок заднего сиденья.

Чт сен 18, 2008 10:19 pm

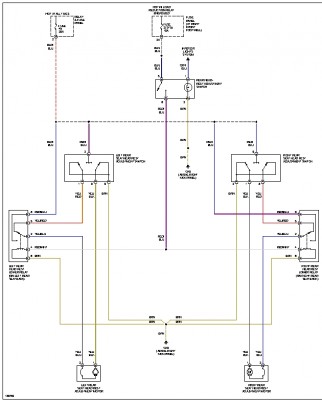

Схема задних электроподголовников

Чт сен 18, 2008 10:20 pm

kostik60 писал(а):Да и кстати откуда рисуночек с релюхами ?

Из ЕТКА.

Чт сен 18, 2008 10:23 pm

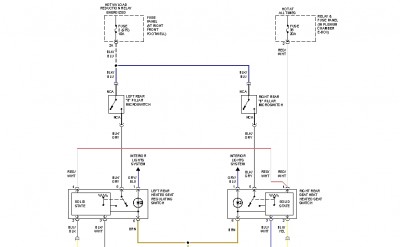

Подогрев:

Чт сен 18, 2008 10:24 pm

Теперь по схемам сам разберешься...

Чт сен 18, 2008 10:36 pm

Спасибо завтра попробую

Пт сен 19, 2008 11:58 am

Да судя по клеммам и расцветке проводов подогрев конкретно есть. надо только кнопки регулировки достать и еще там две релюхи по схеме на конце висят - интересно они теже самые что и для переда или другие ?

Вт окт 07, 2008 9:31 am

ну что ты всё подключил? самого теперь подобное шаманство интересует

Вт окт 07, 2008 9:53 am

kostik60 писал(а):Да судя по клеммам и расцветке проводов подогрев конкретно есть. надо только кнопки регулировки достать и еще там две релюхи по схеме на конце висят - интересно они теже самые что и для переда или другие ?

А спереди релюх нет...

Чт окт 09, 2008 7:03 pm

Сидухами еще не занимался - пока кузов не заварю салон не собрать. Как соберу обязалово напишу

Пт окт 10, 2008 6:55 am

Я на Д2 при перешивке салона в задний диван попогрев Емеля поставил и регуляторы в штатные места поставил - бюджетно и эстетично

Сб окт 18, 2008 9:15 pm

схемки не совсем понятные.

может кто подскажет по распиновке разъёмов? что и куда?

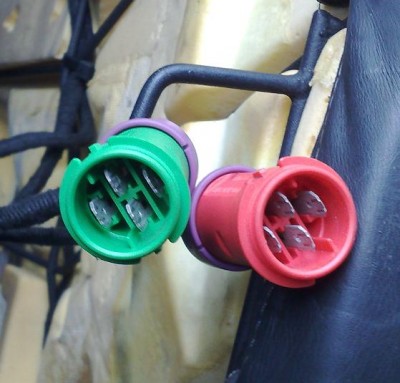

появились следующие незадействованные разъёмы

Сб окт 18, 2008 9:38 pm

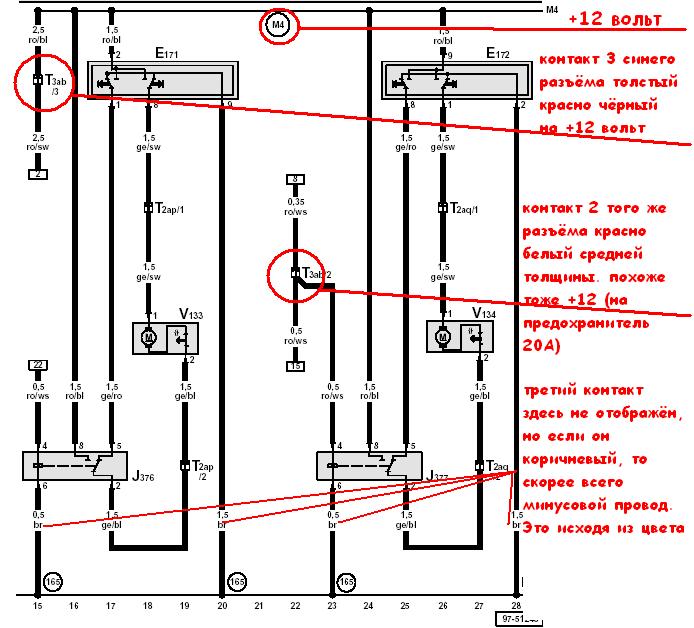

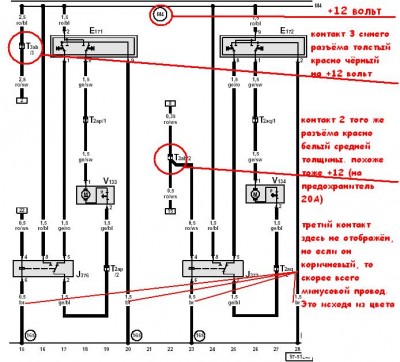

нашёл данные по синему разъёму, это похоже управление подголовниками. сейчас ещё постараюсь дальше посмотреть

Сб окт 18, 2008 10:24 pm

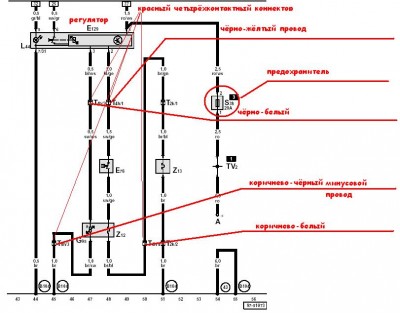

а это собственно красный четырёхконтактный коннектор, выкладываю схему. зелёный имеет аналогичную схему подключения так что выкладывать не буду. так что четырёхконтактные зелёный и красный это исключительно подогревы

Сб окт 18, 2008 10:26 pm

остался красный, выходит он на подвод питания к управлению подкачкой?

Вс окт 19, 2008 12:09 pm

Alcogol писал(а):остался красный, выходит он на подвод питания к управлению подкачкой?

У меня подкачки нет, а вот четырехконтактные разьемы есть, похоже и датчик присутствия и терморезистор прямо через них выведены...
А из спинки у меня круглые двухконтактные разьемы идут

Вс окт 19, 2008 7:12 pm

кстати, датчики присутствия для аирбэга на новых сидухах не нашёл. на старых такой маленький чёрный двухконтактный разъём, отключил его и не пойму где на новых. VAG COM показывает что они не работают. Больше по аирбэгам ошибок нет. Так вот, датчики присутствия для попогрева работают только для попогрева, они и идут в разрыв провода попогрева как я понял. потому как тестером прозванивал контакты этих четырёхконтактных фишек и когда руками нажимал на ту саму пластину, которая замыкала цепь попогрева, на тестере появлялось сопротивление похожее на сопротивление термоэлемента.

Пн окт 20, 2008 8:03 am

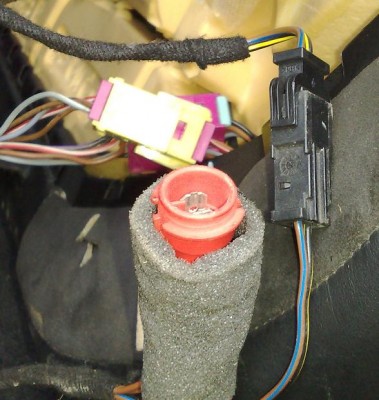

и до сих пор остро стоит вопрос о красной двухконтактной фишке на последней фотографии. может я парную конечно и упустил, но даже так понять не могу к чему она. по эльзе что-то не очень понятно

Пн окт 20, 2008 8:31 am

Alcogol писал(а):кстати, датчики присутствия для аирбэга на новых сидухах не нашёл. на старых такой маленький чёрный двухконтактный разъём, отключил его и не пойму где на новых.

У меня есть черные двухконтактные

Alcogol писал(а):Так вот, датчики присутствия для попогрева работают только для попогрева

Ну это и по схеме видно

Пн окт 20, 2008 11:02 am

Я немножечко в тупике.
Короче как будет время снова демонтирую задний диван и попробую посмотреть провода и с тестером полазить что и как.
Может ответ выплывет сам.

Пн окт 20, 2008 11:08 am

Может, красная фишка - это датчик присутствия для подушек?
