Пришли компоненты на новую сборку стопов...
И хотя отдельных 16-ти гранных отражателей было заказано и пришло 300 штук - ставить их не буду..
В новом и конечном изделии тактика будет другой: отдельные диоды на единой плате (каждый со своей линзой).
Всё делается потому, что отражатели очень громоздкие и между ними остаётся много места неиспользуемого, к тому-же , внутренние стопы имеют малую толщину на противоположной стороне заднего хода - туда отражатели просто не вставить...
И хотя отдельных 16-ти гранных отражателей было заказано и пришло 300 штук - ставить их не буду..
В новом и конечном изделии тактика будет другой: отдельные диоды на единой плате (каждый со своей линзой).
Всё делается потому, что отражатели очень громоздкие и между ними остаётся много места неиспользуемого, к тому-же , внутренние стопы имеют малую толщину на противоположной стороне заднего хода - туда отражатели просто не вставить...
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Светодиодные стопы на D2
На данный момент разрезаны стопы с левой стороны , изготовлены шаблоны и вырезаны сами платы...
-
volodei
- Член Клуба
- Сообщения: 3965
- Зарегистрирован: Сб апр 14, 2012 8:18 pm
- Награды: 1
- Репутация: 64
- Модель: A8/D3/Q
- Мотор: ВFM
- Город: Ростов-на-Дону
- Имя: Владимир
- Откуда: Россия
- Контактная информация:
Re: Светодиодные стопы на D2
Обожаю такие темы.
Коля, ждем с нетерпением результатов.
Коля, ждем с нетерпением результатов.
"Ребята давайте жить дружно!" С уважением, volodei!
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Светодиодные стопы на D2
начну по чуть-чуть...
- Вложения
-
- всё готово к бою... Плата уже обрезана по шаблону...
- фото кэнон 168.jpg (236.55 КБ) 673 просмотра
-
- монтажная плата. с обратной стороны такая-же...
- фото кэнон 169.jpg (236.25 КБ) 673 просмотра
-
- Внутренний левый стоп . Разрезанный.
- фото кэнон 170.jpg (219.07 КБ) 673 просмотра
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Светодиодные стопы на D2
дальше.
- Вложения
-
- ближний светодиодик видим ещё без пресональной линзы ...
- фото кэнон 171.jpg (193.35 КБ) 673 просмотра
-

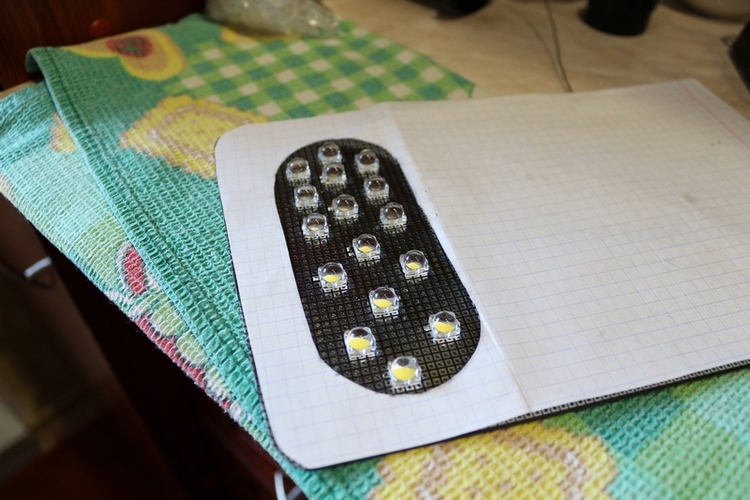

- прикинем шаблончик и немного переделаем...
- фото кэнон 172.jpg (186.93 КБ) 673 просмотра
Последний раз редактировалось Николай II Вс фев 17, 2013 8:54 pm, всего редактировалось 1 раз.
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Светодиодные стопы на D2
дальше
- Вложения
-
- немного под другим углом... Отражает вспышку...
- фото кэнон 174.jpg (215.47 КБ) 671 просмотр
-

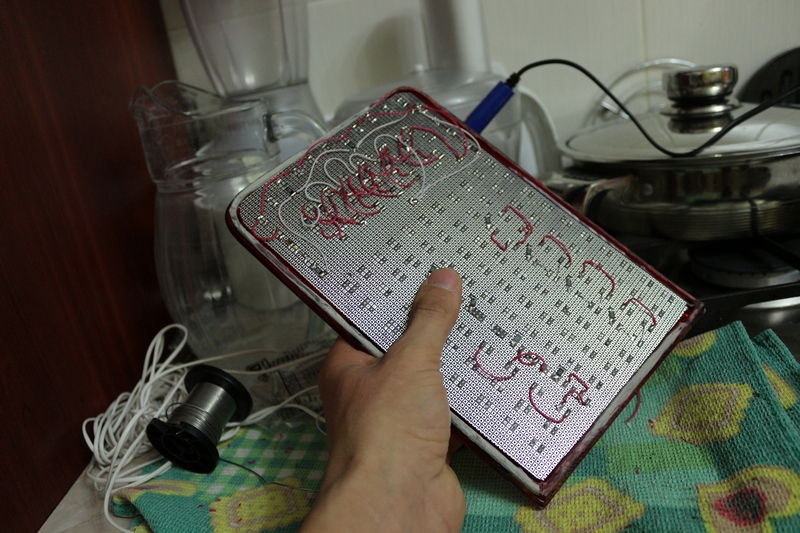

- начало с обратной стороны...
- фото кэнон 175.jpg (194.95 КБ) 671 просмотр
-
- так будет сидеть платка внутри стопа...
- фото кэнон 177.jpg (238.05 КБ) 671 просмотр
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Светодиодные стопы на D2
и ещё немного сегодня...
Извините, что на фонаре плёночка, но много работы с ней, постоянно примеряю - не хочу пошкарябать...
Извините, что на фонаре плёночка, но много работы с ней, постоянно примеряю - не хочу пошкарябать...
- Вложения
-

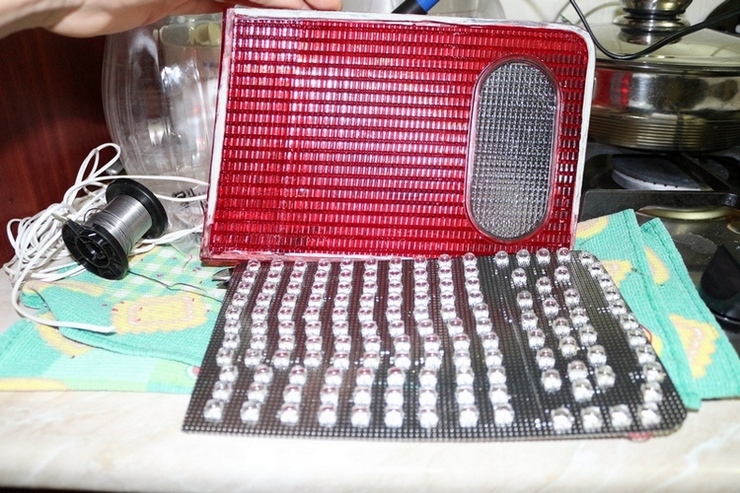

- плата и стоп... Скоро будут одним целым... сдвиг диодов сделан специально, т.к. грани стопа имеют небольшой наклон... ЧУДО - вокруг секции з.х. противотуманка теперь будет!!! Включение отдельное!!! Стоп заполнен полностью!!!!!!
- фото кэнон 176.jpg (250.61 КБ) 667 просмотров
-

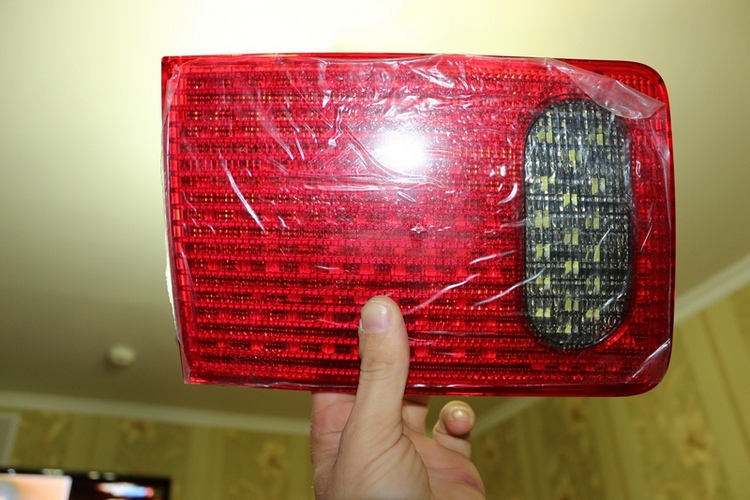

- в секции заднего хода светодиоды с линзами немного проглядывают...
- фото кэнон 178.jpg (200.45 КБ) 667 просмотров
-

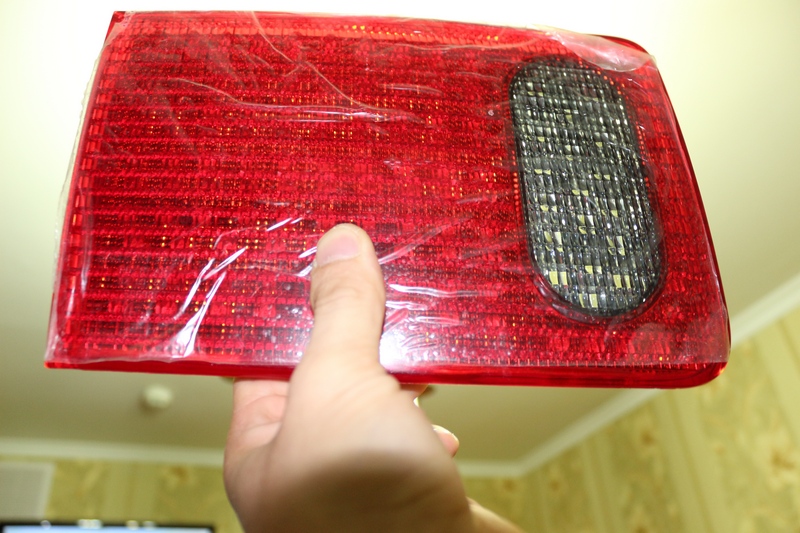

- фото стопа с платой внутри под углом...
- фото кэнон 179.jpg (233.36 КБ) 667 просмотров
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Светодиодные стопы на D2
За ночь допаяю внутренний и включу в режиме испытаний при напряжении 15В на 48 часов...
Так что если какой диод с браком - легко перепаяем перед сборкой окончательной...
Нынешней идеей даже сам доволен... Вообщем, включу - сфоткаю и выложу.
Так что если какой диод с браком - легко перепаяем перед сборкой окончательной...
Нынешней идеей даже сам доволен... Вообщем, включу - сфоткаю и выложу.
-
babtist
- Почетный член Клуба
- Сообщения: 3441
- Зарегистрирован: Сб окт 23, 2010 2:27 am
- Репутация: 38
- Модель: ...
- Мотор: ...
- Город: Орёл
- Имя: Павел
Re: Светодиодные стопы на D2
Должно красиво быть!
Потом фото и видео со всех ракурсов!
Потом фото и видео со всех ракурсов!Береги свою долбанутость...
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Светодиодные стопы на D2

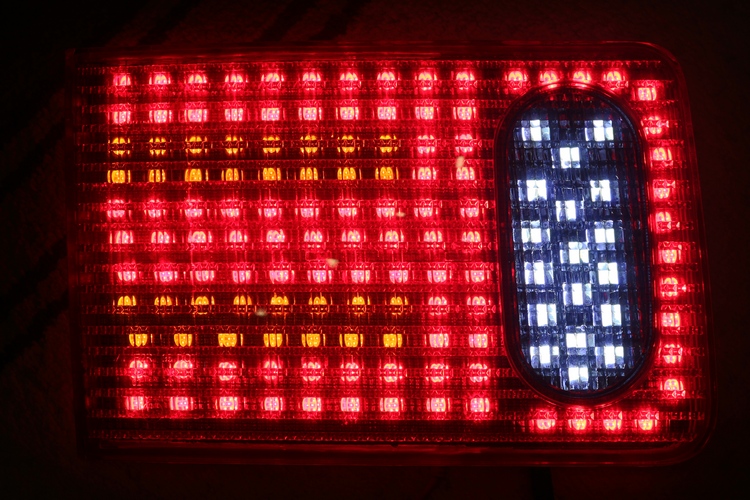

вот включил секцию заднего хода, противотуманки и поворота...
В лоб - фотик тухнет... Слишком ярко...
В лоб - фотик тухнет... Слишком ярко...
- Вложения
-
- под углом...
- фото кэнон 170.jpg (198.37 КБ) 645 просмотров
-
- "морда лица" ...
- фото кэнон 171.jpg (194.69 КБ) 645 просмотров
-
pillau39
- Почетный член Клуба
- Сообщения: 2762
- Зарегистрирован: Пт авг 10, 2012 11:35 pm
- Репутация: 61
- Модель: Audi A8 2001
- Мотор: AKF 3,3 TDI
- Город: Калининград
- Имя: Дмитрий
- Откуда: Борисов
Re: Светодиодные стопы на D2
Николай, тюнинг супер!
Внимательно слежу за темой. Решил высказаться.
Всё здорово! Особенно когда делаешь своими руками и так, как нравится самому. И пофиг на всю критику (и даже похвалу ) потому, что, мне кажется, получаешь от этого огромное удовольствие!
Успехов в делах, удачи на дорогах.
Внимательно слежу за темой. Решил высказаться.
Всё здорово! Особенно когда делаешь своими руками и так, как нравится самому. И пофиг на всю критику (и даже похвалу
) потому, что, мне кажется, получаешь от этого огромное удовольствие! Успехов в делах, удачи на дорогах.
Гараж - мой дом второй!
(Хотя жена утверждает обратное!)
(Хотя жена утверждает обратное!)
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Светодиодные стопы на D2
Да, я такой, мазохист... Одних перемычек надо около 3000 штук... Замучался уже концы залуживать...pillau39 писал(а):получаешь от этого огромное удовольствие
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Светодиодные стопы на D2
продолжу немного...
- Вложения
-
- фото кэнон 174.jpg (118.48 КБ) 616 просмотров
-
- фото кэнон 175.jpg (191.51 КБ) 616 просмотров
-
- Желтые - две секции поворота...
- фото кэнон 176.jpg (245.1 КБ) 616 просмотров
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Светодиодные стопы на D2
дальше.
- Вложения
-
- Разрезал крайний левый и сделал по шаблону платку.
- фото кэнон 177.jpg (236.19 КБ) 614 просмотров
-
- фото кэнон 178.jpg (200.38 КБ) 614 просмотров
-
- платка под стёклышком.
- фото кэнон 179.jpg (213.53 КБ) 614 просмотров
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Светодиодные стопы на D2
и последние на сегодня.
- Вложения
-
- Вуаля, а платка-то ГИБКАЯ и легко принимает профиль нашего стопа...
- фото кэнон 180.jpg (174.09 КБ) 614 просмотров
-

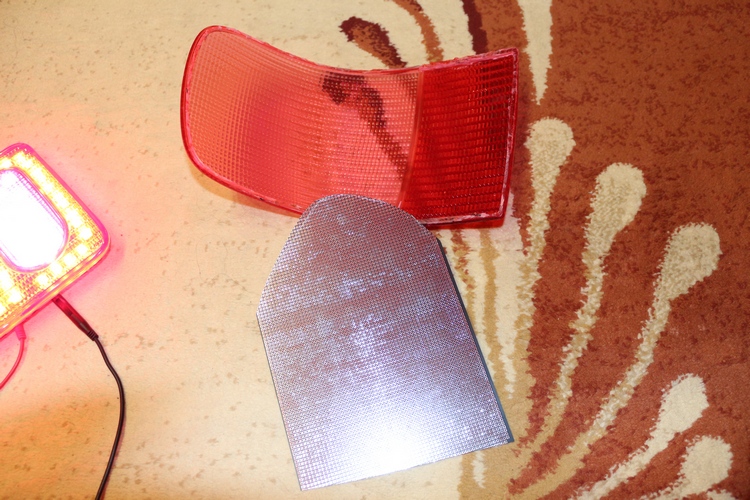

- приложил основание разрезанное...
- фото кэнон 181.jpg (168.01 КБ) 614 просмотров
-

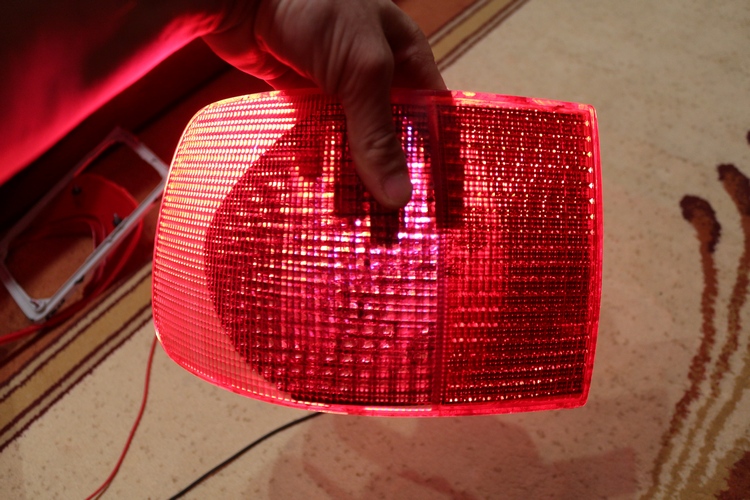

- Боковушка на просвет от света внутряшки...
- фото кэнон 182.jpg (177.79 КБ) 614 просмотров
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Светодиодные стопы на D2
Сам не ожидал такого эффекта... Завтра постараюсь допаять наружку...

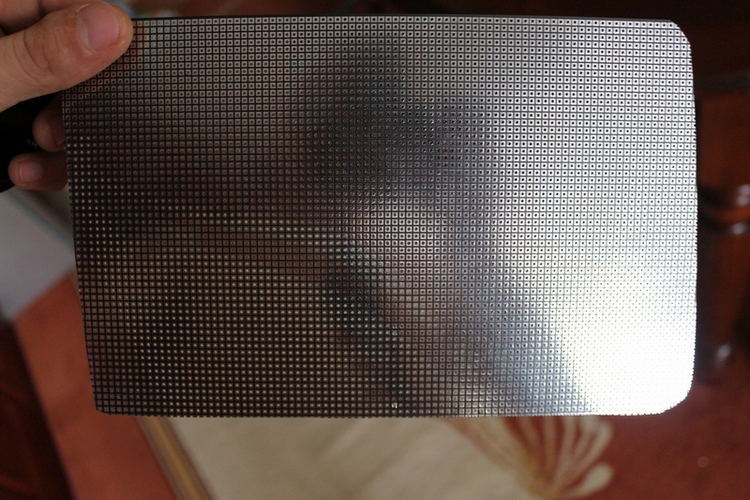

Важнейшие компоненты данного проекта - металлизированная монтажная плата толщиной 0,3 мм(587 руб за плату 150х250 мм - дилерская цена) , которую можно изогнуть немного и линзы для светодиодов SMD5450 , монтируемые на светодиоды защёлкиванием ( держатся за счёт трения очень хорошо)...
Линзы брал самые дешевые по 9 рублей за штучку (дилерская цена)...
Важнейшие компоненты данного проекта - металлизированная монтажная плата толщиной 0,3 мм(587 руб за плату 150х250 мм - дилерская цена) , которую можно изогнуть немного и линзы для светодиодов SMD5450 , монтируемые на светодиоды защёлкиванием ( держатся за счёт трения очень хорошо)...
Линзы брал самые дешевые по 9 рублей за штучку (дилерская цена)...
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Светодиодные стопы на D2
Итого на внутренний стоп ушло :
1. Белых светодиодов - 18 шт
2. Жёлтых светодиодов - 31 шт
3. Красных светодиодов - 94 шт
4. Линза для диодов прозрачная- 153 шт
5. Сопротивление SMD 150 Ом 1Вт - 22 шт
6. Плата Монтажная - 1 шт
7. Провод многожильный монтажный - 5м
1. Белых светодиодов - 18 шт
2. Жёлтых светодиодов - 31 шт
3. Красных светодиодов - 94 шт
4. Линза для диодов прозрачная- 153 шт
5. Сопротивление SMD 150 Ом 1Вт - 22 шт
6. Плата Монтажная - 1 шт
7. Провод многожильный монтажный - 5м
