Установка билинз на Д2 без колхоза.

[SergeZ]

Представляю свой вариант установки билинз в фару Д2.

Основной мыслью было отсутствие какого либо колхоза. Ибо не люблю я его. Поэтому долгое время я собирал билинзы (первый комплект продал, второй комплект от Д3 в наличии лежал года два, третий комплект был куплен в августе 13 года).

Итак, начинаем. Снятие фары и разбор корпуса описывать нет смысла – много раз описано на форуме и достаточно логично.

Приносим домой, благо что свободных комнат много…

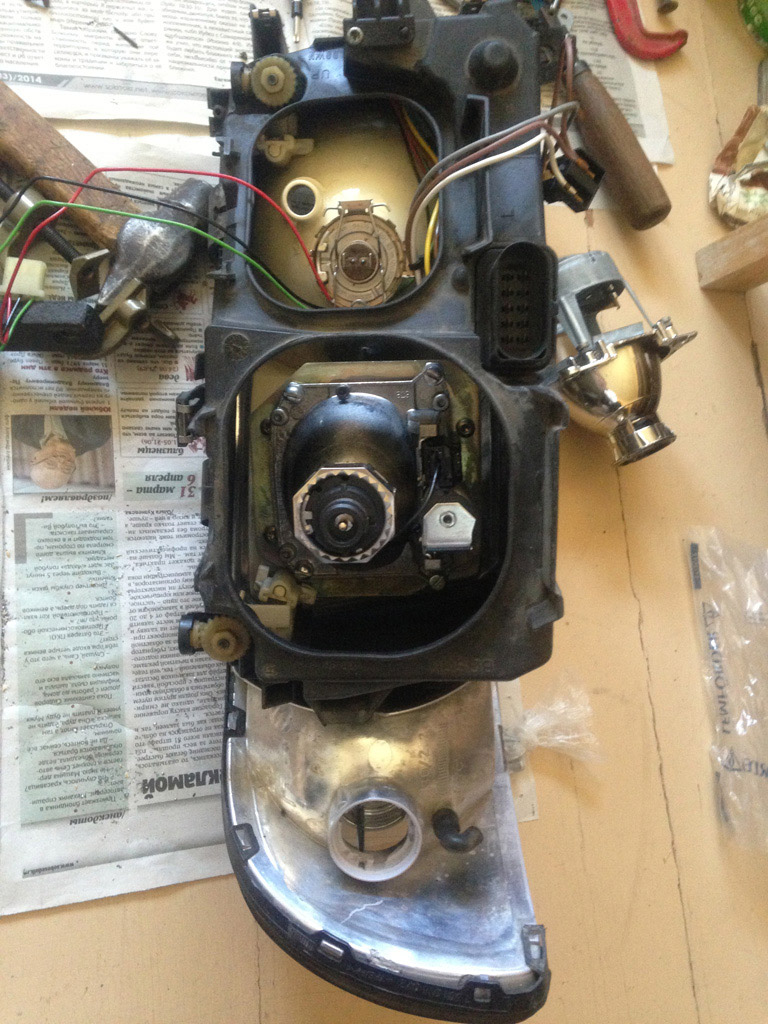

Начинаем разбирать. На фото помимо всего прочего виден почти полный "боекомплект" линз.


[SergeZ]

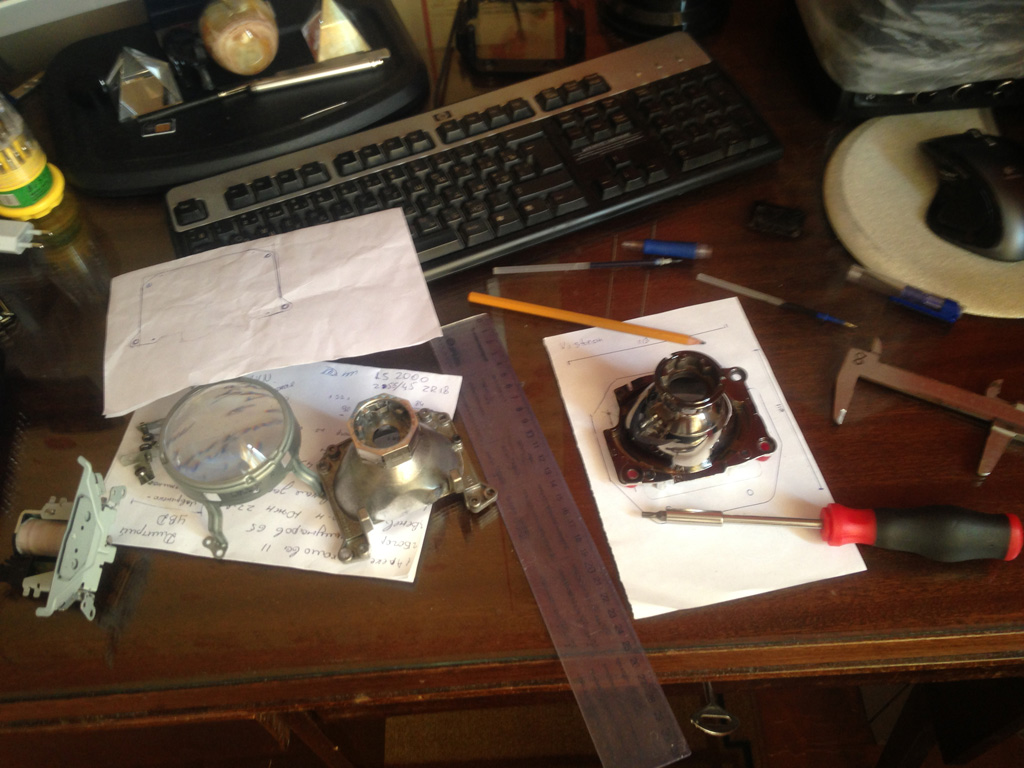

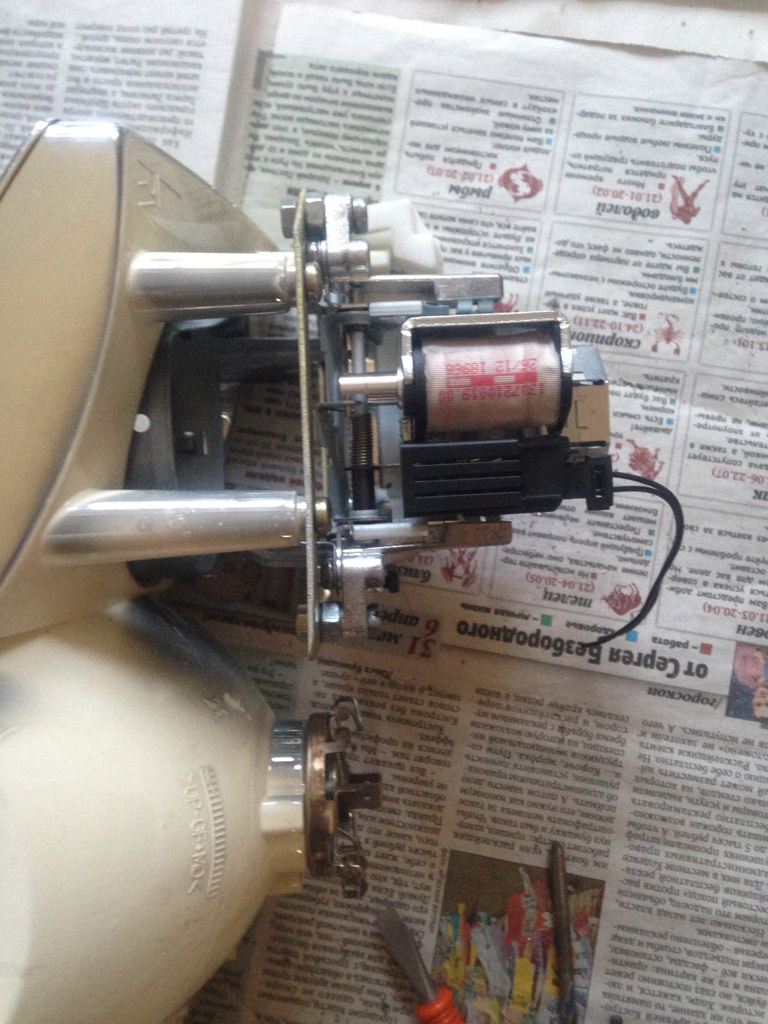

Разбираем полностью сами линзы и с мыслями не допустить колхоза начинаем конструировать.

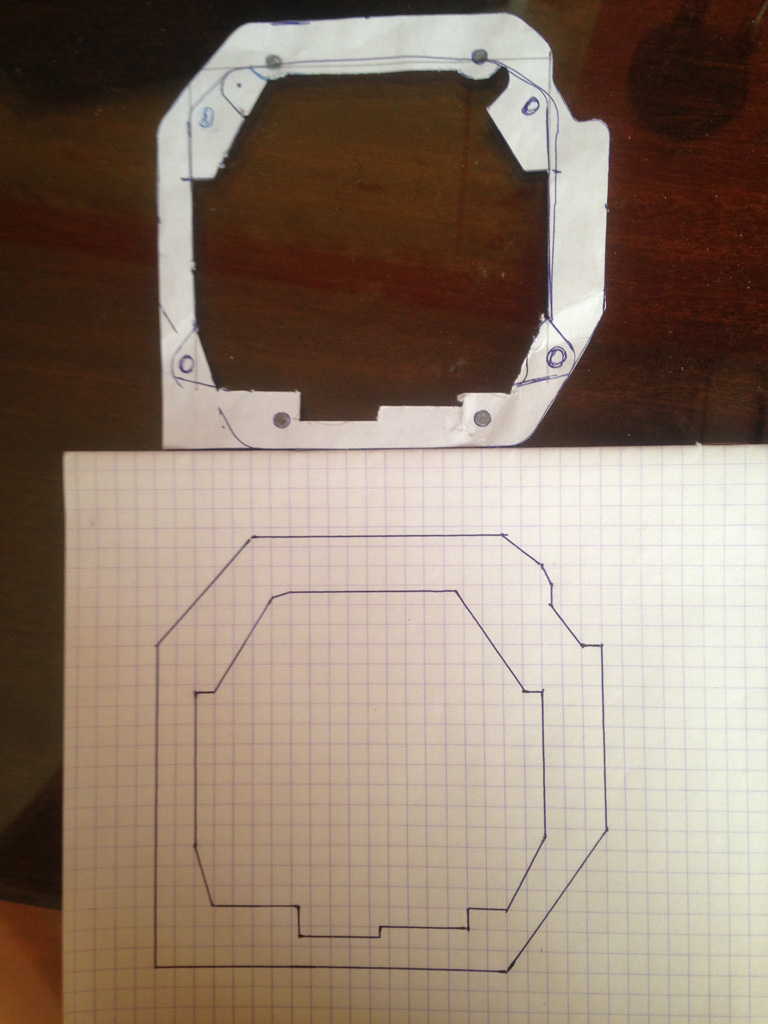

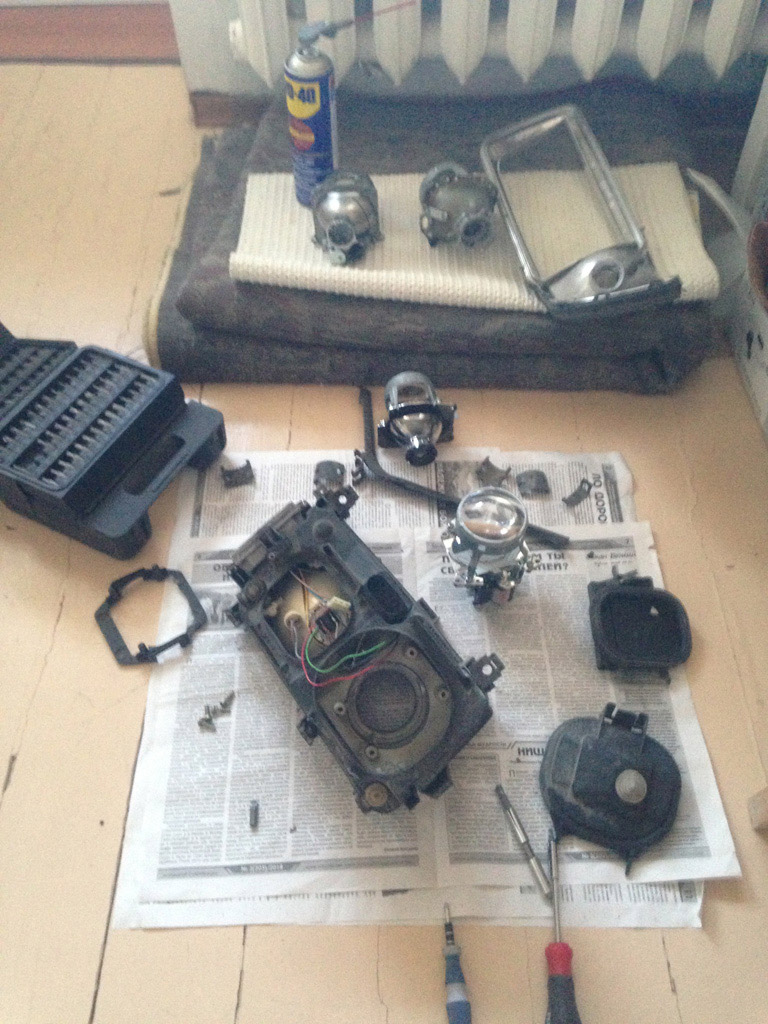

Маленькое отступление. На первом фото, слева от фары, видно переходную рамку. Эта рамка крепится к корпусу отражателя фары и к этой рамке крепится оригинальная линза. По моему замыслу, надо было сделать новую переходную рамку. Было множество вариантов, в конце концов в бумаге родился один из них.



[SergeZ]

Честно скажу, это вариант не внушал мне оптимизма и вообще не нравился. Поэтому я вырезал на пробу несколько прикидочных вариантов из бумаги и перенес их на текстолит. Фото этих вариантов не сохранились. Но, в результате проб, первоначальная рамка была немного скорректирована и родился чертеж окончательного изделия.
Зачем я пробовал несколько вариантов с металлом. Ни один из них не устроил, поэтому я нашел выход на нашу все еще живую оборонку с хорошим металлом и лазерной резкой.

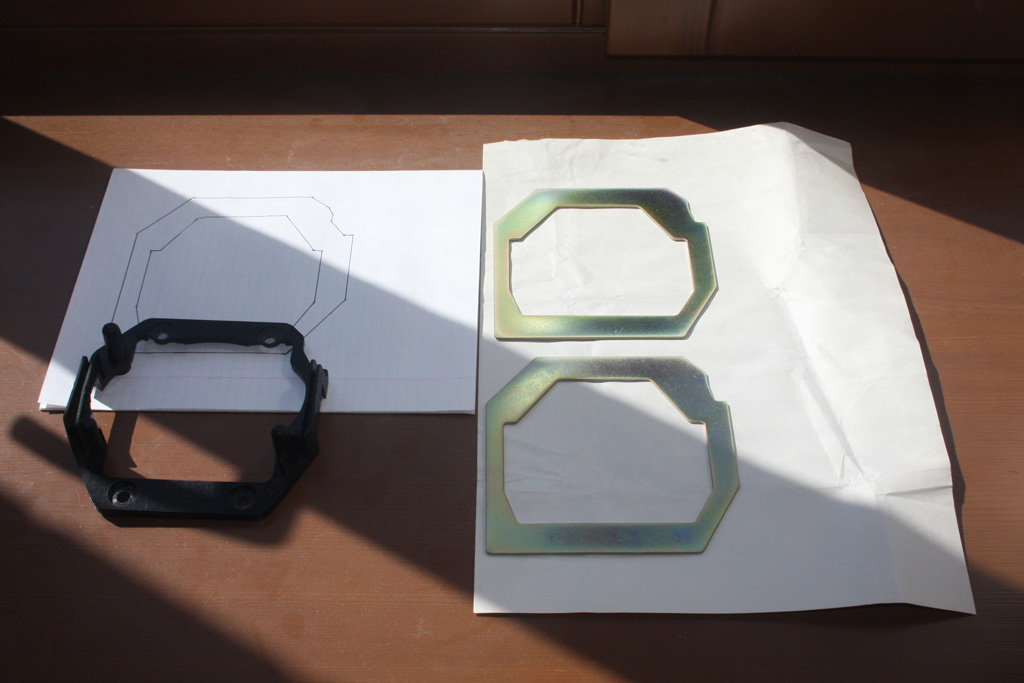

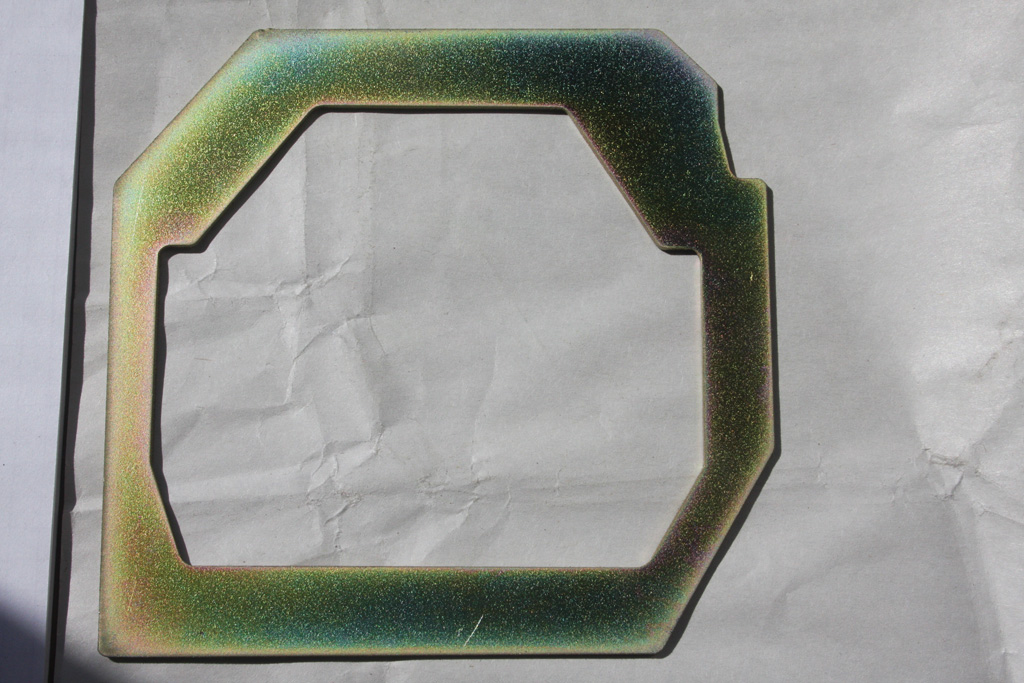

Через полторы недели у меня в руках были заготовки пластин. По недоразумению их после изготовления покрыли каким-то блестящим составом, который защищал от ржавчины, солнечной радиации и обещал не гнить очень много лет.

[SergeZ]

К сожалению, заготовку предстояло еще подгонять, т.к. отверстия я решил сверлить по месту.
Для лучшей подгонки я отсоединил линзу и работал только с корпусом отражателя.

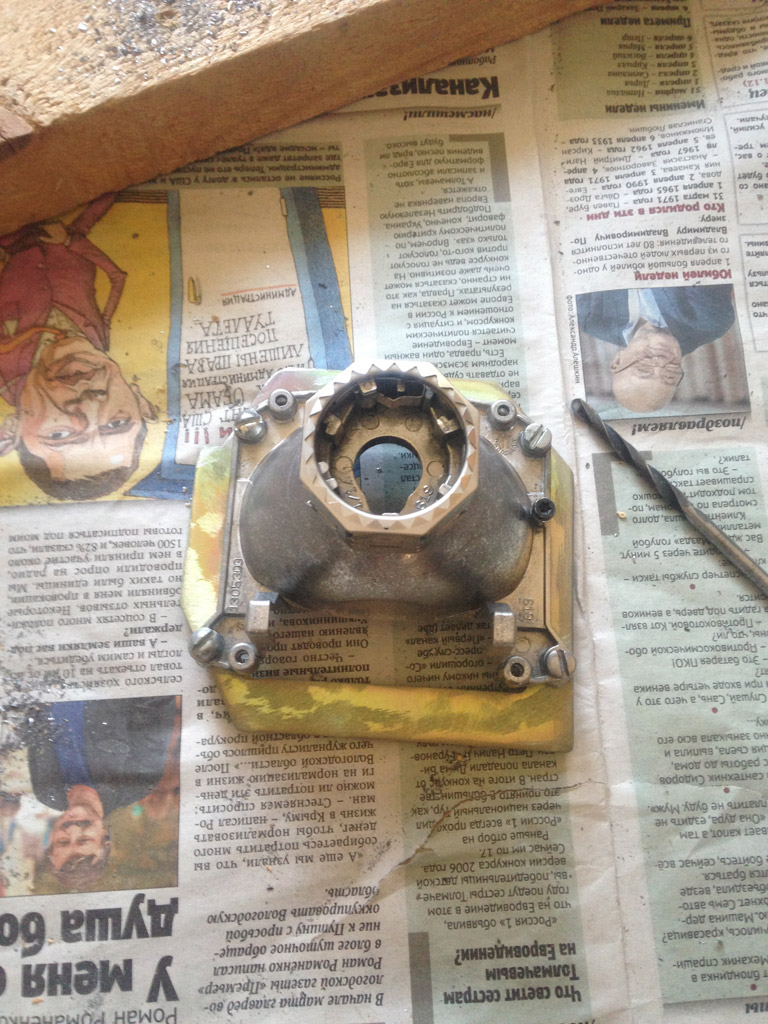

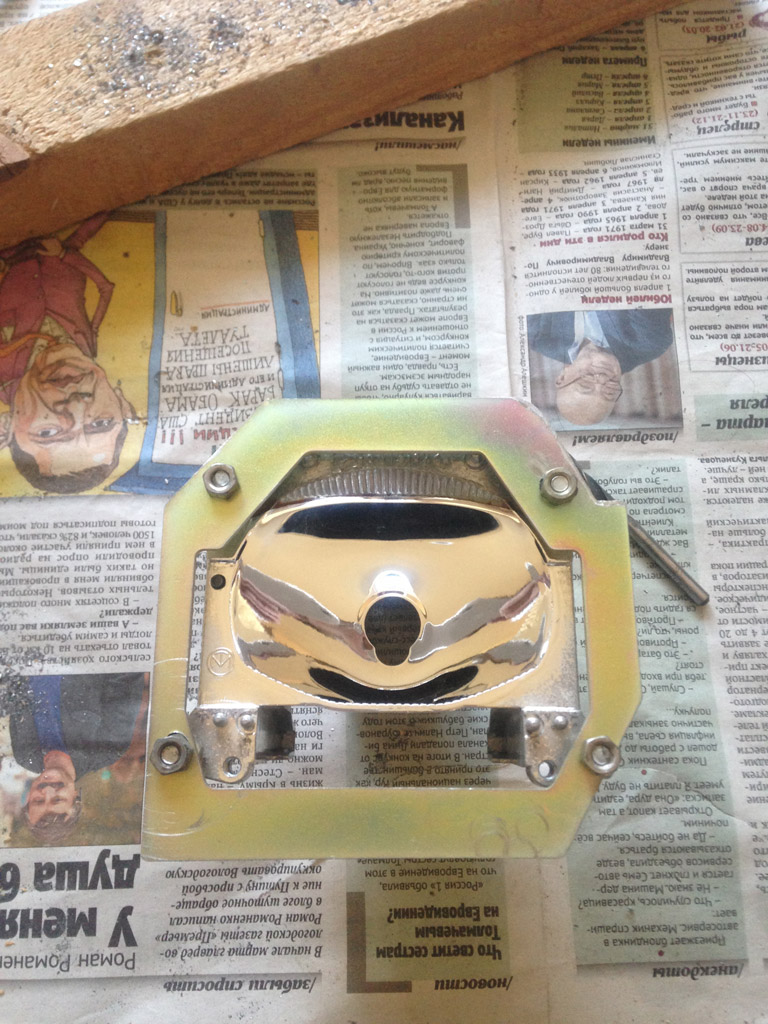

В результате конечно немного накосячил и отверстия пришлось чуть растачивать. В результате получилось вот что




[SergeZ]

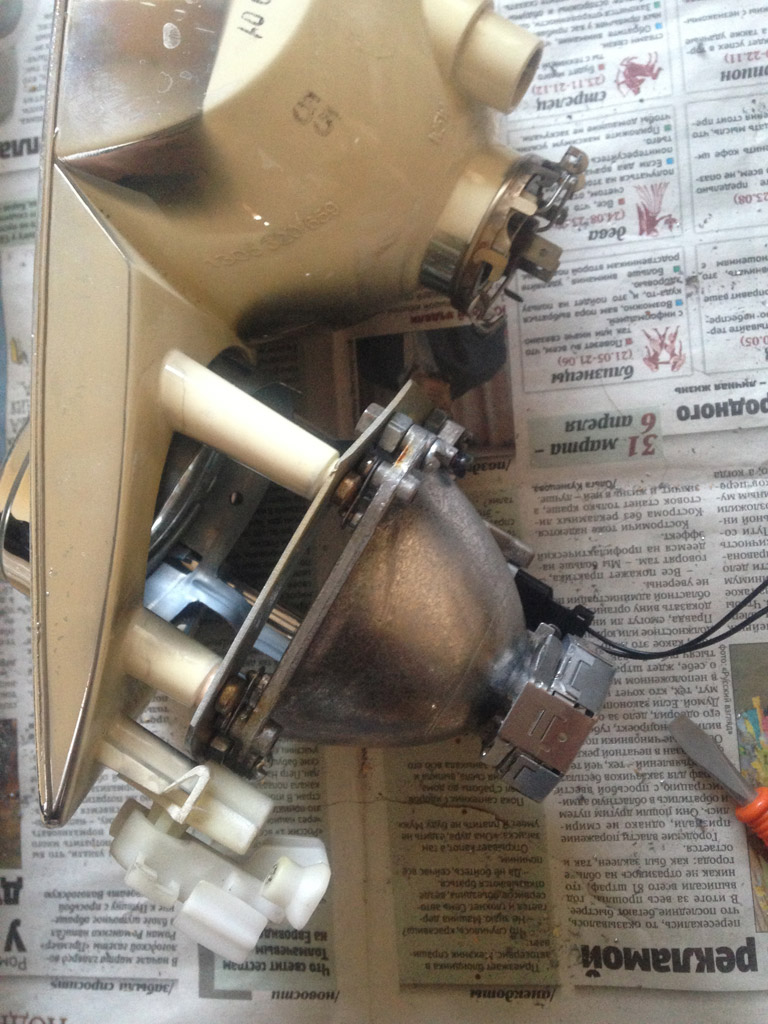

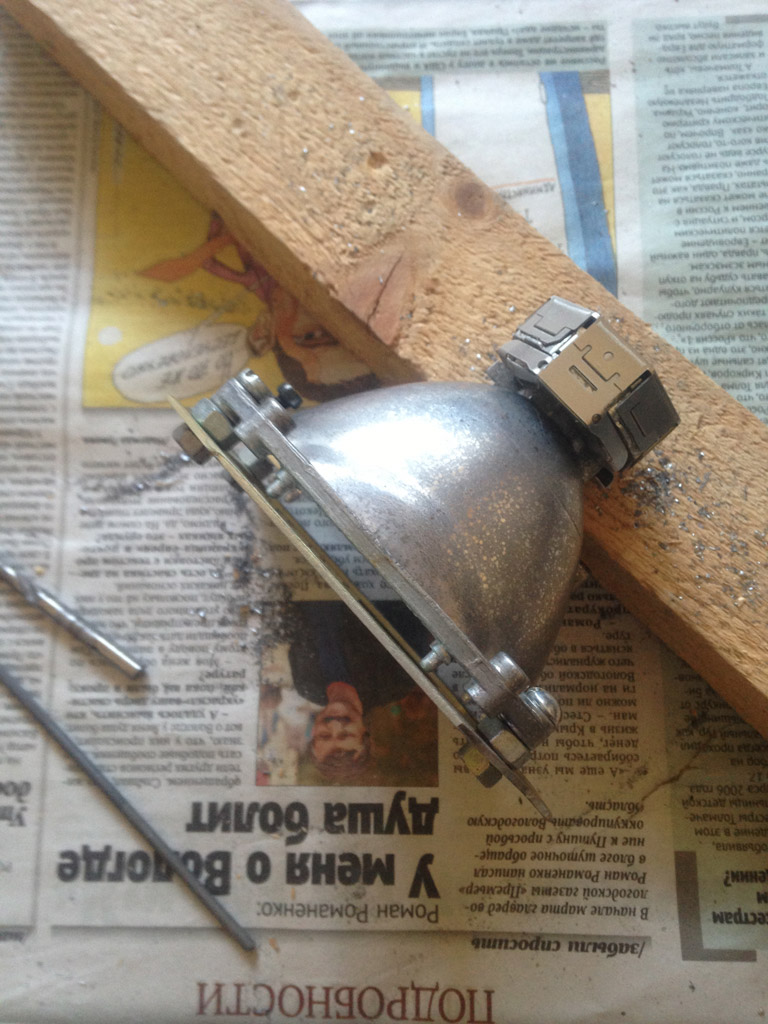

На последнем фото видно, что отражатель крепится к пластине через проставки (использовал обычные гайки М6). Это необходимо для того, чтобы оставить место для болтов крепления линзы. Вырез под них в этом металле в домашних условиях в разумные сроки было сделать нереально.

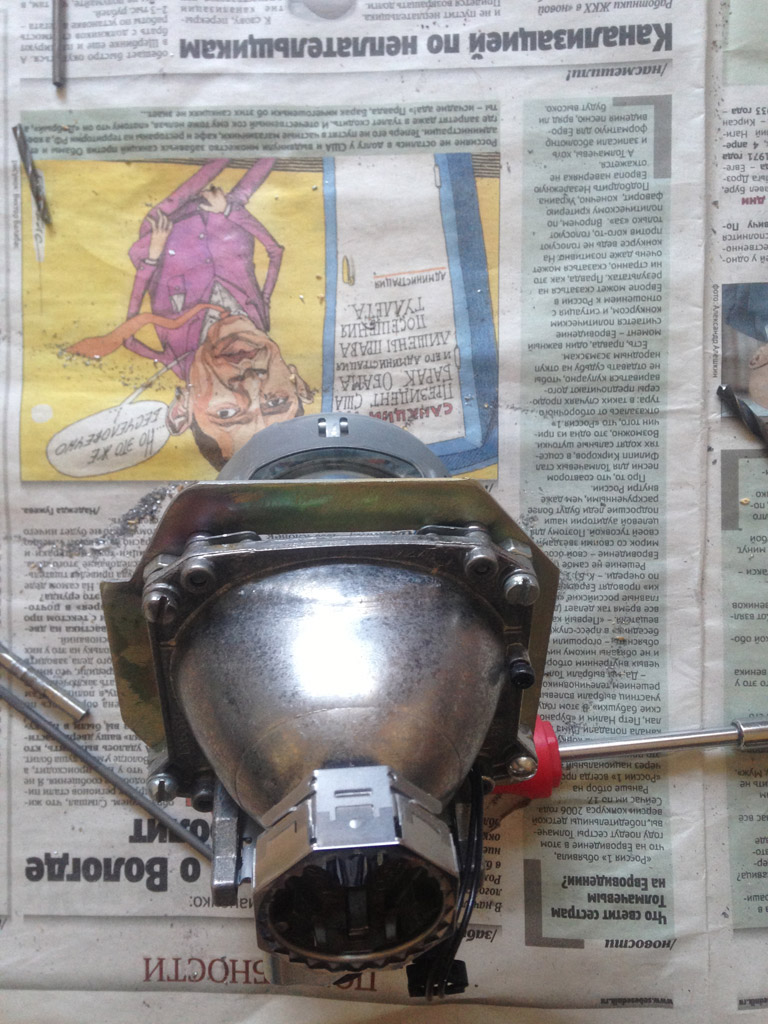

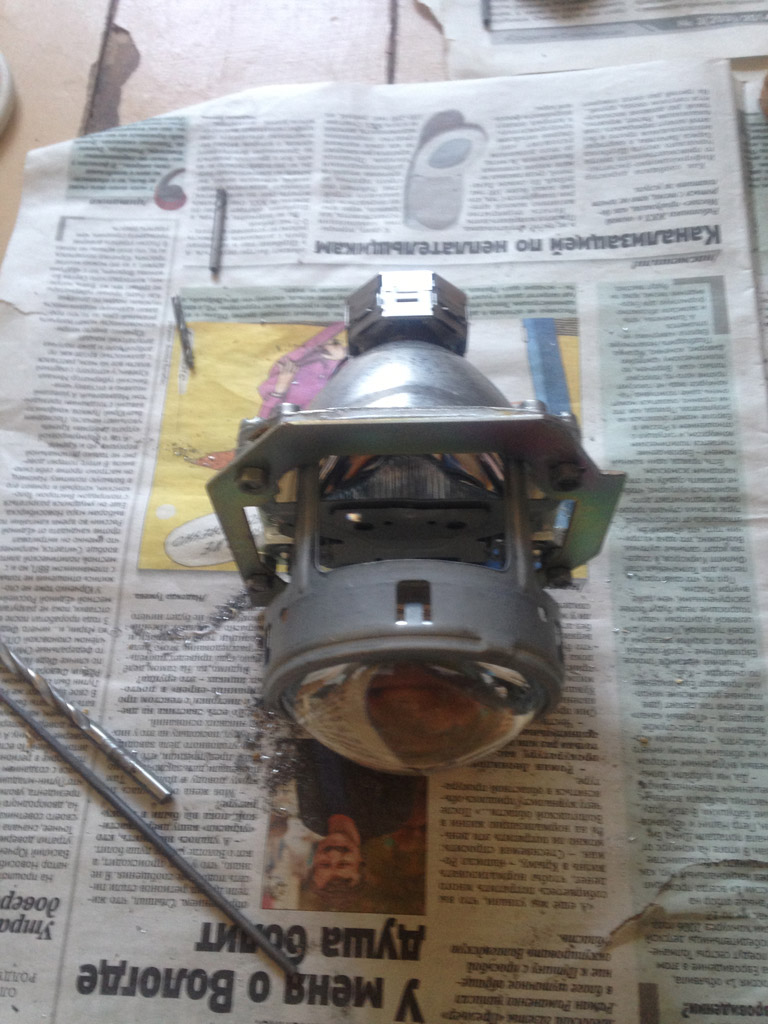

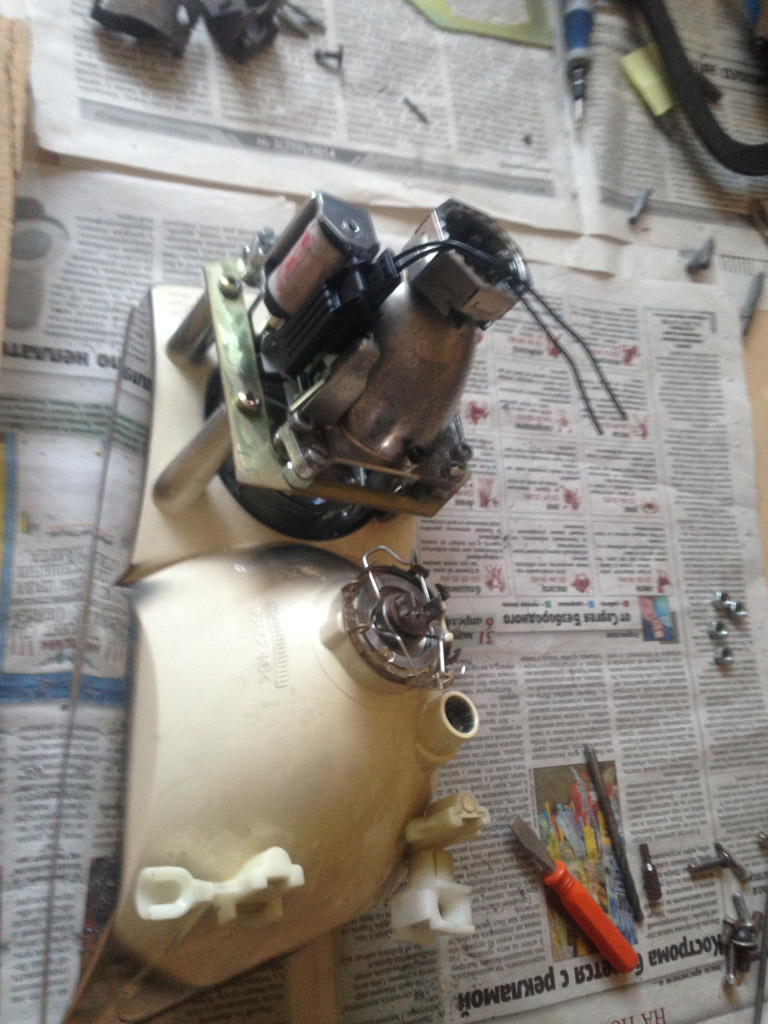

Затем я прикрутил линзу и все это стало выглядеть так




[SergeZ]

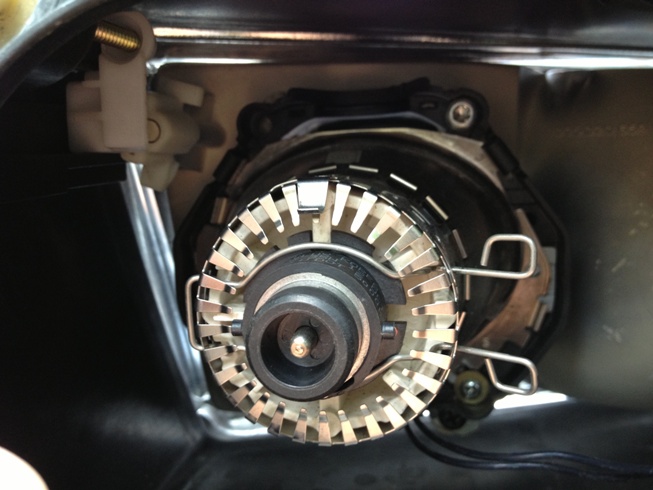

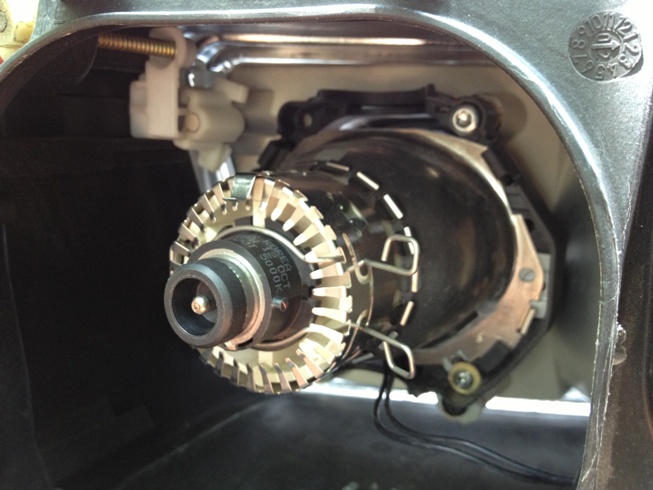

После этого первая примерка по месту




[SergeZ]

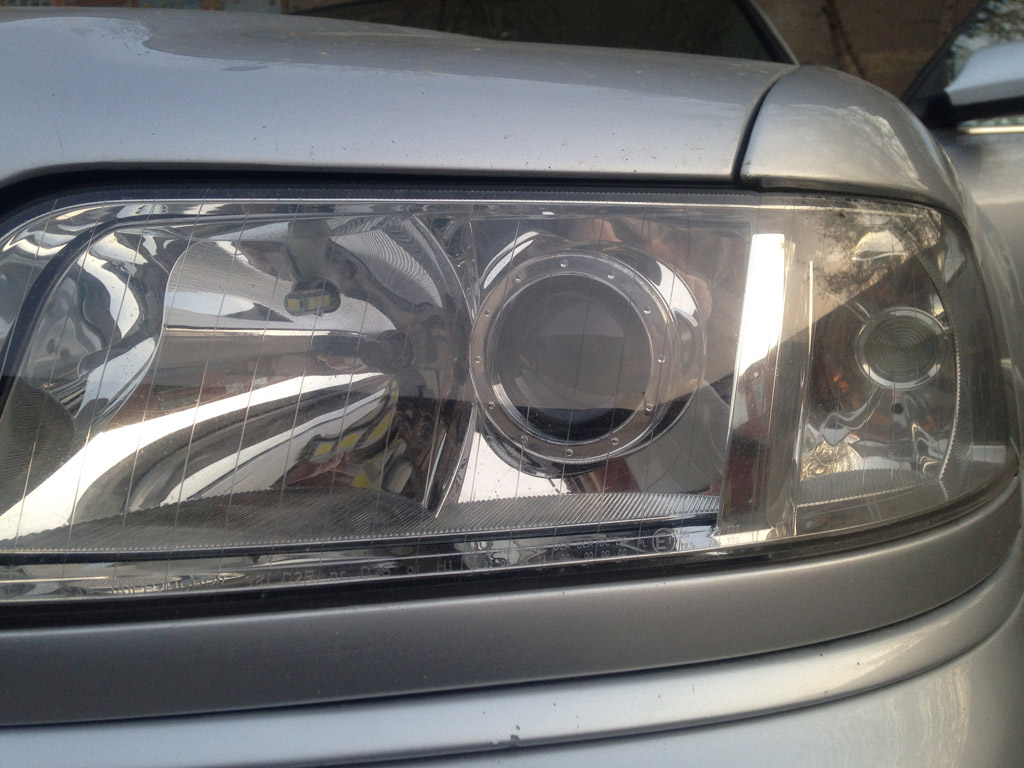

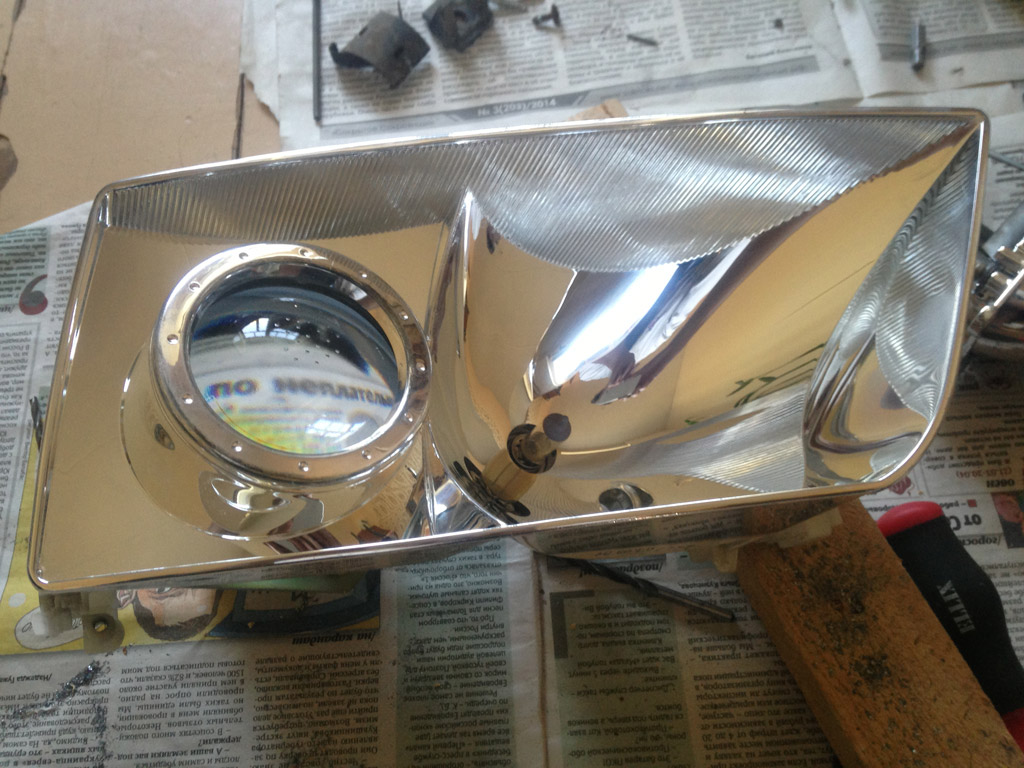

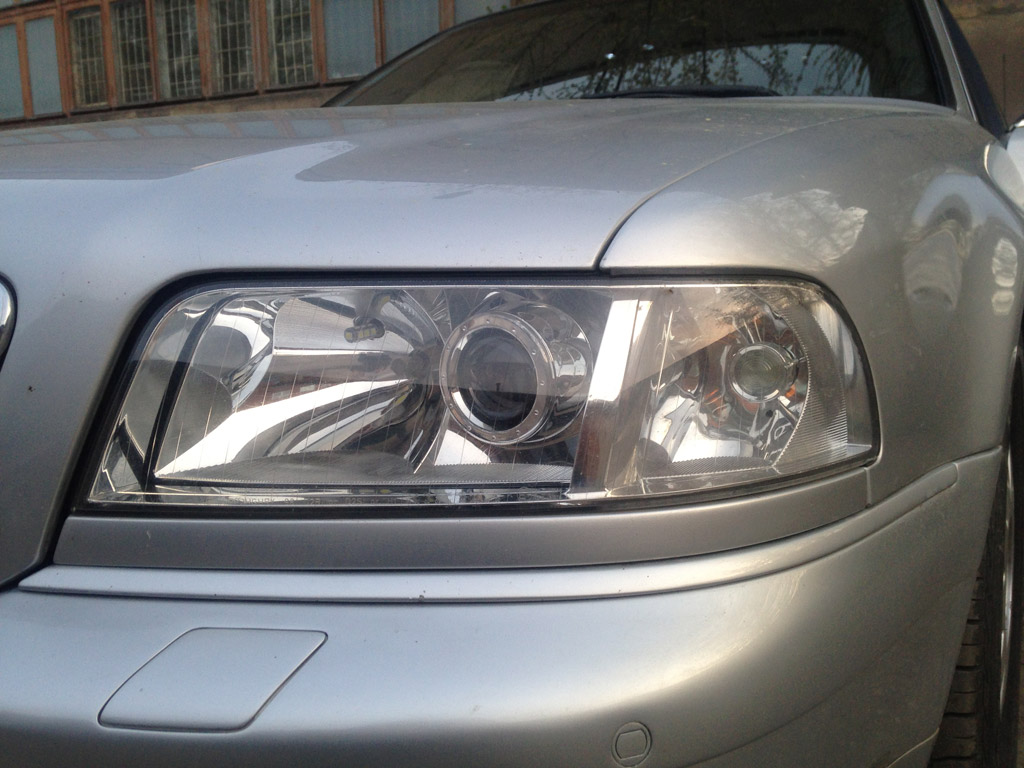

Внешний вид линзы в фаре практически не изменился


[SergeZ]

Ну а дальше все просто. 7 раз отмерь, 1 отрежь. И так еще трижды.

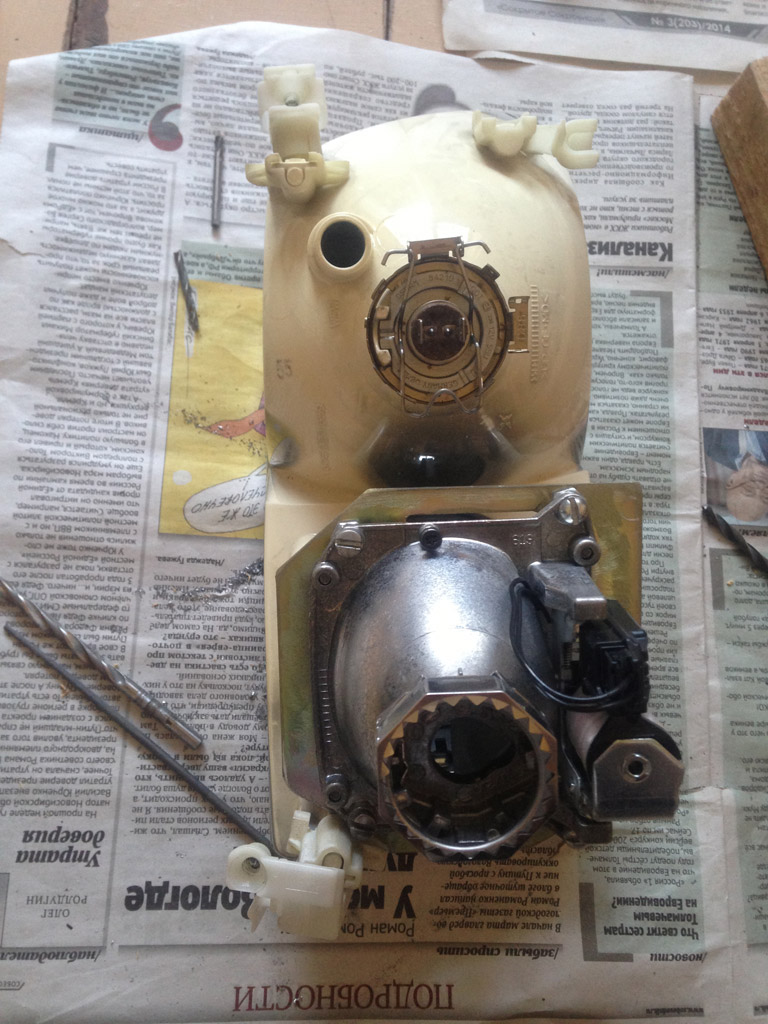

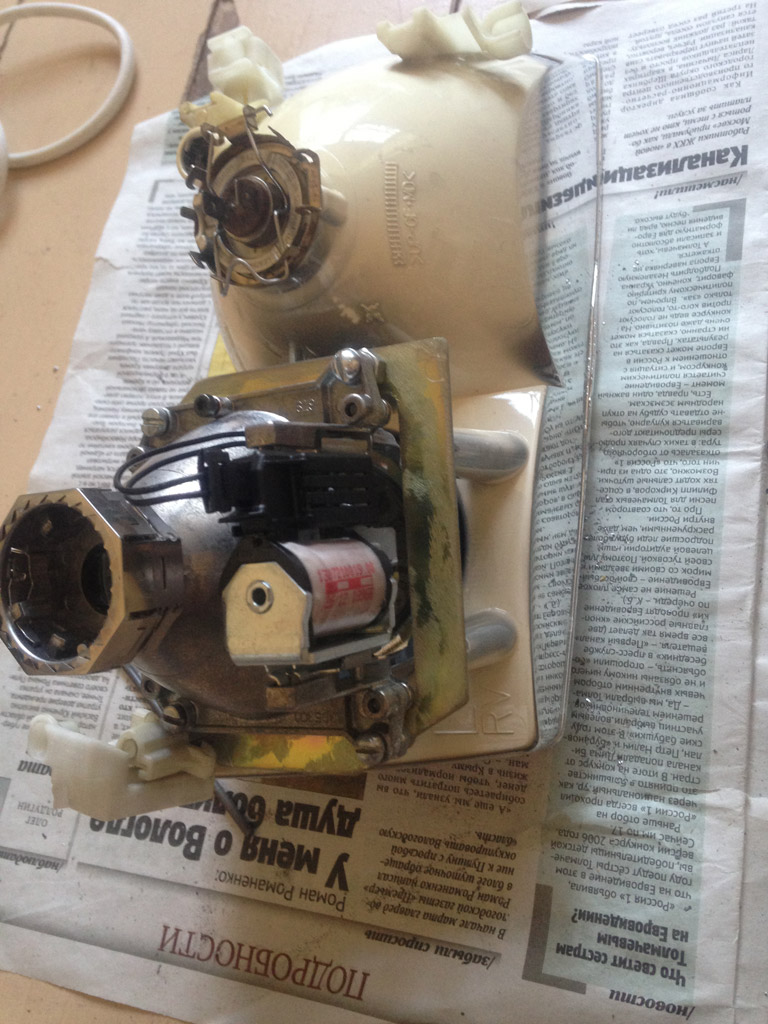

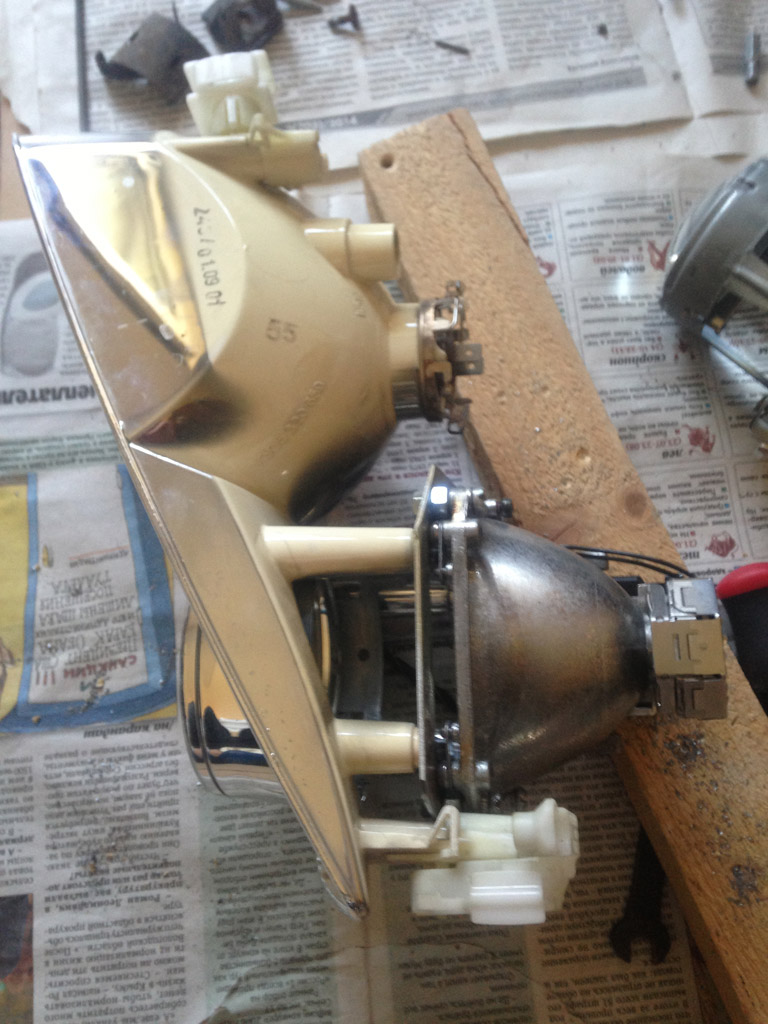

В результате вся конструкция начинает выглядеть вот так.




[SergeZ]

Собираем в корпус фары



[SergeZ]

Хм… Чего-то не хватает…
Высоковольтного блока на ксеноновую лампочку!
Разбираем все обратно и начинаем думать.

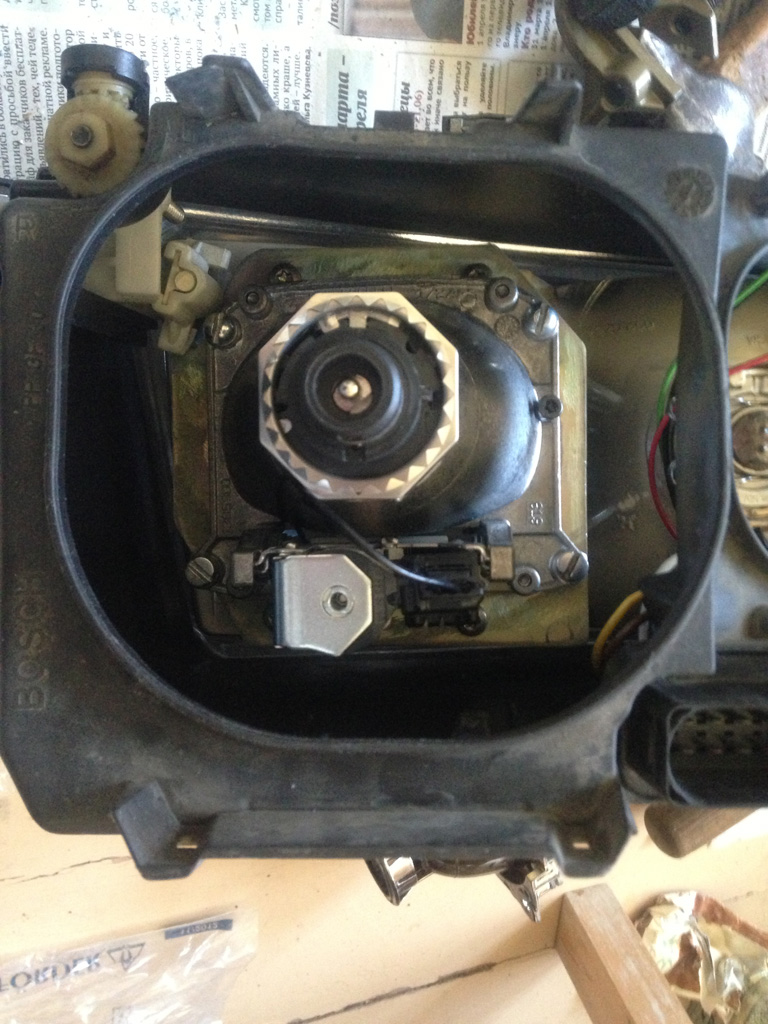

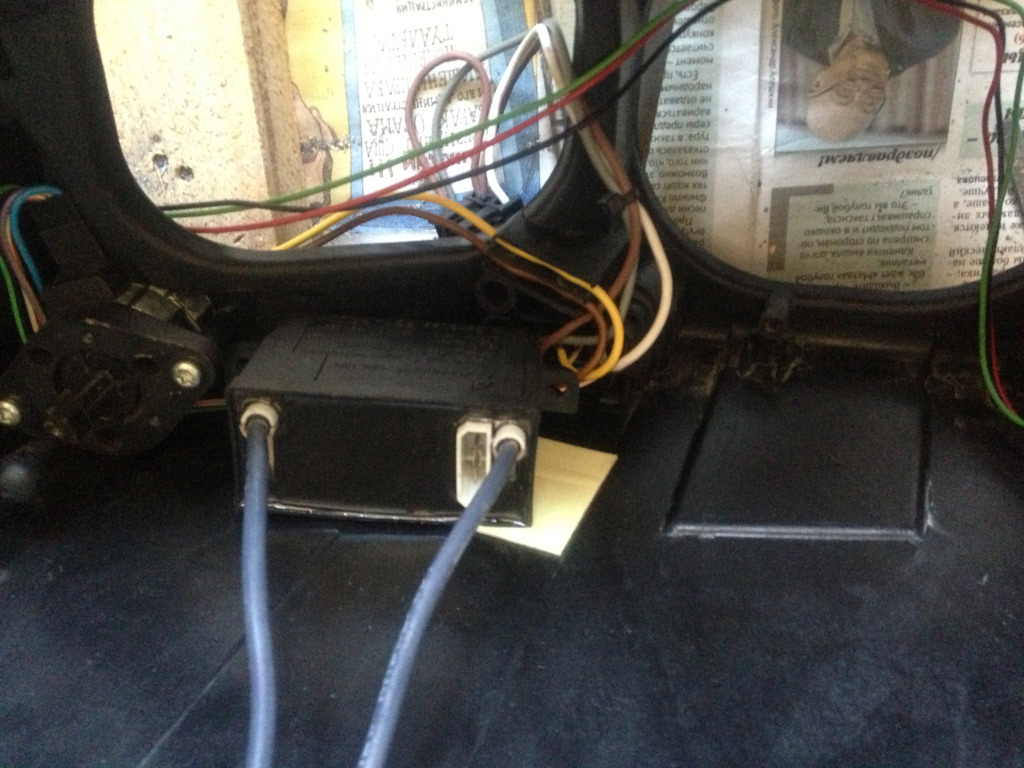

С блоком проблема следующая – из-за катушки билинзы блок на свое место не помещается. Это отмечал еще Дима Киреич в своем отчете. Прикидываем, ищем место и находим. Под ламой дальнего света. Вот примерно так


Лепим на двусторонний скотч. Но, чтобы сэкономить лишний миллиметр, скотч кладем только в углубление фары. И отрезаем по форме блока.

[лодка65]

Молодец

[SergeZ]

Собираем все и несем в гараж. Устанавливаем на машину, регулируем пучок.

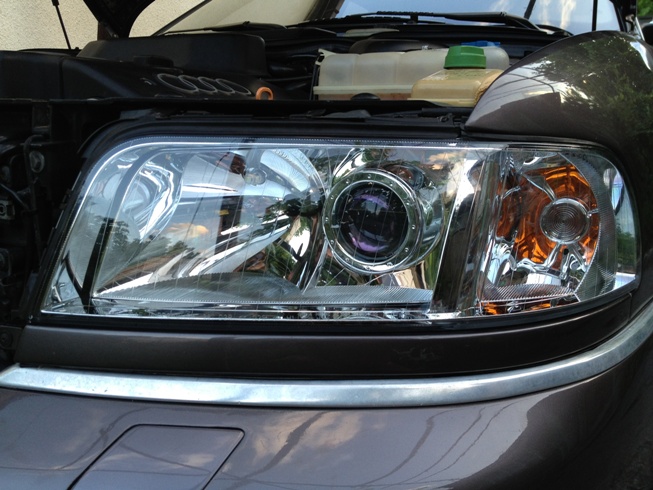

Ночных фоток я к сожалению не сделал, очень устал и не было сил ждать темноты. Свет регулировал до заката солнца, примерно в половине девятого по Московскому времени. Однако даже в это светлое время было очень заметно, что свет от билинзы намного ярче.

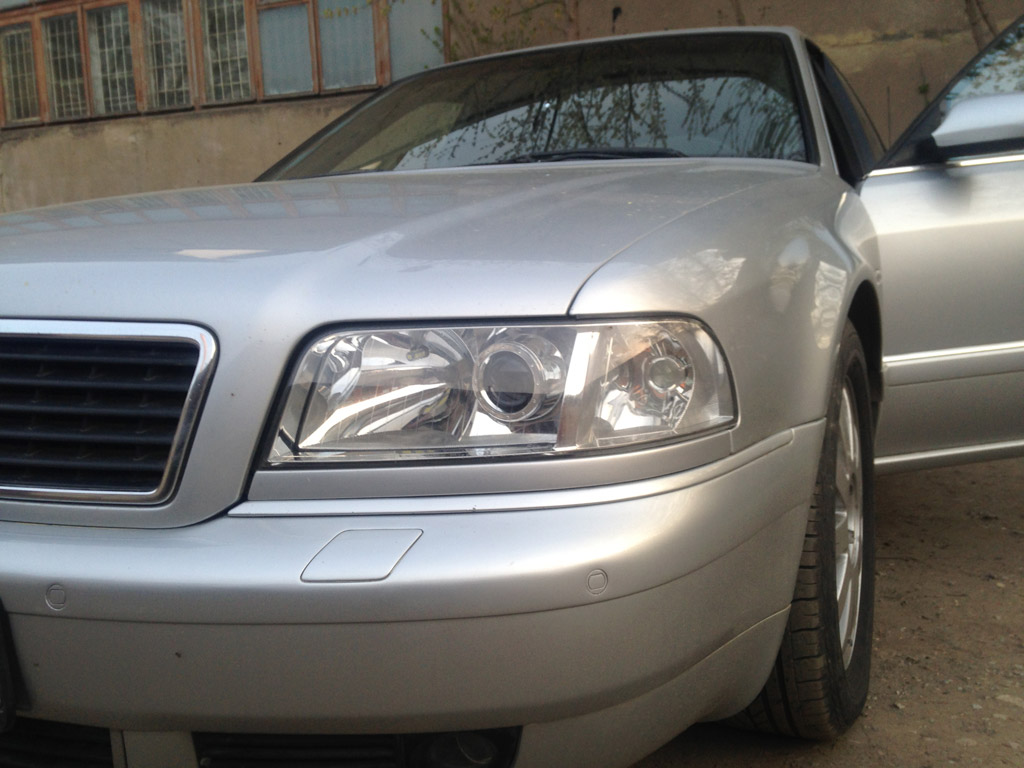

[SergeZ]

А главное - ни капли колхоза
Все детали остались в оригинале и при желании можно поставить обратно всё штатное.

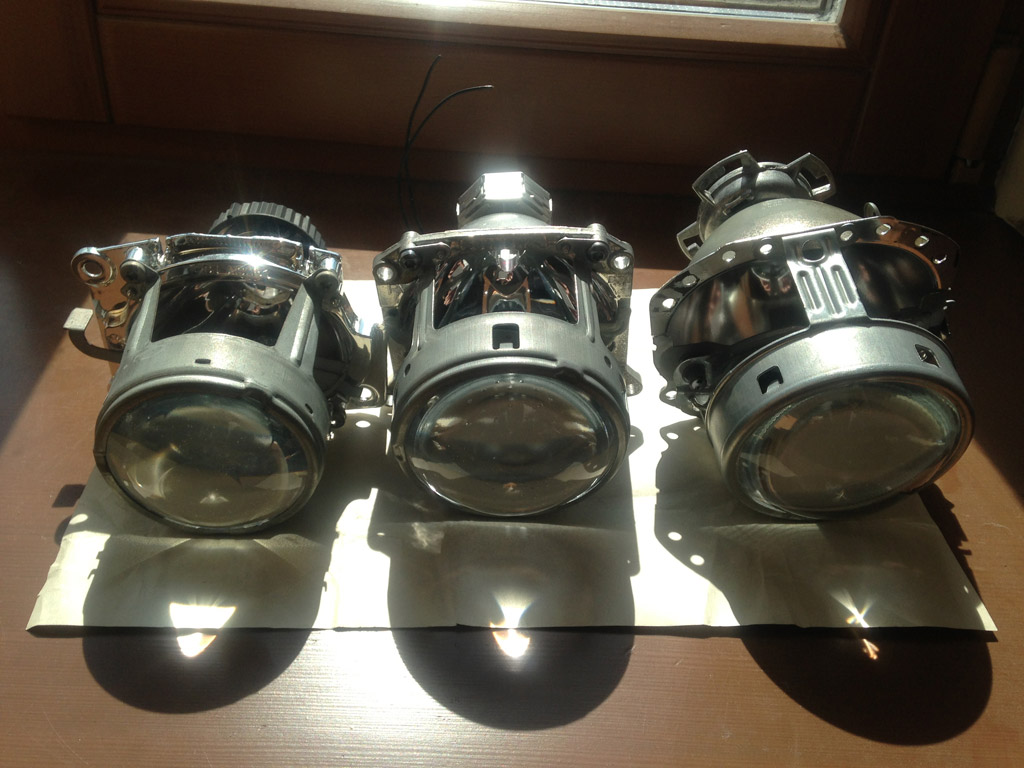

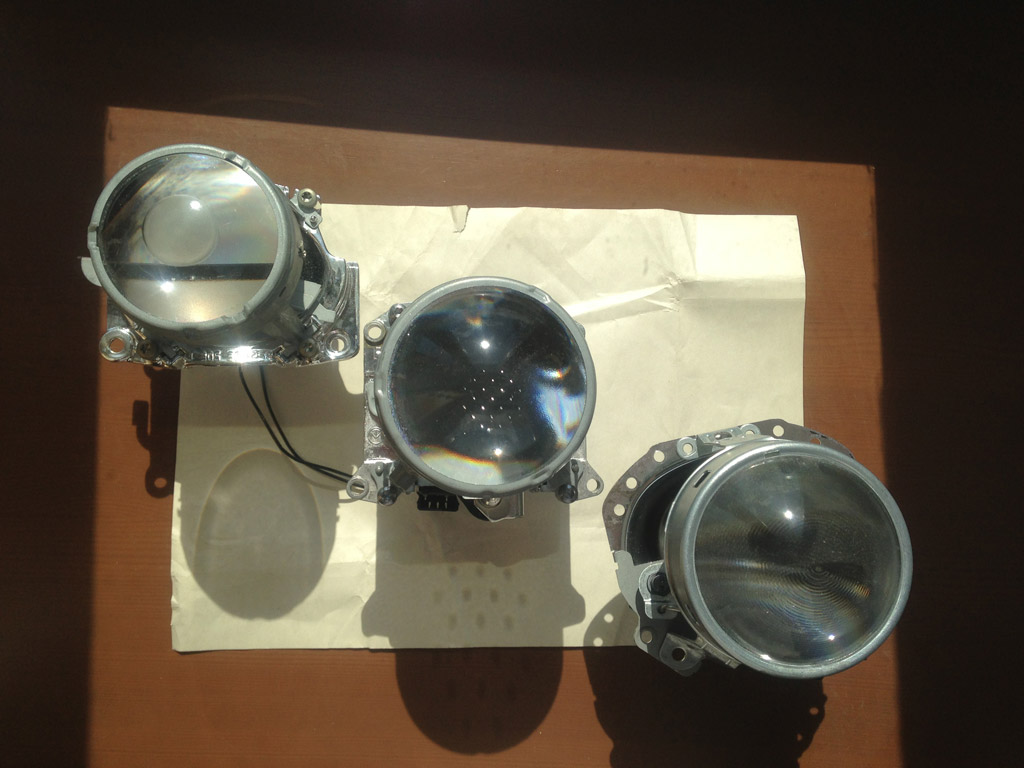

И в завершении – сравнительное фото линз.
Слева – штатная линза, посередине – моя линза, справа – линза от Д3.
Видно, что линза от Д3 самая большая по диаметру, поэтому у нее есть одна большая проблема – она с трудом лезет в корпус фары.



предвидя вопросы – линзы я покупал у одноклубника. Если у него еще остались комплекты, то наверняка он отпишется.

И еще одно замечание. Можно было поставить линзу на полоски из детского конструктора. Собственно, для моделирования положения линзы я так и делал. Но оставлять это на постоянку лично я не стал. Хотя конструкцию можно сделать очень крепкой и зафиксировать линзу практически враспор. Но колхозные методы – это не для меня.

Поэтому я все это затеял, все это сделал и выношу на ваш суд.

[Andrewk500i]

SergeZ, зачетный отчёт! Молодец!
Теперь на форуме есть отчеты о переделках всех типов фар на D2

[SergeZ]

Андрей, читал твой отчет - ты тоже сделал великий труд, и получилось ну просто очень достойно.

Если есть вопросы - пишите, с удовольствием отвечу.

[Makkey]

Не большое отступление.
По поводу без колхоза: линзы от d3 в диаметре больше чем линзы от d2.
И чтоб линзы нормально светили полюбасу демонтировать старую маску от старой линзы.
Ибо если это не сделать то точно будет колхоз.

[SergeZ]

А в том то все и дело, что у меня стоит линза не от Д3. А меньшая линза, она средняя на фото. ее диаметр на 5 мм меньше линзы от Д3, но при этом она практически полностью встает в штатное место, зазор около миллиметра.
Это получается как некий промежуточный вариант. Который я не мог понять, как поставить, раньше. Однако Алексей Pampasnick подсказал мне идею по установке линз в штатное место без выпиливания фары, и я ее лишь немного изменил. По большому счтеу, основу установки он мне и подсказал, за что ему огромное спасибо!!!

[volodei]

Красава, интересно от чего линзы поставил, или как называются? Я себе ставил хелу интемо.

[SergeZ]

Насколько я понял по картинкам, это Bosch AL 3
А Интемо встала в штатную черную рамку или ты делал крепление?

[Makkey]

Ну тогда респект..
А что на счет новых линз от хелла?
как они там Н3 или Н4?

В чем там особенность?
как с размерами?

[volodei]

А Интемо встала в штатную черную рамку или ты делал крепление?

Очень геморно встала, крепления родные спиливал, но маску не трогал, внешний вид фары не изменился.

[Blaster]

Сергей отчет отличный,все очень подробно!!!А шторку от дальнего света подключил?
Еще бы точные размеры переходной рамки и номера линз

[a8s8]

Одно меня не радует, так это то, что у меня фары другие

[O`Breea]

Отличный отчет, Серёж! Без необратимого колхоза - это наш метод.

[Николай II]

Молодец!
2 года зрела идея.
